32
33
* Каждое событие может содержать следующие функции: Время выполнения, ВКЛ/ВЫКЛ,
Режим, Скорость вентилятора, Направление потока, Установить температуру и настройки
Блокировки локального контроллера.
* Описание пиктограмм см. на стр. 34.
* Для функции Установить температуру необходимо задать температуру в диапазоне,
установленном в Начальная настройка 1/Основные настройки в Сервисном меню
Информацию по изменению диапазона задания температуры см. в руководстве по установке.
7. По завершении настройки нажмите кнопку ОК для возврата на экран Редактирование схемы.
8. Повторите приведенные выше Шаги 5 - 7 для настройки необходимого количества событий и
времени выполнения событий.
9. По завершении нажмите кнопку Возврат для возвращения на экран Выбор группы и дней/
даты. Для задания схемы для других групп или дней/дат ⇒ См. Шаг 2.
По завершении настройки ⇒ См. Шаг 10.
10
. Для закрытия экрана и возвращения на экран "Время и программа" нажмите на экране
"Выбор группы и дней/даты".
Изменяйте значения с
помощью кнопок
.
Повторно нажимайте пиктограммы
для выбора той, что вас
интересует.
Установите флажок рядом с кнопкой для активации кнопок Копировать,
Вставить, Удалить и Добавить.
Копирование, вставка, удаление и добавление настроек

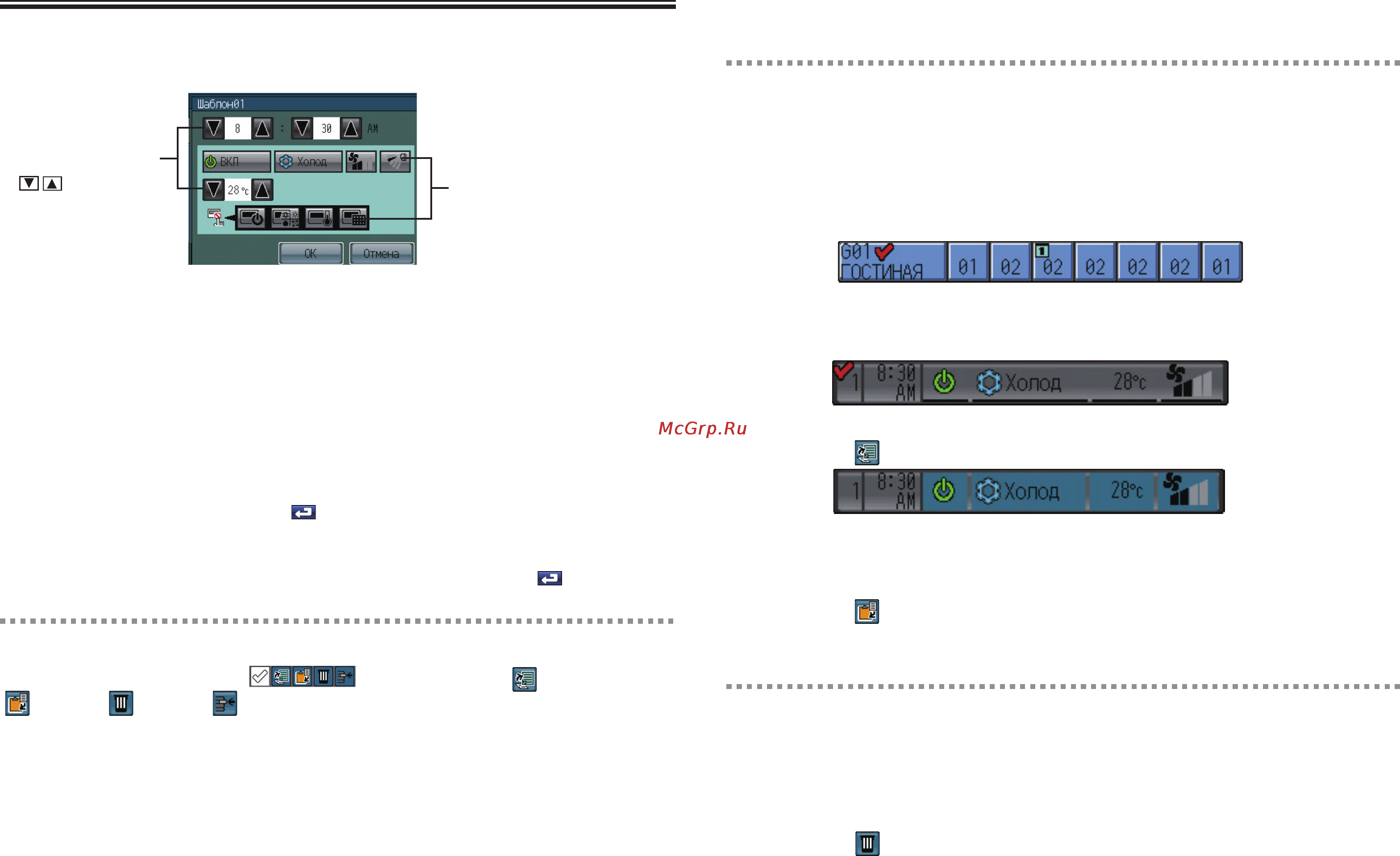

6. Выберите время и действия для выбранного номера события.
Использование - Настройки Главного меню
Настройка работы (прод.)
1. Нажмите копируемый элемент.
* Допускается копирование таких элементов, как недельная программа группы, назначенная
определенному дню схема или запрограммированное на определенное время событие.
* Выбранные элементы будут отмечены красным маркером.
Копирование и вставка имеющихся настроек
(Пример) Копирование недельной программы группы
(Пример) Копирование события (выполняемый в заданное время набор действий)
2. Нажмите кнопку Копировать. Выбранный элемент будет выделен синим цветом.
3. Нажмите место назначения копирования.
* Допускается выбор нескольких мест назначений.
* Выбранные элементы будут отмечены красным маркером.
4. Нажмите кнопку Вставить.
5. В появившемся окне нажмите кнопку OK.
1. Нажмите удаляемые элементы.
* Допускается мгновенное удаление таких элементов, как недельная программа группы,
назначенная определенному дню схема или запрограммированное на определенное время
событие.
* Допускается мгновенное удаление нескольких элементов.
Удаление выбранных настроек
2. Нажмите кнопку Удалить.
3. В появившемся окне нажмите кнопку OK.
