Lamborghini ECO LOGIC 6 [12/32] Eco logik

ECO - LOGIK

cod. 3541A495 - Rev. 00 - 07/2018

4. UTILISATION ET ENTRETIEN

Toutes les opérations de réglage, mise en service et contrôle périodique décrites ci-

après doivent être effectuées uniquement par un professionnel qualifié conformément

aux textes réglementaires et règles de l'art en vigueur.

LAMBORGHINI Toute responsabilité contractuelle et extracontractuelle du con-

structeur est exclue pour les dommages causés par des erreurs dans l'installation et l'uti-

lisation et, dans tous les cas, par le non-respect des instructions fournies par le

constructeur.

4.1 Réglages

Réglage air secondaire

Le dispositif de réglage de l'air secondaire doit ëtre étalonné au cours de la mise en ser-

vice.

Tourner la vis de réglage du volet de prise d'air de manière à ce que lorsque ce dernier

est appuyé, il reste toujours un passage d'air d'environ 1 - 2 mm maximum. Positionner

le thermostat de réglage sur 60 °C alors que la chaudière est froide. Accrocher la chaî-

nette à l'œillet approprié du volet de prise d'air : sa longueur doit être réglée de manière

à ce que le passage de l'air "L" (fig. 2) soit de 15 mm environ pour le "coke III" et 2 mm

pour le "bois".

4.2 Mise en service

Vérifications à effectuer au premier allumage et après toutes les opérations

d'entretien ayant occasionné des débranchements des installations ou des in-

terventions sur des dispositifs de sécurité ou parties de la chaudière.

Avant d'allumer la chaudière

• Ouvrir les vannes d'arrêt éventuelles montées entre la chaudière et l'installation.

• Vérifier le prégonflage du vase d'expansion

• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière

et les installations.

• Vérifier l'absence de fuites d'eau dans l'installation, dans les branchements ou dans

la chaudière.

• Vérifier le raccordement de l'installation électrique et l'efficacité de fonctionnement

de la mise à la terre.

• Vérifier l'absence de stockage de liquides ou de matériaux inflammables à proximité

de la chaudière.

Vérifications en cours de fonctionnement

• Allumer l'appareil ainsi qu'il est décrit sez. 2.3.

• Vérifier l'étanchéité des circuits de l'eau.

• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonc-

tionnement de la chaudière.

• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correcte-

ment.

• Vérifier l'étanchéité des portes de chargement bois et de la chambre de combustion.

• Vérifier la combustion et l'étalonnage correct du dispositif de réglage de l'air secon-

daire.

4.3 Entretien

Avertissements

- Avant de procéder à une opération quelconque d'entretien, couper l'alimen-

tation de la chaudière et attendre que cette dernière se refroidisse à la tempéra-

ture ambiante.

- L'eau de l'installation ne doit jamais être vidée, même partiellement, si ce

n'est pour des raisons absolument nécessaires.

- La chaudière et/ou ses parties ne doivent jamais être nettoyées avec des su-

bstances facilement inflammables (par ex. essence, alcool, etc.).

- Les récipients contenant des substances inflammables ne doivent pas être

entreposés dans la pièce ooù est installée la chaudière.

- La chaudière ne doit pas être nettoyée alors qu'elle fonctionne.

- Utiliser des écouvillons et des aspirateurs pour la nettoyer ; s'assurer de ne

pas oublier les chiffons qui ont servi au nettoyage à l'intérieur de la chaudière.

- Si la cendre est encore chaude, porter des gants de protection.

- La cendre doit être placée dans un récipient non inflammable muni de couver-

cle.

Nettoyer soigneusement la chaudière et, le cas échéant, également la cheminée à la fin

de chaque période de fonctionnement ou périodiquement. Pour nettoyer la chaudière, il

suffit d'ouvrir les deux portes en fonte, ôter les grilles porte-charbon, puis, avec un écou-

villon souple métallique, nettoyer soigneusement la chambre de combustion et les dif-

férents passages des fumées. Ôter l'éventuelle suie qui s'est déposée dans le tiroir à

cendres. Contrôler également que les conduites d'évacuation des produits de combu-

stion et la cheminées soient propres et totalement étanches.

Contrôle périodique

Pour un fonctionnement correct et durable de l'appareil, il est nécessaire de faire effec-

tuer par un technicien qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Contrôler et, si nécessaire nettoyer la chaudière et les passages de fumée comme

indiqué au paragraphe précédent.

• Vérifier les conditions des plaques du brûleur.

• Vérifier l'étanchéité de la porte de remplissage et du compartiment des cendres ; si

nécessaire, remplacer le joint.

• Les dispositifs de commande et de sécurité doivent fonctionner correctement.

• Le circuit d'évacuation des fumées doit être parfaitement efficace.

• Les conduits de fumée doivent être libres de tout obstacle et ne pas présenter de

fuites

• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est

pas le cas, ramener la pression à cette valeur.

• La pompe de circulation ne doit pas être bloquée.

• Le vase d'expansion doit être gonflé.

• Les brûleurs éventuels à granulés (avec kit optionnel) doivent être vérifiés selon les

instructions fournies avec le brûleur.

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES

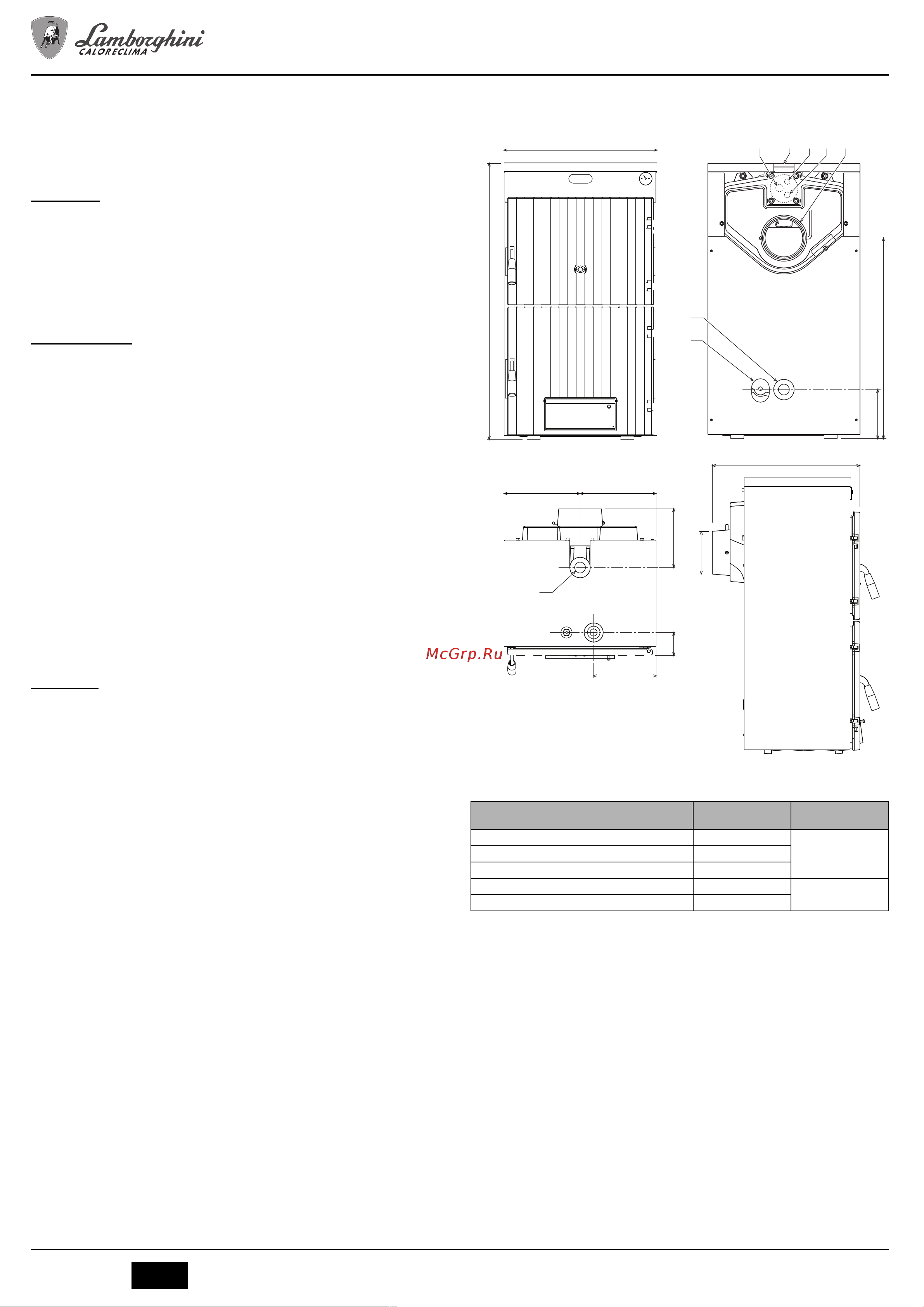

fig. 4 - Dimensions et raccordements

a1 Départ installation - Ø 1”1/2

a2 Retour installation - Ø 1”1/2

a3 Vidange installation - Ø 1/2"

a4 Cheminée

a5 - a6 Fixations serpentin de sécurité

a7 Fixation gaine du serpentin de sécurité

Modèle L a4

Ømm

ECO - LOGIK 3

510

150

ECO - LOGIK 4

620

ECO - LOGIK 5

730

ECO - LOGIK 6

840

180

ECO - LOGIK 7

950

520

940

684.5

167.5

260

201

213

a1a7 a5 a6 a4
