ECO - LOGIK
29
RU
cod. 3541A495 - Rev. 00 - 07/2018
4. УХОД И ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ
Все нижеописанные операции по регулировке, вводу в эксплуатацию и техобслуживанию
должны выполняться исключительно квалифицированным персоналом, удовлетворяющим
профессиональным техническим требованиям, предусмотренным действующим
законодательством.
LAMBORGHINI
снимает с себя всякую ответственность за травмы или материальный
ущерб, которые могут быть причинены в результате несанкционированного изменения
конструкции агрегата неквалифицированными и неуполномоченными лицами.
4.1 Регулировки
Регулировка вторичного воздуха
При вводе котла в эксплуатацию должна быть произведена настройка устройства
регулировки вторичного воздуха.
С помощью предусмотренного для этой цели винта регулируйте дверцу воздухозаборника
так, чтобы при опущенной дверце величина зазора для прохода воздуха составляла 1 - 2
мм, но не более. При холодном котле поставьте термостат на 60°. Прикрепите цепочку к
проушине дверцы воздухозаборника и регулируйте ее ди
ну так, чтобы зазор для прохода
воздуха "L" (
рис.2
) составлял около 15 мм при использовании каменного угля "coke III" и 2
мм при использовании древесного топлива.
4.2 Ввод в эксплуатацию
B
Контрольные операции, которые следует выполнять перед первым розжигом, а
также после проведения технического обслуживания, во время которого котел
был отсоединен от сетей питания или были произведены работы на
предохранительных устройствах или деталях котла.
Перед включением котла
• Откройте запорные клапаны, расположенные между котлом и водопроводными
системами.
• Проверьте правильность давления в расширительном баке
• Заполните водой систему и полностью спустите воздух из котла и системы отопления.
• Проверьте систему, все соединения и котел на отсутствие утечек воды.
• Проверьте правильность выполнения электрических соединений и эффективность
заземления
• Проверьте, что в непосредственной близости от котла не нах
одятся огнеопаснын
жидкости и материалы.
Контрольные операции, выполняемые во время работы
• Включите агрегат, как описано в
sez. 2.3
.
• Проверьте герметичность водяных контуров.
• При работающем котле проверьте, нормально ли работают дымовая труба и дымо-
воздуховоды.
• Удостоверьтесь в правильности циркуляции воды между котлом и системой.
• Проверьте герметичность дверец загрузочной камеры и камеры сгорания.
• Проверьте процесс горения и правильность настройки устройства регулировки
вторичного воздуха.
4.3 Техническое обслуживание
Предупреждения
B
- Перед выполнением любой операции ухода отключите котел от сети
электропитания и подождите до остывания до температуры окружающей
среды.
- Не сливайте воду (в том числе и частично) из системы отопления, если
это не крайне необходимо.
- Не используйте легко воспламеняющиеся вещества (например, бензин,
спирт и т.д.) для очистки котла и/или его част
ей.
- Не оставляйте тару, содержащую горючие вещества в помещении, в
котором установлен котел.
- Не выполняйте уборку котельной во время работы котла.
- Для очистки котла пользуйтесь ершом и пылесосом; при использовании
тряпок убедитесь, что они не остались внутри котла.
- При удалении горячей золы наденьте защитные перчатки.
- Складывайте золу в несгораемую ем
кость с крышкой.
В конце периода эксплуатации котла (или на регулярные интервалы времение)
произведите аккуратную очистку котла, а также дымохода, если это необходимо.
Для очистки котла откройте обе чугунные дверцы, снимите решетки для укладки
угольного топлива и с помощью гибкого металлического ерша выполните очистку
камеры сгорания и каналов для прохода дымовых газов. Удалите зо
лу и сажу,
накопившиеся в зольнике. Проверьте герметичность воздуховодов для удаления
продуктов сгорания и дымоход и убедитесь, что они не засорены.
Периодические проверки
Для обеспечения эффективной работы агрегата в течение продолжительного
времени необходимо обеспечить выполнение силами квалифицированных
специалистов следующих проверок:
• Проверить и при необходимости очистить котел и дымоходы, как указано в
пре
дыдущем пааараграфе.
• Проверить состояние пластин горелки.
• Проверить герметичность загрузочной дверцы и отсека для золы; при
необходимости заменить прокладку.
• Устройства управления и безопасности должны исправно работать.
• Тракт удаления продуктов сгорания должен быть полностью исправным.
• Дымоходы не должны быть засорены и не иметь утечек
• Давление воды в холодной системе должно составлять око
ло 1 бар; в
противном случае следует привести его к этой величине.
• Циркуляционный насос не должен быть заблокированным.
• Расширительный бак должен быть заполнен.
• Горелку для работы с брикетами(из дополнительного комплекта) следует
проверить согласно инструкциям, поставляемым вместе с ней.
5. ХАРАКТЕРИСТИКИ И ТЕХНИчЕСКИЕ ДАННЫЕ

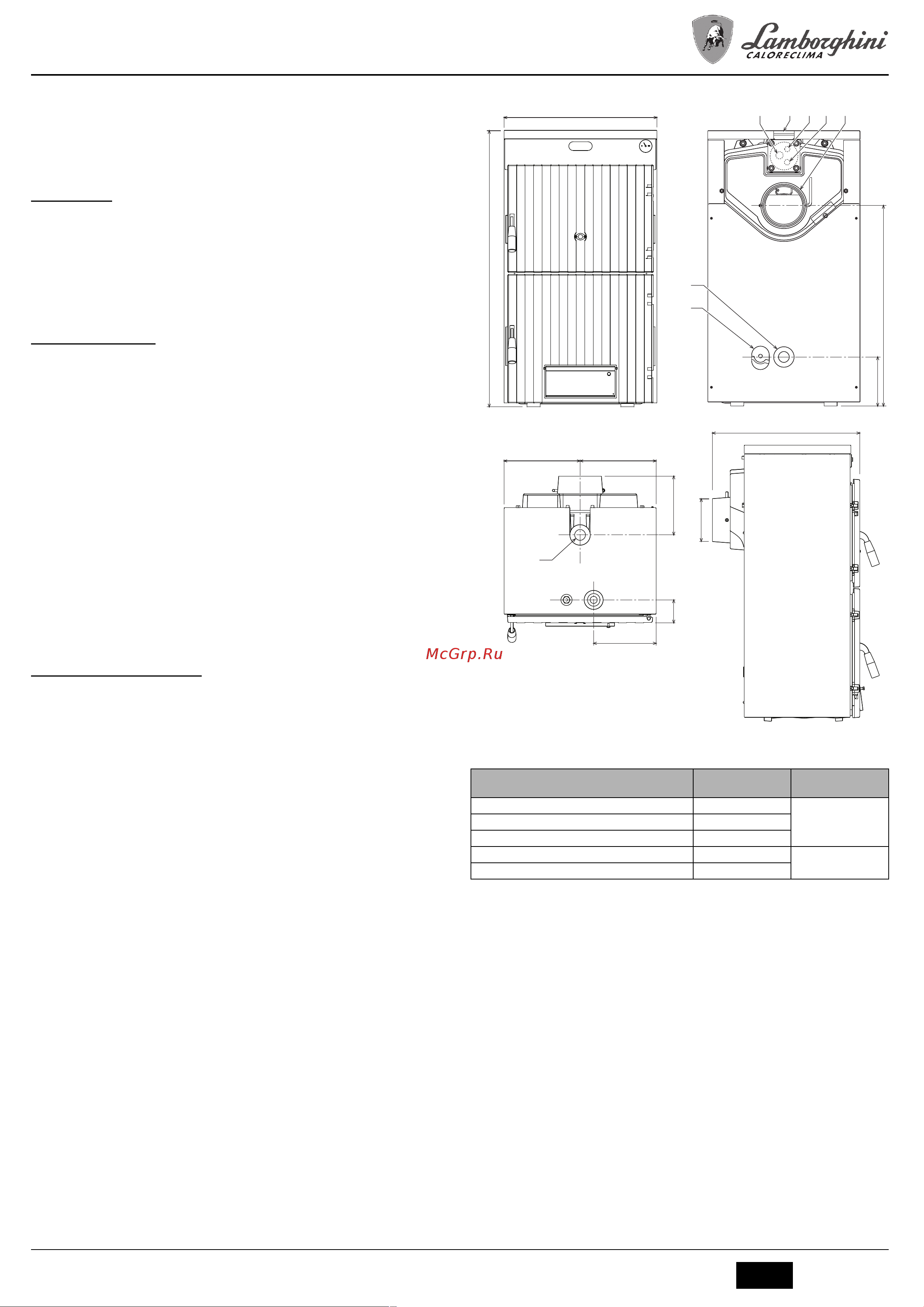

рис.4 - Габаритные размеры и подключения
a1 Подача воды в с
истему отопления - Ø 1”1/2
a2 Обратный трубопровод системы отопления - Ø 1”1/2
a3 Сливной штуцер системы отопления - Ø 1/2”
a4 Дымоотвод
a5 - a6 Крепления защитного змеевика
a7 Крепление оболочки защитного змеевика
Модель L a4
Ø
мм
ECO - LOGIK 3
510
150
ECO - LOGIK 4
620
ECO - LOGIK 5
730
ECO - LOGIK 6
840
180
ECO - LOGIK 7
950
520
940
L
684.5
167.5
260
260
201
78
213
a1a7 a5 a6 a4
a2
a3
a1
a4
