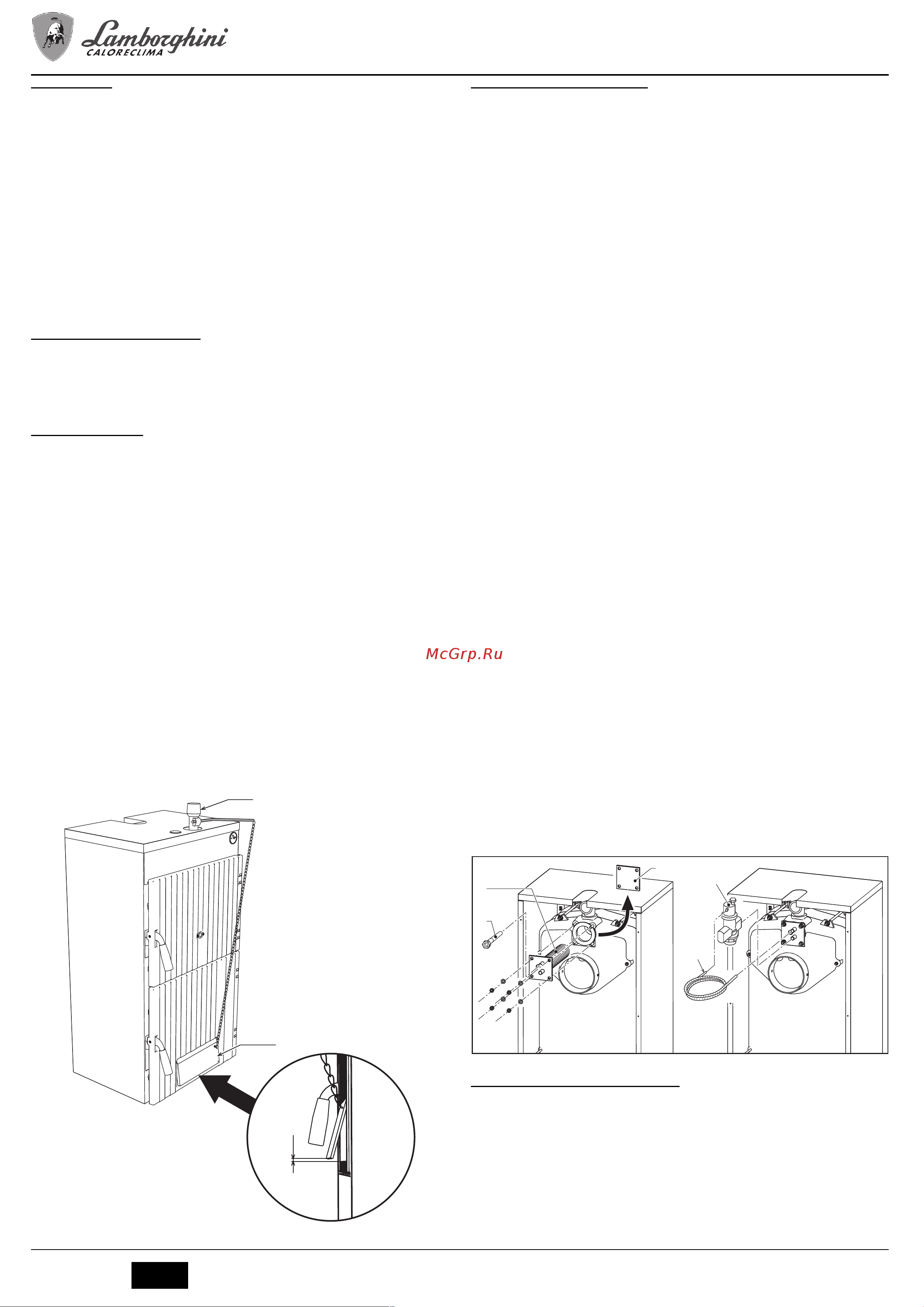

ECO - LOGIK
28
RU
cod. 3541A495 - Rev. 00 - 07/2018
2.4 Регулировки
Предупреждения
Для того, чтобы исключить образование конденсата в камере сгорания рекомендуется
поставить ручку регулятора на 60°C; оптимальные условия обеспечивают перевод ручки на
80°C и регулирование температуры воды в системе отопления с помощью смесительного
клапана.
При этом единственными ручными операциями, которые следует производить являются:
- Периодическая очистка топки через переднюю решетку для удаления золы из
зольника, открыв ни
жнюю дверцу.
- Периодическая загрузка топлива в топку через предусмотренную для этой цели
верхнюю дверцу.
Регулирование давления воды в системе отопления
Периодически контролируйте уровень воды в системе отопления. Контроль уровня
осуществляется при холодной воде. В расширительных баках открытого типа уровень воды
должен соответствовать исходному; в расширительных баках закрытого типа давление
должно быть равным предварительному давлению.
3. МОНТАЖ
3.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ
КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ
ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО
ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И ПРАВИЛ, И В
СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
3.2 Место установки
Котел должен быть установлен в специально отведенном для этой цели
помещении, имеющем впускные отверстия, обеспечивающие надлежащее
проветривание в соответствии с действующими нормами. Если в одном
помещении установлены некоторые горелки или вытяжные вентиляторы, которые
могут одновременно находиться в работе, то размер вентиляционных отверстий
должен быть достаточными для одновременной работы всех аппаратов. В месте
установки котла не дол
жны находиться огнеопасные предметы или материалы,
едкие газы, пыль и другие летучие вещества, которые могут засасываться
вентилятором. Помещение должно быть сухим и не подвергаться воздействию
дождя, снега или мороза.
A
Вокруг агрегата должно быть предусмотрено свободное пространство,
необходимое для проведения демонтажа кожуха и других операций
техобслуживания. В частности убедиться, что свободное пространство
перед котлом обеспечивает удобную загрузку топлива.
Установка осуществляется следующим образом:
1. Распакуйте котел.
2. Установите термостатический регулятор "H"рис.2.
3. Подключите к котлу подающий и возвратный трубопроводы системы
отопления.
4. С помощью предусмотренного для эт
ой цели винта регулируйте дверцу
воздухозаборника так, чтобы при опущенной дверце величина зазора для
прохода воздуха составляла 1 - 2 мм, но не более. При холодном котле
поставьте термостат на 60°. Прикрепите цепочку "C" к проушине "D" дверцы
воздухозаборника и регулируйте ее дину так, чтобы зазор для прохода
воздуха "L" (рис.2) составлял около 15 мм при использовании каменного уг
ля
"coke III" и 2 мм при использовании древесного топлива.
рис.2 - Монтаж
3.3 Гидравлические соединения
Параметры тепловой мощности агрегата должны быть установлены заранее
путем расчета потребности в тепле в помещении в соответствии с действующими
нормативами Для обеспечения правильного и надежного функционирования
агрегата гидравлическая система должна быть оснащена всеми необходимыми
элементами В частности должны быть установлены все предохранительные и
защитные устройства, предусмотренные действующими нормами. Данные
устройства должны быть установлены на нагнет
ательном трубопроводе контура
горячей воды на расстоянии не более 0,5 м без установки отсечных устройств.
Агрегат поставляется без расширительного бака, подключение которого должны
осуществляться монтажником.
По запросу поставляется предохранительный клапан, соответствующий данному
агрегату.
B
Сливное отверстие предохранительного клапана должно быть соединено
с воронкой или со сливной трубой во избежание излияния воды на пол в
случае повышения давления в отопительном контуре. В противном
случае изготовитель котла не несет никакой ответственности за
затопление помещения при срабатывании предохранительного клапана
Не используйте трубы гидравлической системы для заземления
электроустановок.
Перед установкой тщательно промойте вс
е трубы системы для удаления
остаточных загрязняющих веществ или посторонних тел, могущих помешать
правильной работе аппарата.
Выполните подключение труб к соответствующим штуцерам, как показано на
cap. 5 и согласно символам, имеющимся на самом агрегате.
Характеристики воды для системы отопления
В случае, если жесткость воды превышает 25° Fr (1°F = 10 ппм CaCO3),
используемая вода должна быть надлежащим образом подготовлена, чтобы
предотвращать обра
зование накипи в котле. После подготовки жесткость воды не
должна быть ниже 15°F (ДП 236/88 о подготовке воды, предназначенной для
человеческого потребления). Водоподготовка обязательная, если система имеет
большую протяженность или при частом выполнении подпитки системы.
Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы
В случае необходимости, в качестве жидких антифризов, добавок и ингибиторов,
раз
решаются к использованию только те продукты, производитель которых
гарантирует, что они не повредят теплообменник или другие детали котла и/или
системы отопления. Запрещается использовать жидкости-антифризы, добавки и
ингибиторы, не предназначенные специально для применения в системах
отопления и несовместимые с материалами, использованными в конструкции
котла и системы.
Подключение теплообменника безопасности
По заказу, вместе с кот
лом может поставляться внешний теплообменник
безопасности (охлаждающий контур).
В странах, в которых применяется стандарт EN 303-5, котел должен быть оснащен
системой безопасного отвода избыточного тепла без расхода дополнительной
энергии. Таким образом, исключается превышение водой температуры 100 °C
(защита от перегрева).
Минимальное давление охлаждающей воды должно составлять 2,0 бар, а ее
расход не менее 10 л/мин.
• Снимите ф
ланец “A” , расположенный в задней части котла.
• Установите теплообменник “N” , прикрепив его 4 болтами
• Установите предохранительный клапан "P" на выходе змеевика "N" при
соблюдении указанного стрелкой направление потока. Вставьте
чувствительный элемент "Q" клапана в предусмотренный для этой цели
кожух "G". Соедините входное отверстие воды непосредственно с
теплообменником безопасности. Соедините выходное отверстие с клапаном.
рис.3
- Соединение теплообменника безопасности
3.4 Подключение котла к дымоотводу
Аппарат должен быть подключен к дымоотводу, соответствующему действующим
нормам. Дымовая труба, соединяющая котел с дымоотводом должна быть
изготовлена из материала, устойчивого к температуре и коррозии. Места
соединения труб должны быть надлежащим образом уплотнены, а для
предотвращения образования конденсата дымоход рекомендуется утеплять по
всей его длине.
C
L
H
D
P
Q
G
N
A
