ECO - LOGIK
13
FR
cod. 3541A495 - Rev. 00 - 07/2018

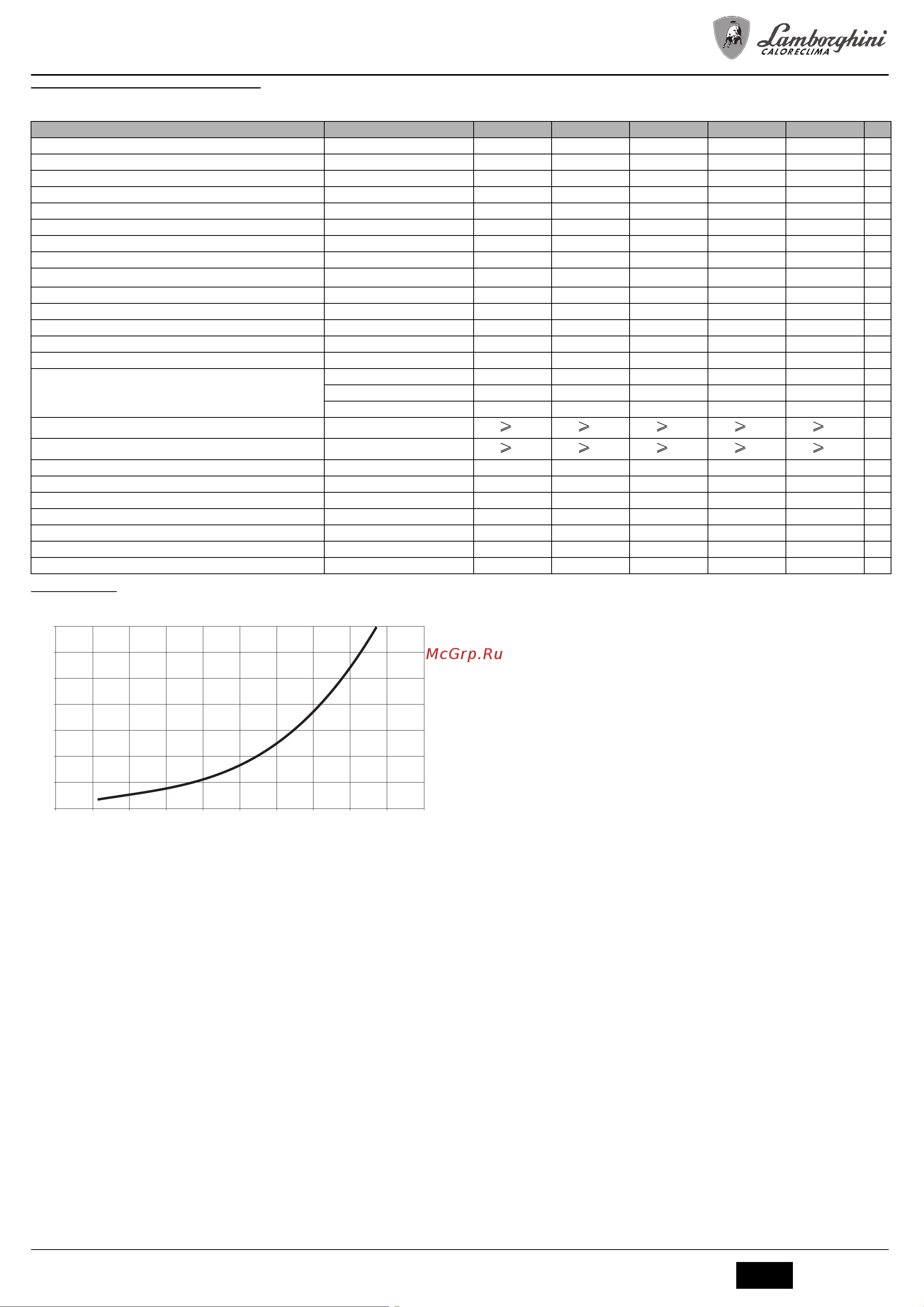

5.1 Tableau des caractéristiques techniques
La colonne de droite indique l'abréviation utilisée sur la plaquette des caractéristiques
techniques.
5.2 Diagrammes
Perte de charge
fig. 5 - Perte de charge
Donnée Unité ECO - LOGIK 3 ECO - LOGIK 4 ECO - LOGIK 5 ECO - LOGIK 6 ECO - LOGIK 7
Puissance thermique bois kW 19 27 36 43 50 (P)
Puissance thermique charbon kW 22.5 32.5 42.5 52.5 62.5 (P)
Puissance thermique granulés kW 22 30 36 42 48 (P)
Rendement bois %7778787878.5
Rendement charbon % 79 79.5 80 80.5 81
Rendement granulés % 88.48 88.66 88.7 89.02 89.3
Pression maxi de service bar44444
Contenu d'eau l2630343842
Volume chambre
dm
3
48 68 88 108 128
Dimensions ouverture pour charge bois/charbon mm 384x210 384x210 384x210 384x210 384x210
Plage de réglage température bois/charbon °C 30-90 30-90 30-90 30-90 30-90
Température maxi chauffage bois/charbon °C 95 95 95 95 95
Programmation température recommandée °C >60 >60 >60 >60 >60
Température mini retour chaudière °C 50 50 50 50 50
Conditions ligne d'alimentation eau
de refroidissement serpentin de sécurité
Pression minimum
- bar 2.0 2.0 2.0 2.0 2.0
Débit minimum
- l/min1010101010
Température maxi
- °C 25 25 25 25 25
Durée d'une charge de bois h
2.5 2.5 2.5 2.5 2.5
Durée d'une charge de charbon h
4.5 4.5 4.5 4.5 4.5
Tirage minimum à la cheminée bois Pa 12 14 16 18 20
Tirage minimum à la cheminée charbon Pa8 10152025
Tirage minimum à la cheminée granulés Pa 23 25 28 30 32
Classe d'efficacité énergétique NF EN 303-5 - BOIS 33333
Classe d'efficacité énergétique NF EN 303-5 - GRANULÉS 55555
Classe d'émissions NF EN 303-5 - GRANULÉS 55555
Poids à vide kg 193 241 289 337 385
14
12
10
8
6
4
2
0
mbar
0
500
lt/h
1000 1500 1500 2000 2500 3000 3500 4000 4500
