ECO - LOGIK
15
ES
cod. 3541A495 - Rev. 00 - 07/2018
3. MONTAJE
3.1 Disposiciones generales
LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Lugar de instalación
La caldera debe ser instalada en un local específico, con aberturas de ventilación hacia
el exterior, según lo dispuesto por las normas vigentes. Si en el local hay varios quema-
dores o aspiradores que pueden funcionar juntos, las aberturas de ventilación deben te-
ner el tamaño adecuado para el funcionamiento simultáneo de todos los aparatos. El
lugar de instalación debe estar exento de objetos o materiales inflamables, gases corro-
sivos, polvos o sustancias volátiles que puedan ser aspiradas por el ventilador. El lugar
tiene que ser seco y estar reparado de lluvia, nieve y heladas.
A
Alrededor del aparato debe haber espacio suficiente para desmontar la carca-
sa y realizar las actividades normales de mantenimiento. Comprobar que en la
parte delantera de la caldera haya espacio suficiente para cargar el combusti-
ble.
Para la instalación, proceda del siguiente modo:
1. Retire la caldera del embalaje.
2. Monte el regulador termostático "H"fig. 2.
3. Conecte la ida y el retorno de la caldera a la instalación de calefacción.
4. Gire el tornillo de regulación de la tapa de toma de aire de modo que, con la tapa
apoyada, quede un paso de aire de 1 - 2 mm como máximo. Con la caldera fría,
ajuste el termostato de regulación a 60 °C. Enganche la cadena "C" en la anilla "D"
de la tapa de toma de aire y ajuste la longitud a fin de obtener un paso de aire "L"
(fig. 2) de 15 mm para coque (III) y de 2 mm para madera.

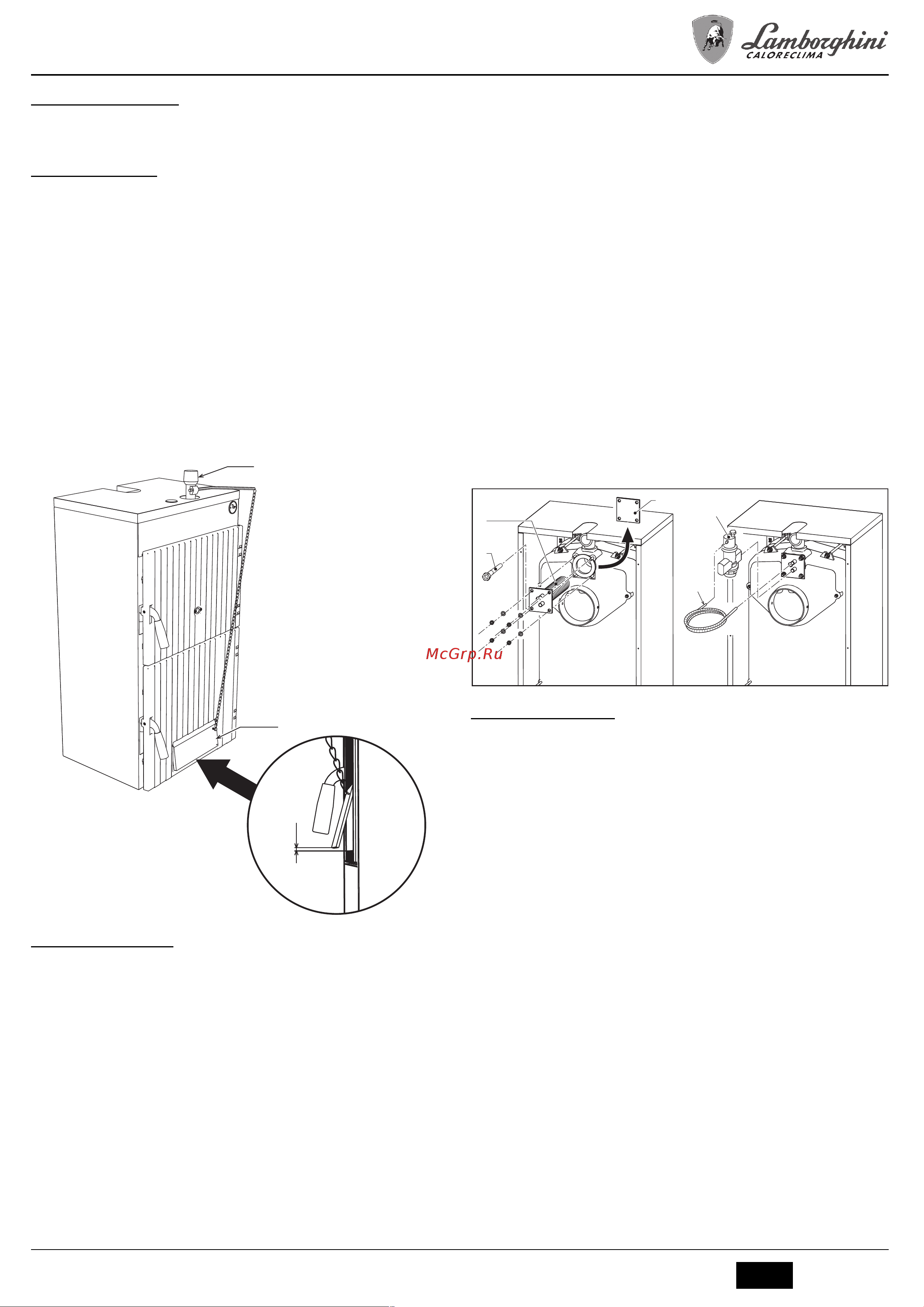

fig. 2 - Montaje
3.3 Conexiones hidráulicas
La potencia térmica del equipo se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio conforme a las normas vigentes. Para el buen fun-
cionamiento del equipo, la instalación hidráulica tiene que estar dotada de todos los
componentes necesarios. En particular, se deben instalar todos los dispositivos de pro-
tección y seguridad establecidos por las normas vigentes. Dichos dispositivos deben
montarse en el conducto de ida de agua caliente, a no más de 0,5 m y sin dispositivos
de corte previos. El equipo no está equipado con vaso de expansión, que deberá ser
conectado por el instalador.
Como opcional se suministra una válvula de seguridad compatible con este equipo.
B
La salida de la válvula de seguridad se ha de conectar a un embudo o tubo de
recogida para evitar que se derrame agua al suelo en caso de sobrepresión en
el circuito de calefacción. Si no se cumple esta advertencia, en el caso de que
actúe la válvula de descarga y se inunde el local, el fabricante de la caldera no
se considerará responsable.
No utilizar los tubos de las instalaciones hidráulicas para poner a tierra apara-
tos eléctricos.
Antes de instalar la caldera, lavar cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas, ya que podrían comprometer el funcionamiento co-
rrecto del equipo.
Efectuar las conexiones de acuerdo con el dibujo del cap. 5 y los símbolos presentes en
el equipo.
Características del agua de la instalación
En presencia de agua de dureza superior a 25° f (1° f = 10 ppm CaCO3), es necesario
usar agua adecuadamente tratada a fin de evitar posibles incrustaciones en la caldera.
El tratamiento no debe reducir la dureza a valores inferiores a 15° f (DPR it. 236/88 sobre
agua destinada al consumo humano). Si la instalación es muy grande (con una gran
cantidad de agua) o debe rellenarse a menudo, es indispensable cargarla con agua tra-
tada.
Sistema antihielo, líquidos anticongelantes, aditivos e inhibidores
Si es necesario, se permite utilizar líquidos anticongelantes, aditivos e inhibidores, a
condición de que el fabricante de dichos productos garantice que están indicados para
este uso y que no dañan el intercambiador de la caldera ni otros componentes o mate-
riales del aparato o de la instalación. Se prohíbe usar líquidos anticongelantes, aditivos
e inhibidores genéricos, que no estén expresamente indicados para el uso en instalacio-
nes térmicas o sean incompatibles con los materiales de la caldera y de la instalación.
Conexión del serpentín de seguridad
Junto con la caldera es posible recibir un intercambiador térmico exterior de seguridad,
opcional, que se utiliza como circuito de refrigeración.
En los países donde se aplica la norma EN 303-5, la caldera debe incluir una instalación
para la evacuación del exceso de calor sin energía adicional. De este modo, la tempe-
ratura máxima del agua de la caldera se mantiene en todo momento por debajo de
100 °C (protección contra sobrecalentamiento).
La presión de alimentación del agua de refrigeración no ha de ser inferior a 2 bar. Se
requiere un caudal de al menos 10 l/min.
• Desmonte la brida A situada en la parte posterior de la caldera.
• Monte el serpentín N y fíjelo con los cuatro pernos.
• Monte la válvula de seguridad P en la salida del serpentín N, respetando el sentido
que indica la flecha. Introduzca la sonda Q de la válvula en la vaina G. Conecte la
entrada de agua directamente al serpentín de seguridad. Conecte la salida a la vál-
vula.
fig. 3 - Conexión del intercambiador térmico de seguridad
3.4 Conexión a la chimenea
El aparato debe ser conectado a una chimenea diseñada y realizada en conformidad
con lo establecido por las normas vigentes. El conducto entre caldera y chimenea debe
ser de material adecuado para estos usos, esto es, resistente a la temperatura y a la
corrosión. En los puntos de unión se recomienda controlar la hermeticidad y aislar tér-
micamente todo el conducto entre caldera y chimenea, a fin de evitar la formación de
condensación.
C
L
H
D
P
Q
G
N
A
