29
вают питание 48 В / 120 Вт.
Порт подачи
питания
Порт переключения питания. На входе 48 В DC.
Отметьте: у устройств серии 32 нет этого порта.
VIDEO OUT
Порт входа
видеосигнала
Выход CVBS.
MIC IN
Порт входа
аудио-сигнала
Двунаправленный входной звуковой порт. Предназна-
чен для получения аналогового звукового сигнала от
устройств, таких как телефон, ТВ-камера.
MIC OUT
Порт выхода
аудио-сигнала
Порт выхода аудио-сигнала. Предназначен для вывода
аналогового звукового сигнала на устройства, такие как
звукосниматель.
Двунаправленный голосовой аудио-выход.
Аудио-выход на видео-монитор с 1 окном.
Аудио-выход на видео-монитор с 1 окном вос-
произведения.
2.2.5 Серия 32**(V,V-P)
Задняя панель устройств серии 32**V показана ниже на рис. 2-19.

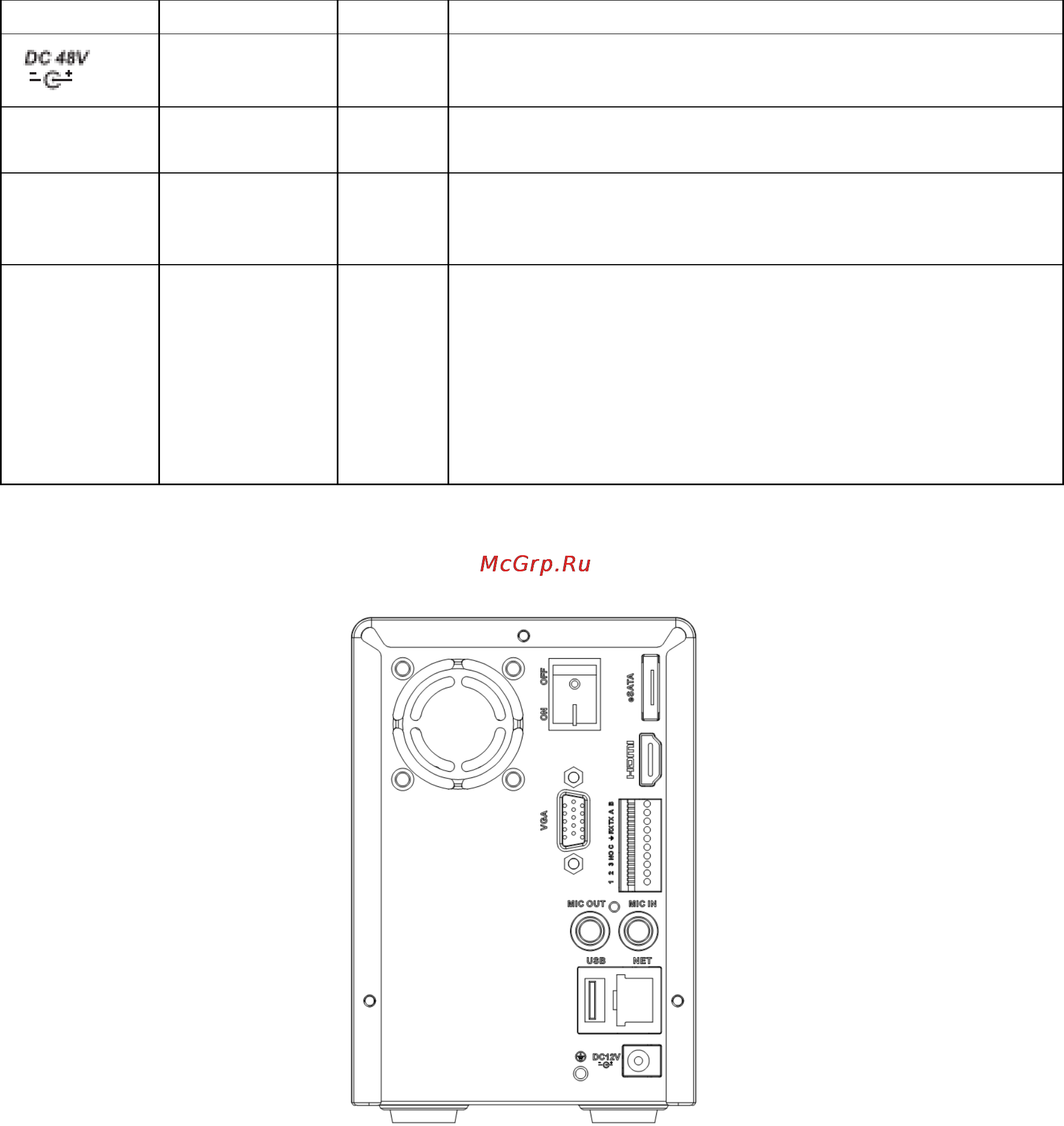

Рисунок 2-19
Задняя панель устройств серии 32**V-P показана ниже на рис. 2-20.
