50
5 Работа с ГИП (графический интерфейс пользо-
вателя)
Подключите устройство к монитору, затем подключите мышь и силовой кабель. Нажмите
кнопку питания на задней панели, загрузите устройство, чтобы просмотреть аналоговое
видео. Чтобы выполнять некоторые операцию на ГИП, Вы можете использовать мышь.
5.1 Регистрация в системе

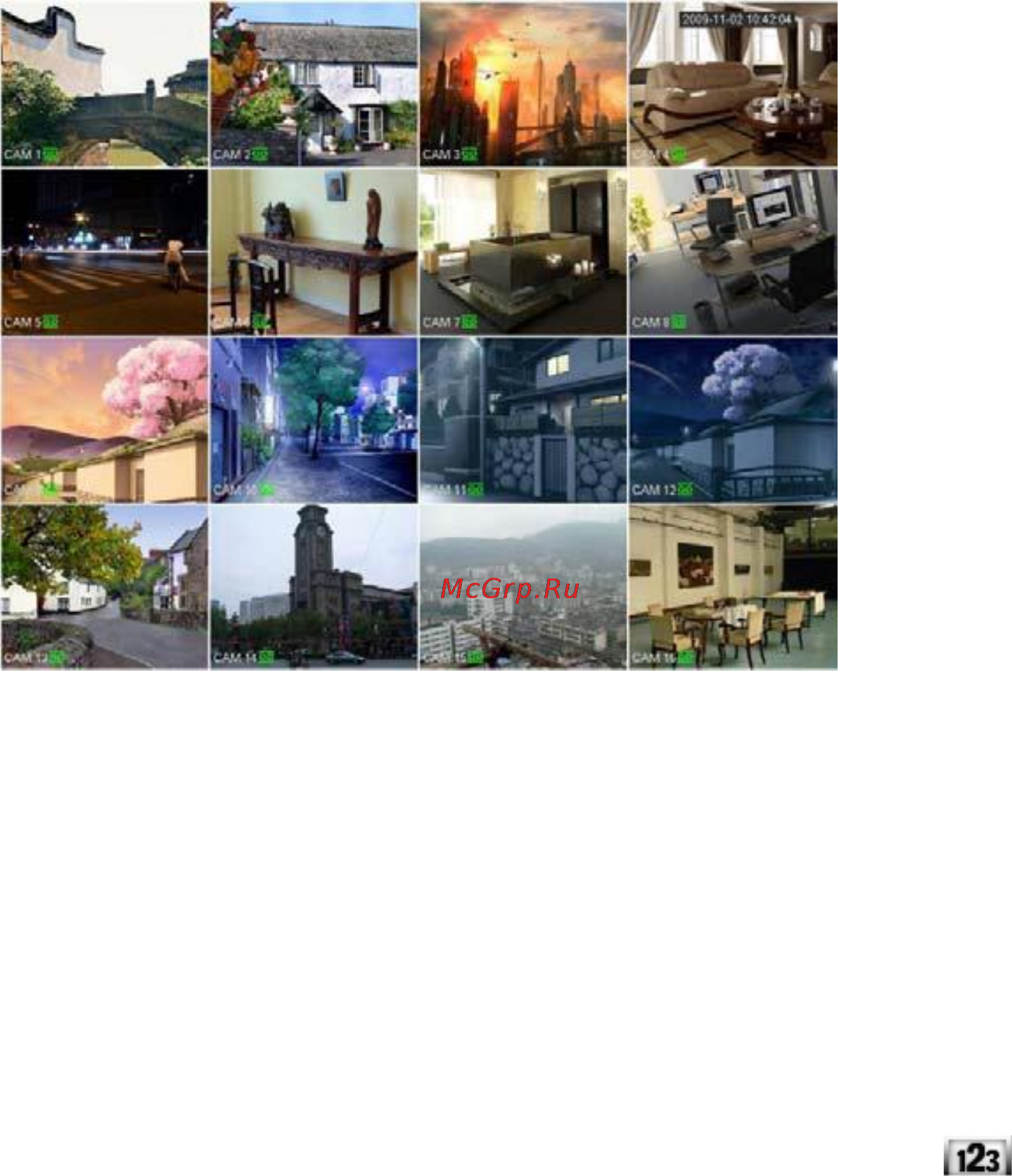

После загрузки устройства система находится в режиме многоканального отображения
(см. рис. 5-1). Отметьте: показанное количество окон может измениться. Следующий ри-
сунок дан только в качестве примера.
Рисунок 5-1
Система состоит из четырех учетных записей:
Имя пользователя: admin. Пароль: admin. (администратор, локальный и
сетевой доступ).
Имя пользователя: 888888. Пароль: 888888. (администратор, только ло-
кальный доступ).
Имя пользователя: 666666. Пароль: 666666. (пользователь с ограниченны-
ми правами: только просмотр, воспроизведение, резервное хранение и т.д.).
Имя пользователя: default. Пароль: default. (скрытый пользователь).
Для ввода данных Вы можете использовать мышь USB2.0. Нажмите на значок для
переключения между цифровым, английским (строчные / прописные) и другими режимами
ввода.
