63

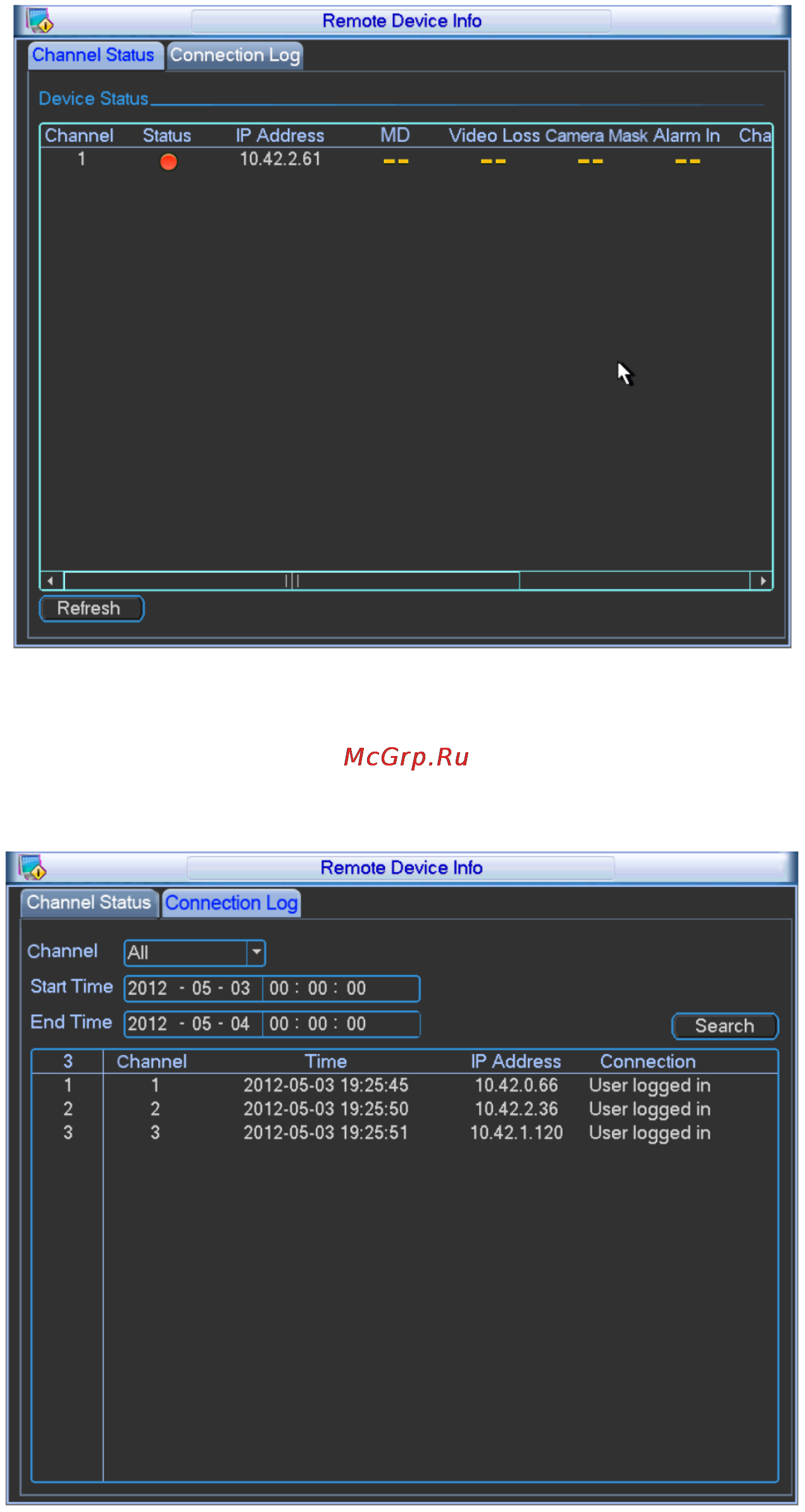

Рисунок 5-16
Connection log (Журнал соединения): В этом окне Вы можете найти информацию стати-
стическую информацию IPC соответствующего канала: время IPC онлайн, офлайн и т.д.
(см. рис. 5-17).
Рисунок 5-17
5.5.7 Информация о сети (Network info)
В этом интерфейсе вы можете просмотреть результаты тестирования сетевого подклю-
чения и информацию о загрузке сети.
5.5.7.1 Тестирование сетевого подключения
Диалоговое окно тестирования сетевого подключения показано ниже на рис. 5-18.
