Falcon Eye FE-5432N-P [67/192] Скорость передачи bps
![Falcon Eye FE-5432N-P [67/192] Скорость передачи bps](/views2/1082747/page67/bg43.png)
60

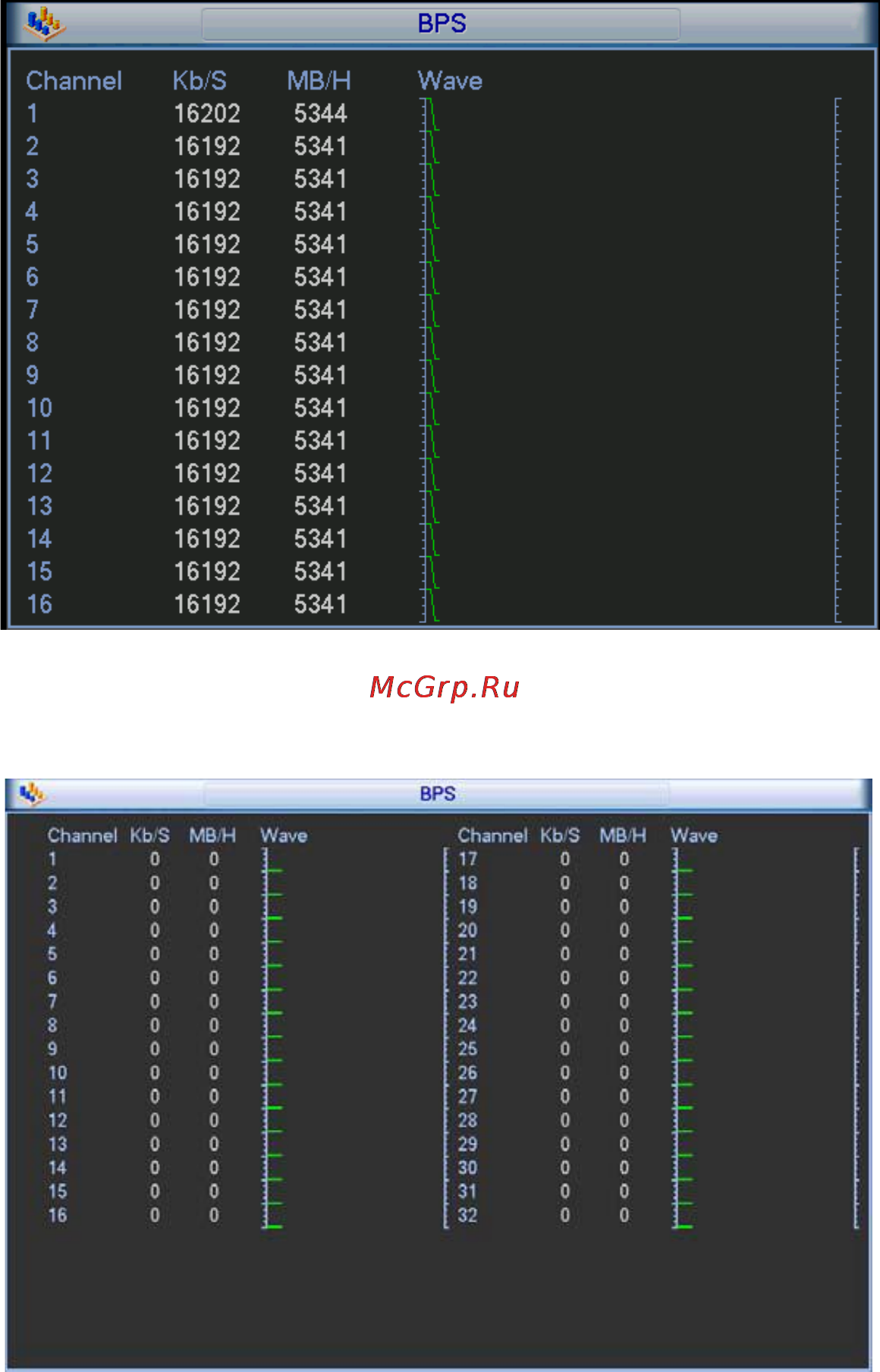

5.5.2 Скорость передачи (BPS)
Здесь пользователь видит текущий поток видеоданных (кБ/с) и скорость заполнения па-
мяти диска (МБ/час) (см. рис. 5-10).
Рисунок 5-10
Для серий устройств с 32 каналами окно представлено на рисунке ниже (см. рис. 5-11).
Рисунок 5-11
5.5.3 Журнал (Log)
Здесь пользователь может просматривать файл системного журнала. Система выдает
следующую информацию (см. рис. 5-12).
Журнал включает следующие типы записей: операции системы, операции конфигуриро-
вания, управление данными, тревожные события, операции записи, очистку журнала и
т.п.
Время начала / окончания: Выберите Start time (Время начала) и End time (Время
окончания), затем нажмите кнопку Search (Поиск). Пользователь может просмат-
ривать файлы журнала в виде списка. Система показывает до 100 журналов на
одной странице. Она может сохранять до 1024 файлов журнала. Для просмотра
следующих файлов используйте кнопки вверх/вниз в интерфейсе устройства или
на передней панели.
