Falcon Eye FE-5432N-P [77/192] Расписание
![Falcon Eye FE-5432N-P [77/192] Расписание](/views2/1082747/page77/bg4d.png)
70

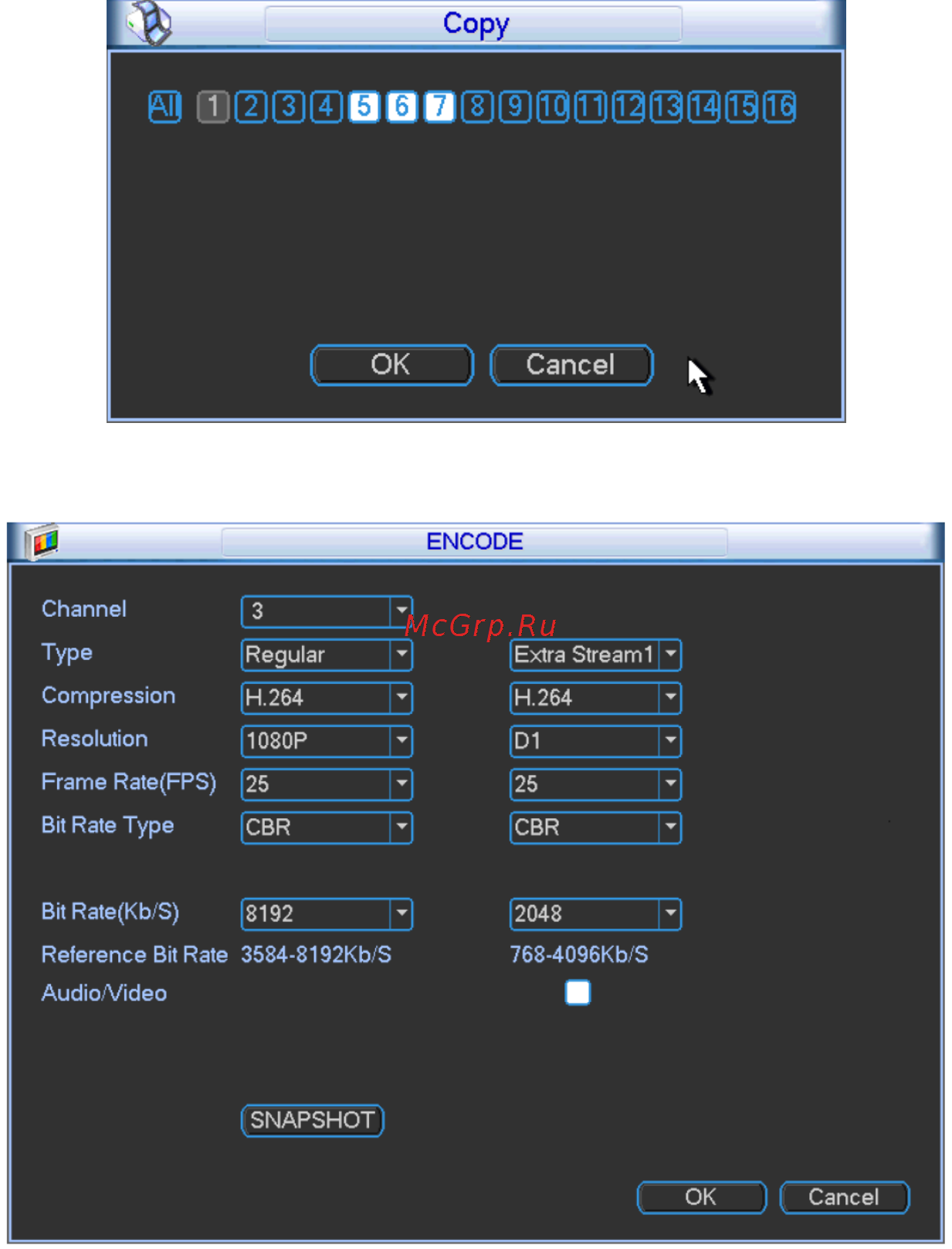

Рисунок 5-28
Рисунок 5-29
5.6.3 Расписание
В главном меню можно перейти из окна параметров расписания к меню расписания (см.
рис. 5-30).
Channel (Канал): Сначала выберите номер канала. Выберите "All", если требуется
смотреть все каналы.
Week day (День недели): Имеется 8 опций: от субботы до воскресенья и все дни не-
дели.
Pre-record (Предварительная запись): Система может предварительно записывать
видео в файл до наступления события. Значение изменяется от 1 до 30 секунд в за-
висимости от потока битов.
Redundancy (Резервирование): Система поддерживает функцию резервирования. Эта
функция позволяет записывать файл на два диска. Выделите кнопку Redundancy (Ре-
зервирование) для активации этой функции. Заметьте, прежде чем разрешить эту
функцию, установите, по меньшей мере, один жесткий диск, как резервный (Main
menu → Advanced → HDD Management). Отметьте: данная функция не работает при
наличии только одного жесткого диска.
Snapshot (Моментальный снимок): Можно сделать доступной эту функции, чтобы де-
лать моментальный снимок при появлении сигнала тревоги.
