82

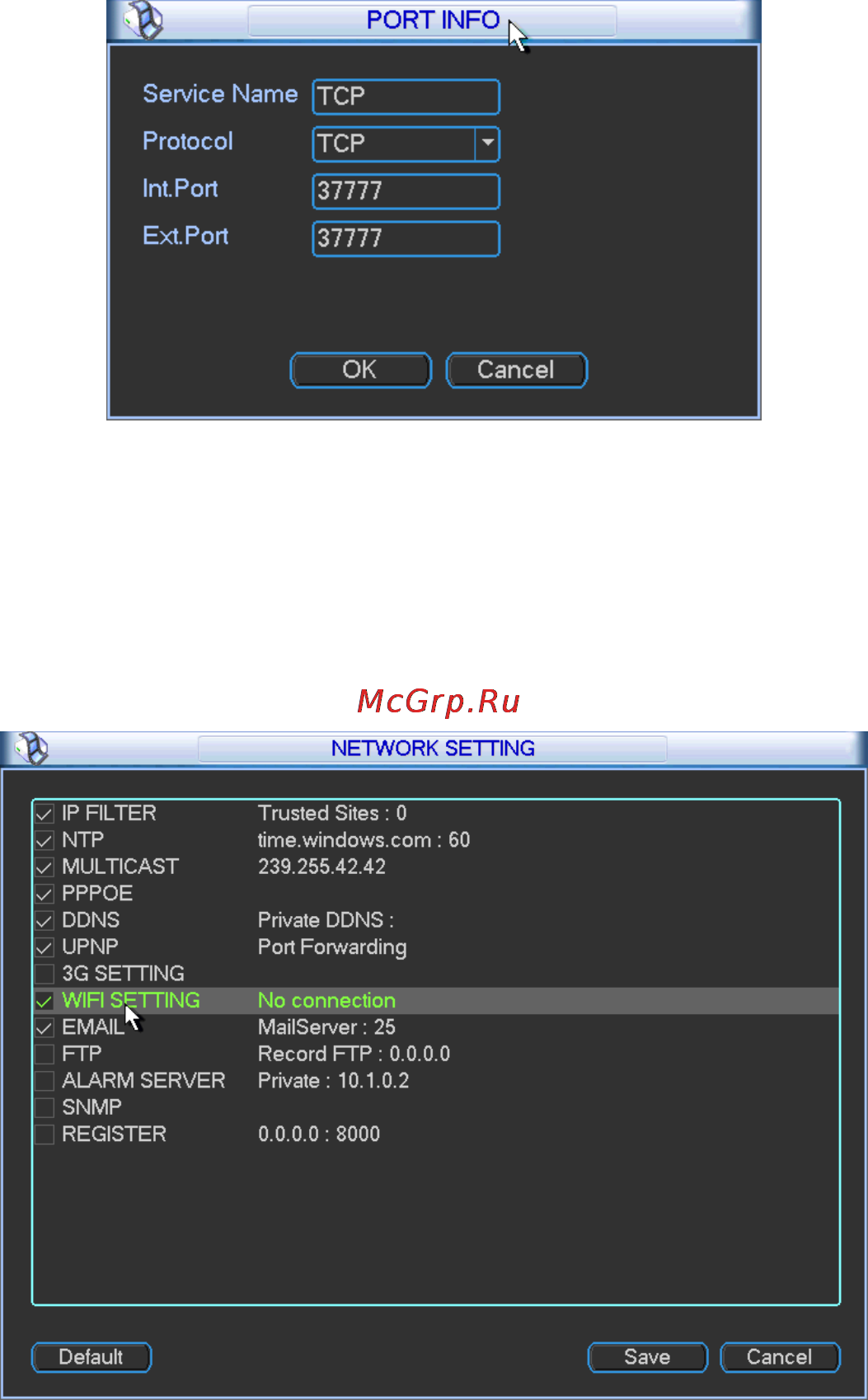

Рисунок 5-41
5.6.5.8 Настройка WIFI
Вы можете посмотреть состояние подключения WIFI в окне настроек сети (см. рис. 5-42).
Вы можете увидеть текущее состояние подключения и IP-адрес, если подключение уста-
новлено.
Рисунок 5-42
Окно настроек WIFI показано ниже (см. рис. 5-43).
Auto connect WIFI (Авто-подключение WIFI): Выставите здесь соответствующий фла-
жок, и система автоматически соединяется с предыдущей активной точкой WIFI.
Refresh (Обновить): Вы можете щелкнуть этой кнопкой, чтобы вновь построить список
активных точек. Если Вы выполнили соответствующие настройки, сюда может авто-
матически добавляться информация, например, пароль.
Disconnect (Разъединить): Эта кнопка используется для отключения соединения.
Connect (Подключить): Эта кнопка используется для установления соединения с ак-
тивной точкой WI-FI. Система должна отключить текущее подключение, а затем уста-
новить соединение с новой активной точкой, если вы выбрали соединение (см. рис. 5-
44).
