48
3.5 Серия 38** / 532Pro

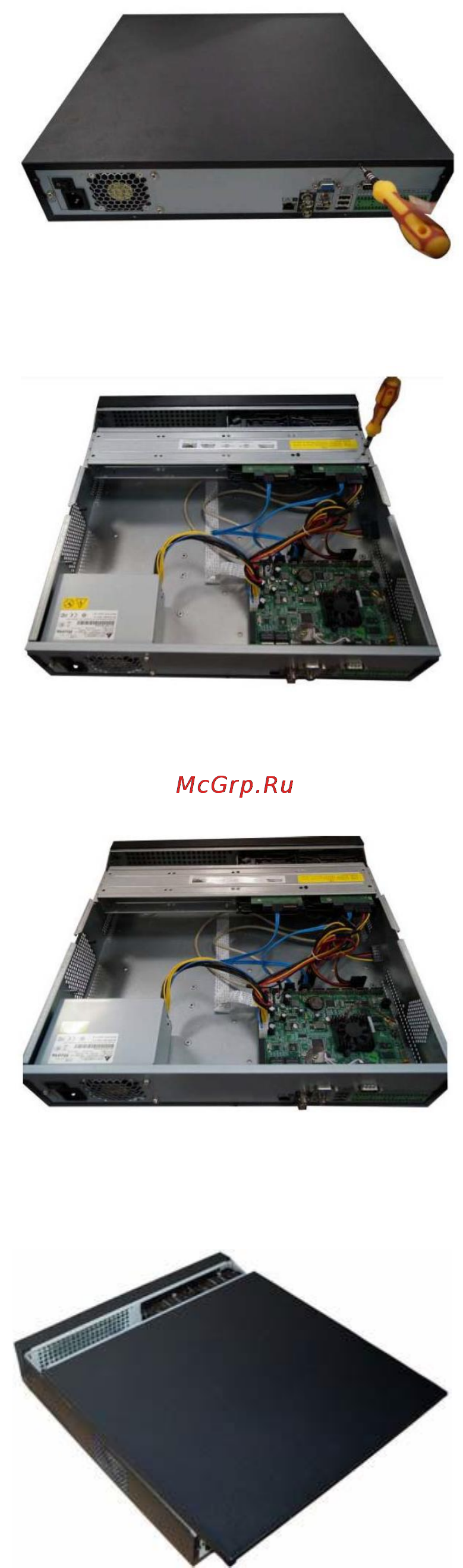

С помощью отвертки открутите винты на задней панели, а затем снимите переднюю
крышку.
Поместите НЖМД в кронштейн для НЖМД на корпусе, затем вставьте четыре винта в
четыре отверстия жесткого диска. Отверткой надежно закрутите винты и закрепите жест-
кий диск в кронштейне.
Подключите кабель данных жесткого диска к основной плате и порту НЖМД соответ-
ственно. Снимите крепление силового кабеля к корпусу и подключите другой конец сило-
вого кабеля к порту НЖМД.
После подключения кабеля разместите переднюю панель на устройстве, затем закру-
тите винты задней панели.
