43

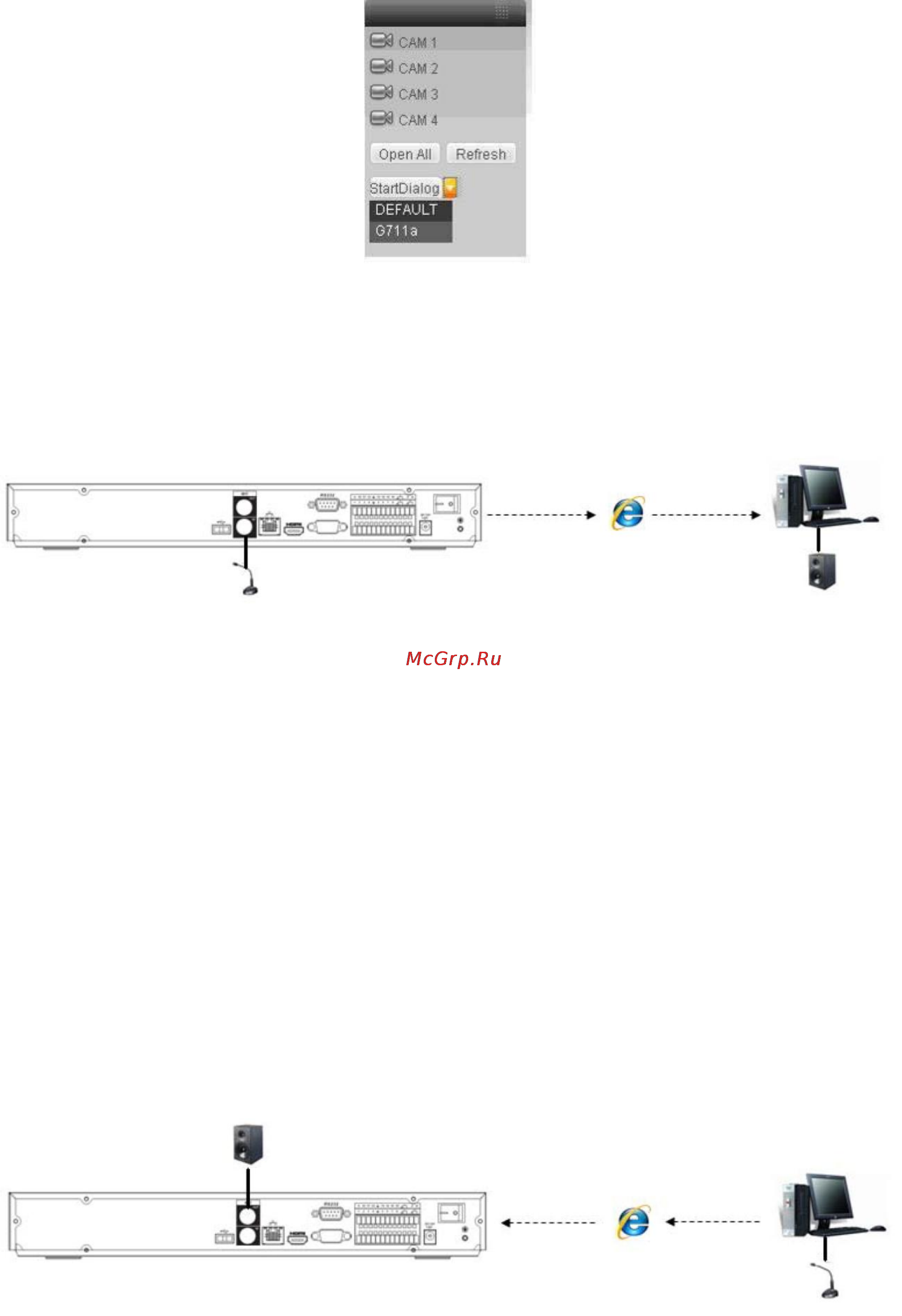

Рисунок 2-28
Операция прослушивания
Со стороны устройства скажите что-нибудь через громкоговоритель или камеру наблюде-
ния, затем Вы можете проверить получение аудио-сигнала из наушника или звукоснима-
теля на стороне ПК (см. рис. 2-29).
Рисунок 2-29
2.4.2 От ПК к устройству
Подключение устройства
Подключите громкоговоритель или камеру наблюдения к порту аудио-выхода ПК, затем
подключите наушник или звукосниматель к первому порту аудио-входа на задней панели
устройства.
Войдите в сеть, затем включите в соответствующем канале режим мониторинга в реаль-
ном времени. Для активации двунаправленного обмена сигналами используйте окно,
представленное на рис. 2-28.
Операция прослушивания
Со стороны ПК скажите что-нибудь через громкоговоритель или камеру наблюдения, за-
тем Вы можете проверить получение аудио-сигнала из наушника или звукоснимателя на
стороне устройства (см. рис. 2-30).
Рисунок 2-30
