85
ние с регулярностью, установленной в этом элементе. Нажмите кнопку Test (Тест),
появится соответствующее диалоговое окно, позволяющее проверить наличие со-
единения электронной почты (см. рис. 5-48).
Имейте в виду, что система не будет немедленно посылать сообщение при поступлении
сигнала тревоги. Когда тревога, обнаружение движения или иное отклонение от нормы
формирует сообщение электронной почты, система посылает сообщение в соответствии
с определенным здесь интервалом. Эта опция очень полезна, когда имеется слишком
много сообщений инициируемых отклонениями от нормы, что может перевести к большой
нагрузке на сервер электронной почты.

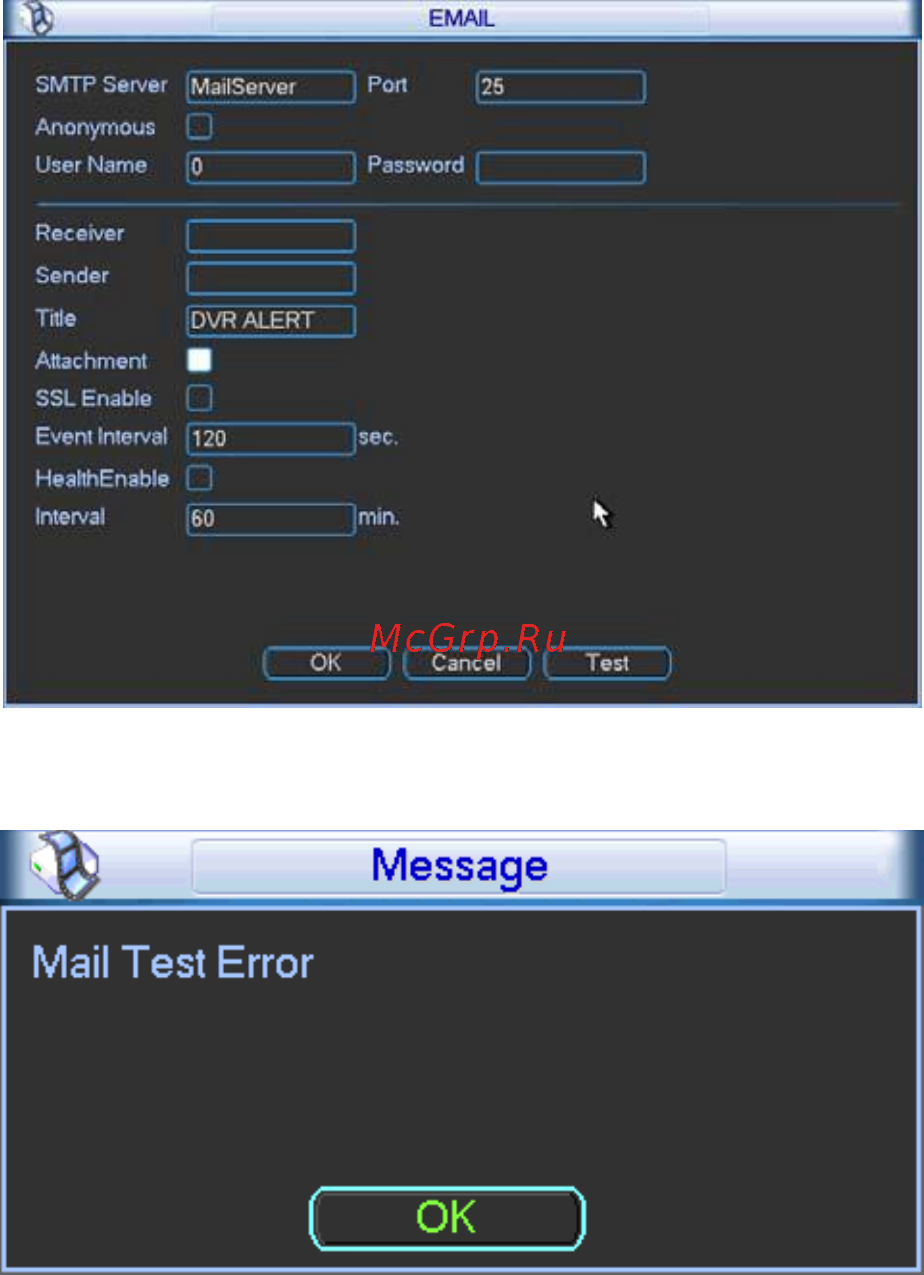

Рисунок 5-47
Рисунок 5-48
5.6.5.10 Протокол FTP
Для установки службы FTP, пользователь должен скачать или купить инструмент службы
FTP (например, Ser-U FTP SERVER).
Вначале установите Ser-U FTP SERVER. Это делается из пункта меню "Start" → "program"
→ Serv-U FTP Server → Serv-U Administator. Теперь пользователь может установить па-
роль пользователя и папку FTP. Пользователь, выгружающий FTP, должен иметь право
записи (см. рис. 5-49).
