67

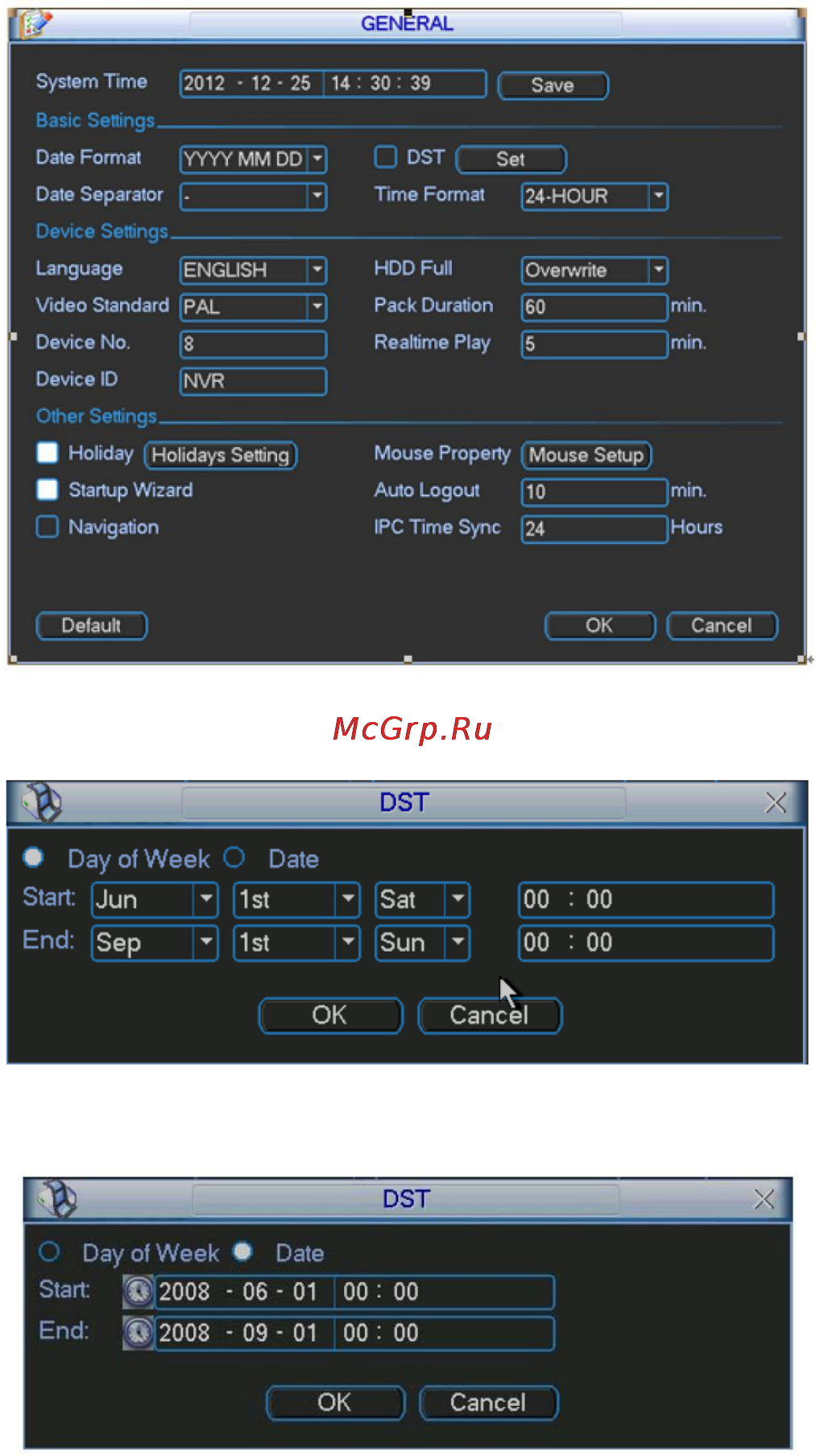

Startup wizard (Мастер запуска): После того, как флажок отмечен, система будет пря-
мо переходить к мастеру запуска, при каждом последующем перезапуске. В против-
ном случае система будет переходить к окну регистрации в системе.
Auto logout (Автоматический выход из системы): Здесь нужно установить интервал
выхода из системы, если зарегистрированный пользователь остается неактивным в
течение указанного времени. Значение колеблется от 0 до 60 минут.
Navigation bar (Строка навигации): При выставленном флажке система отобразит
строку навигации в окне.
IPC Time Sync (Синхронизация времени IPC): Здесь Вы можете ввести интервал для
синхронизации времени сетевого видео-регистратора и времени IPC.
Snap times (Время снимков): Здесь вы можете определить объем снимка за один шаг.
Примечание:
Так как системное время очень важно, не изменяйте время, если на это нет серьезных
оснований! До изменения системного времени, остановите все операции записи!
После завершения всех настроек, нажмите кнопку Save (Сохранить), система возвратится
в предыдущее меню.
Рисунок 5-21
Рисунок 5-22
Рисунок 5-23
