12 electrolux

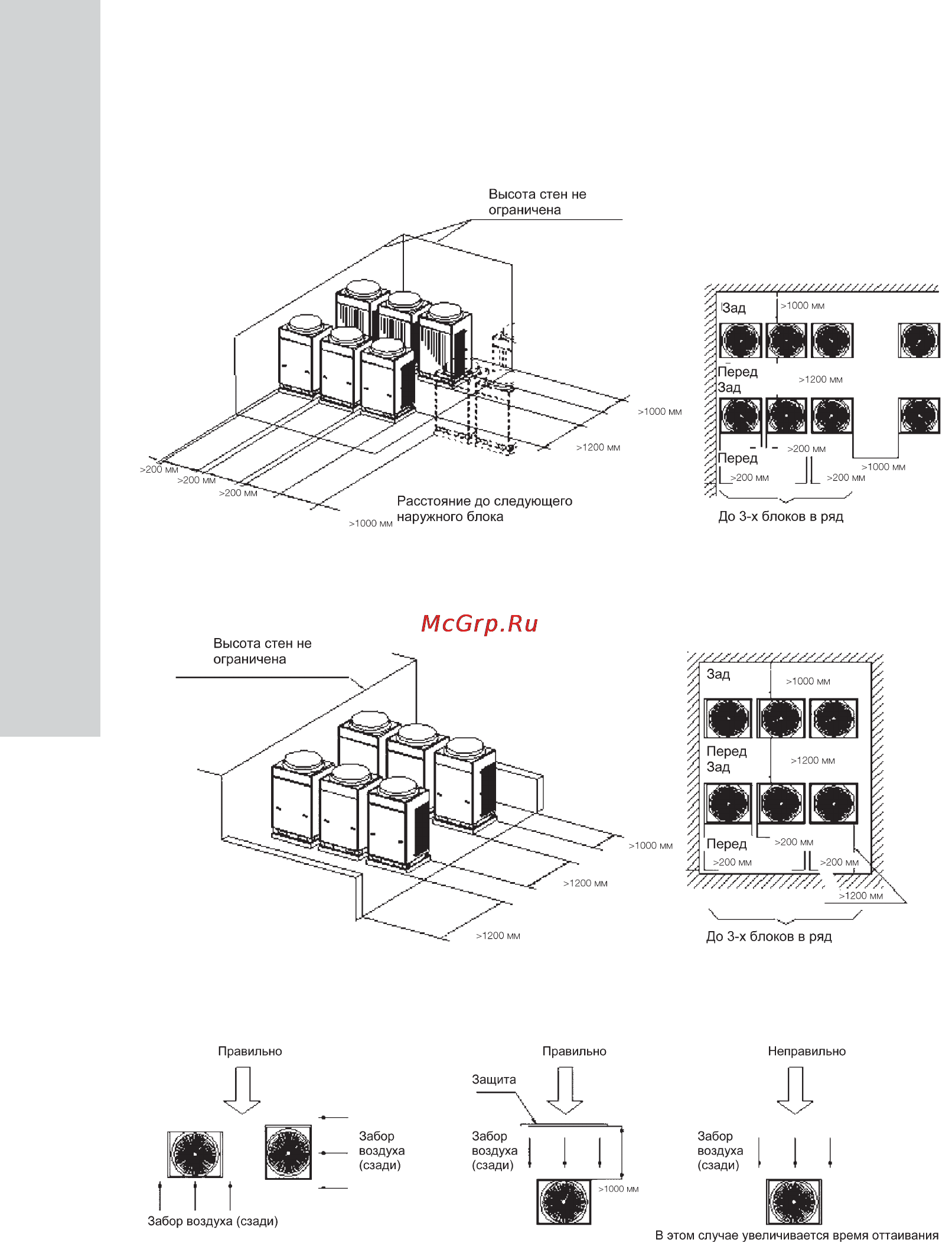

при монтаже «зад к заду»—
В случае, когда блок окружен стенами, реко-
мендуется монтаж с одинаковой ориентаци-
ей блоков.
•
Монтаж наружных блоков с учетом преоблада-
ющего направления ветра.
8.
