наружные блоки мультизональных систем 7
Устанавливайте наружный блок так, чтобы теплый
воздух и шум не беспокоил ваших соседей.
Не допускайте препятствий на входе и выходе воз-
духа, иначе возможно снижение производитель-
ности и увеличение шума.
Если кондиционер при работе издает необычный
шум, немедленно свяжитесь с продавцом.
Дополнительные принадлежности
Дополнительные принадлежности указаны в комп-
лекте поставки.
УСТАНОВКА НАРУЖНОГО БЛОКА
Меры предосторожности
Чтобы обеспечить правильное функционирование
агрегата, выберите место установки в соответс-
твии со следующими правилами.
Воздух, выходящий из блока, не должен возвра-
щаться, и вокруг блока должно быть достаточно
места для обслуживания и ремонта.
Место установки должно хорошо обдуваться, что-
бы был хороший воздухообмен. Поток воздуха на
входе и выходе не должен встречать препятствий,
в противном случае устраните препятствия.
Наружный блок должен монтироваться на устой-
чивое и твердое основание, способное выдержать
его вес, гасить шум и не передавать вибрацию.
Убедитесь, что поток воздуха и шум от блока не
мешают соседям.
Наружный блок следует поднимать за специ-
альные отверстия. Оберегайте блок во время
подъема. Во избежание коррозии не стучите по
металлическим частям.
Избегайте прямого солнечного света.
С места установки должна отводиться дождевая
и талая вода.
Агрегат не должен засыпаться снегом, подвер-
гаться воздействию мусора и масляных паров.
Для снижения шума и вибрации наружный блок
следует монтировать на резиновых или пружин-
ных опорах.
Сервисное пространство должно соответствовать
указанному в данной инструкции. Наружный блок
должен надежно закрепляться на месте монтажа.
Агрегат должен устанавливаться специалистами.
Установка наружного блока

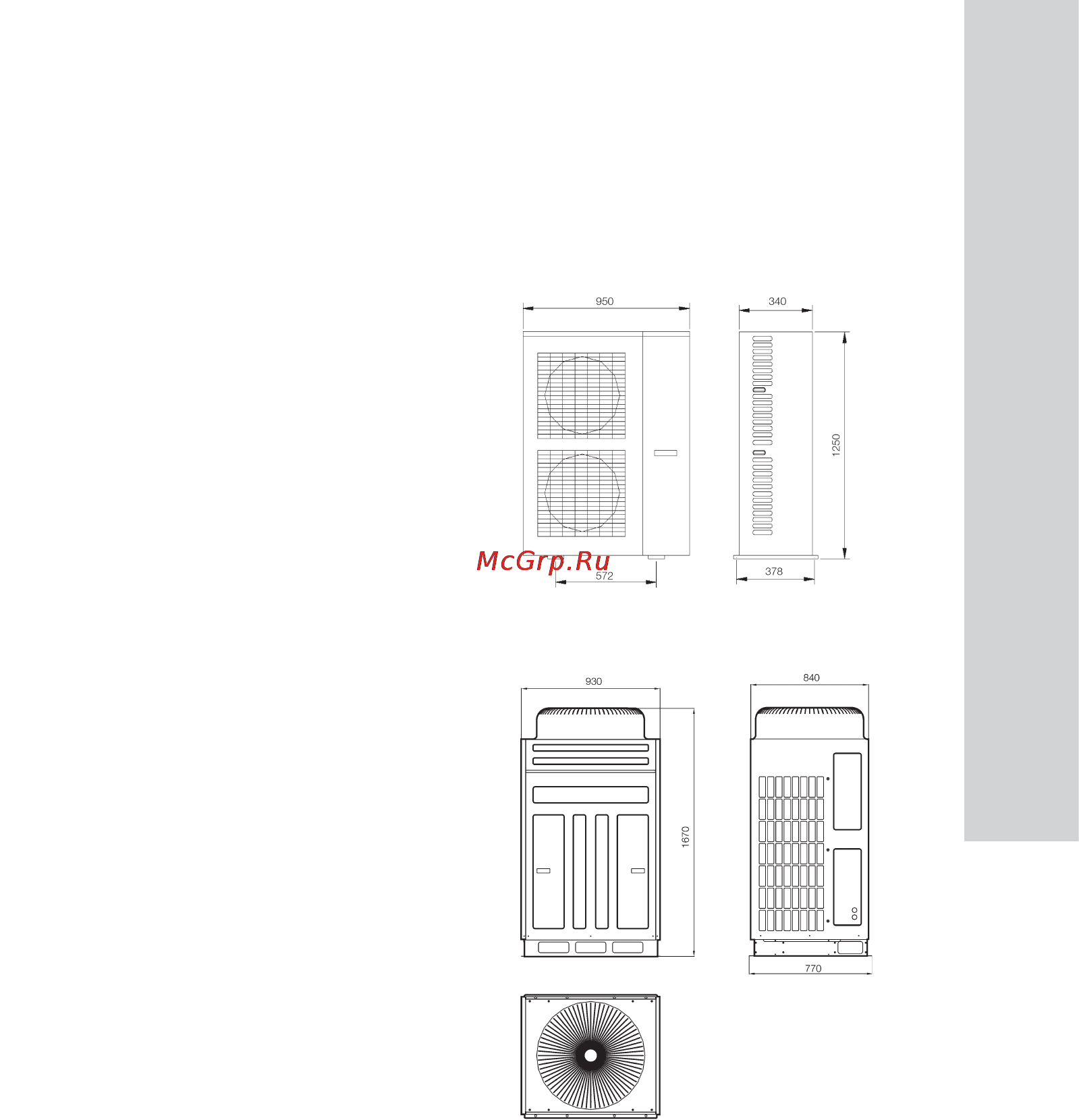

Размеры.
ESVMO-100, ESVMO-140, ESVMO-160
ESVMO-280-А
1.
