16 electrolux

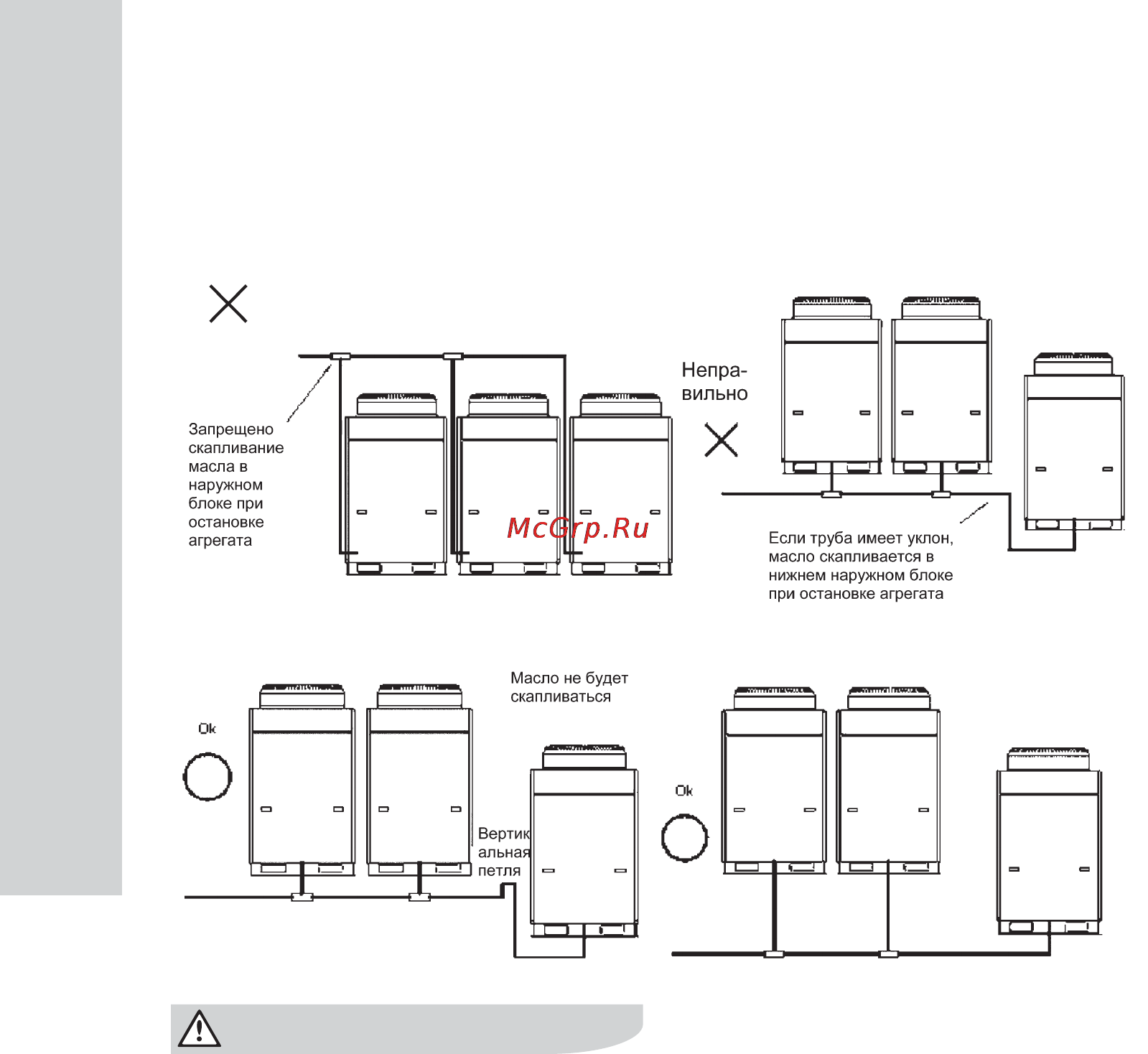

Примеры монтажа труб между модулями на-
ружного блока.
8.
Неправильно
•
Правильно•
Перепад высот модулей наружного блока не дол-
жен превышать 1 м.
СОЕДИНЕНИЕ ВНУТРЕННИХ
И НАРУЖНЫХ БЛОКОВ
Обозначение производительности
внутреннего и наружного блоков
Обозначение производительности внутреннего
блока = Значение номинальной
холодопроизводительности × 0,01, Вт
Обозначение производительности наружного
блока = Значение номинальной
холодопроизводительности × 0,01, Вт
Например, номинальная холодопроизводитель-
ность наружного блока ESVMO-280-A 2800 Вт.
Поэтому обозначение производительности 280.
Один наружный блок ESVMO-100…160 может
быть соединен максимум с 16 внутренними бло-
ками, а ESVMO-280-A и мощнее — с 64.
•
•
•
•
•
•
Суммарная производительность внутренних блоков
должна быть в пределах
50–130% производительности наружного бло-
ка ESVMO-100…160 и 50–135% — ESVMO-280-A
и мощнее.
Разветвление соединительной
магистрали
Соединительные трубы между наружным и внут-
ренним блоком разветвляются.
•
