32 electrolux
Пробный пуск
Проверка перед пробным пуском.
Проверьте внешний вид и не повреждены ли
патрубки агрегата при транспортировке и пе-
ремещении.
Проверьте, правильно ли и надежно ли уста-
новлены электронные компоненты агрегата.
Проверьте, в правильном ли направлении вра-
щаются вентиляторы.
Проверьте состояние клапанов в системе. Ес-
ли наружный блок одномодульный, жидкост-
ной и газовый клапаны должны быть открыты, а
маслоуравнивающие клапаны должны быть за-
крыты. Если наружный блок скомбинирован из
двух или трех модулей, жидкостные, газовые и
маслоуравнивающие клапаны должны быть от-
крыты.
1.
•
•
•
•
Этапы пробного пуска.
За исключением вышеуказанных пунктов про-
бный пуск должен проводиться профессиона-
лами.
Подайте питание, затем включите проводной и
беспроводной пульты.
Вентилятор наружного блока и компрессор ав-
томатически включаются в течение одной ми-
нуты.
Если после пуска компрессора раздается не-
обычный шум, немедленно выключите и про-
верьте компрессор.
Во время пробного пуска задавайте внутрен-
ним блокам разную производительность. При
пробном пуске наружный блок как минимум
должен поработать в составе одного, двух и
трех модулей.
2.
•
•
•
•
•

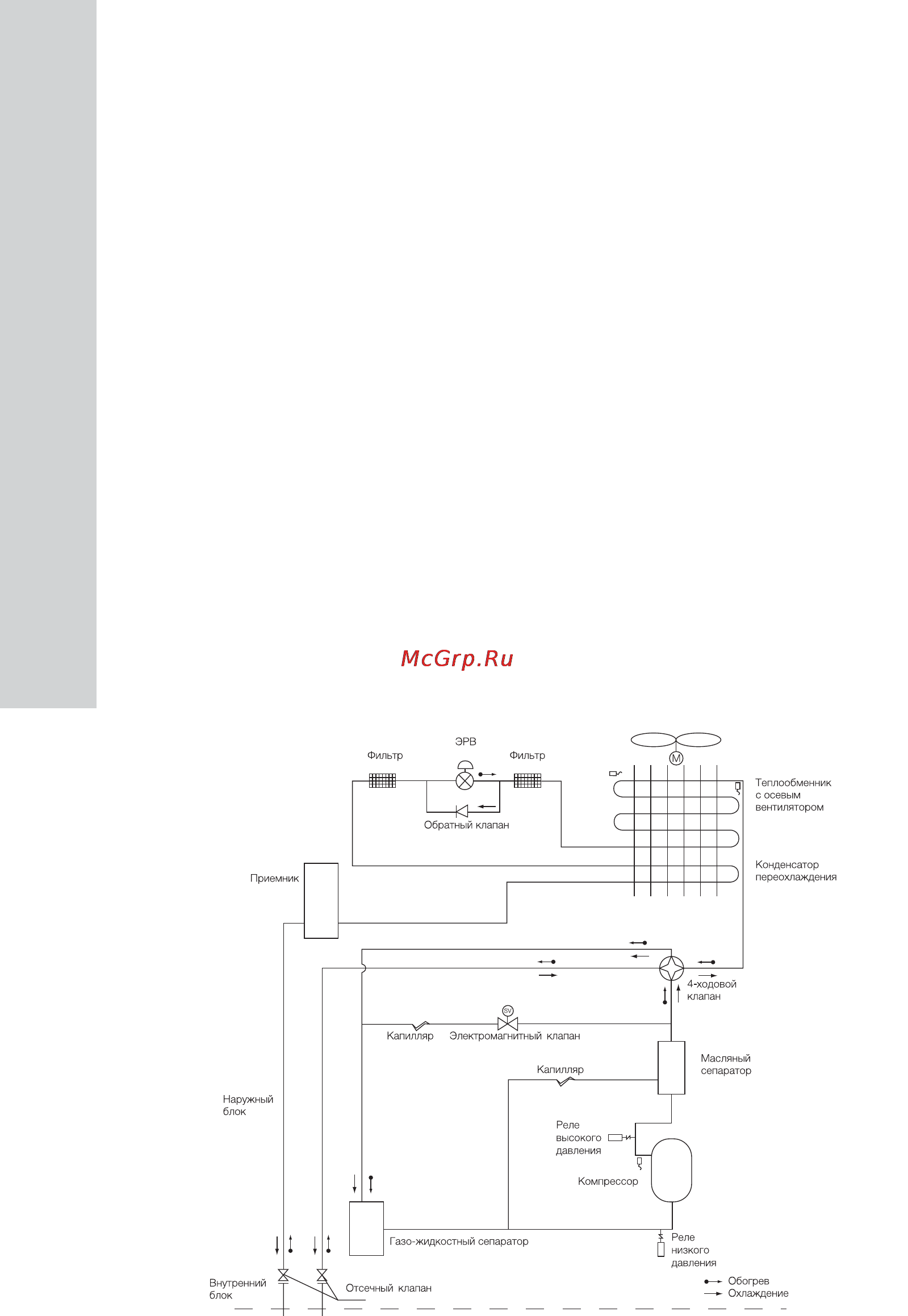

ПРИНЦИП РАБОТЫ
НАРУЖНОГО БЛОКА
Наружный блок с тепловым
насосом мультизональной системы
кондиционирования
