Вы выбрали первоклассный продукт от electrolux который мы надеемся доставит вам много радости в будущем electrolux стремится предложить как можно более широкий ассортимент качественной продукции который сможет сделать вашу жизнь еще более удобной внимательно изучите данное руководство чтобы правильно использовать ваш новый наружный блок мультизональных систем и наслаждаться его преимуществами мы гарантируем что он сделает вашу жизнь намного легче благодаря легкости в использовании удачи 2

Добро пожаловать в мир electrolux 2

Руководство по эксплуатации наружных блоков esvmo esvmo a мультизональных систем 2

Содержание 2

Наружные блоки мультизональных систем 3 3

Требования безопасности 3

Указания для пользователя 3

Electrolux 4

Выбор места установки внутреннего блока 4

Выбор места установки и прокладка коммуникаций 4

Выбор места установки кондиционера 4

Выбор места установки наружного блока 4

Выполняйте прокладку в соответствии с действу ющими правилами электропитание должно быть требуемого значе ния и осуществляться по отдельной цепи пожалуйста не протягивайте кабель питания с усилием все электромонтажные работы должны выпол няться специалистами в соответствии с действую щим законодательством сечение кабеля питания должно быть достаточно большим поврежденные кабели питания и связи должны быть заменены 5

Комбинации модульных блоков и выбор автомата 5

Наружные блоки мультизональных систем 5 5

Обеспечьте защитное заземление провод за земления должен соединяться со специальным оборудованием заземления и устанавливаться специалистами постоянные цепи питания долж ны иметь устройства защиты от утечки тока и маг нито термоавтоматы указанного ниже номинала для защиты как от короткого замыкания так и от перегрузки в постоянных цепях используются многополюс ные выключатели с минимальным расстоянием между контактами 3 мм 5

Прокладка кабеля 5

Сечение кабеля указано для длины 15 м при большей длине увеличьте сечение во избежание сгорания проводов или пожара 5

5 жильный кабель 6

Electrolux 6

Двухцветный желто зеленый кабель внутри агре гата специально используется для заземления по этому его нельзя использовать в других целях или откусывать не используйте саморезы во избежа ние риска электрического поражения сопротивление заземления должно соответство вать требованиям действующих стандартов заземление цепи питания должно соединяться со специальным контуром запрещается соединять заземление со следующими коммуникациями водопроводные трубы газовые трубы канализационные трубы прочие не пригодные для заземления 6

Контроль уровня шума 6

Номинал выключателя и кабель каждого внут реннего блока обратите внимание что выключатель исполь зуется для защиты от короткого замыкания и от перегрузки соответствующего внутреннего блока все выключатели должны заводиться на общий выключатель предназначенный для от ключения питания всех внутренних блоков 6

Номинал общего выключателя всех внутренних блоков одной системы 6

Оборудование заземления 6

Питание внутренних блоков 6

Поскольку оборудование имеет класс электробе зопасности i должны быть использованы необхо димые средства заземления 6

Примечания данные могут корректироваться в соответс твии с действующими нормами 6

Рекомендуемые комбинации модульных блоков и выбор сечения кабеля м 6

Устанавливайте оборудование в хорошо провет риваемом месте иначе возможно снижение про изводительности и увеличение шума надежно устанавливайте блок на основание спо собное выдержать его полный вес иначе могут появиться вибрация и шум 6

Дополнительные принадлежности 7

Меры предосторожности 7

Наружные блоки мультизональных систем 7 7

Установка наружного блока 7

Electrolux 8

Наружные блоки мультизональных систем 9 9

Наружные блоки мультизональных систем 11 11

Electrolux 12

Наружные блоки мультизональных систем 13 13

Соединение кабеля питания 13

Соединение линии связи 13

Соединения модульных наружных блоков 13

Электрические соединения 13

Electrolux 14

Диаметр труб между наружным блоком и трой ником трубы соединяющие наружный блок с тройни ком такие же как у одиночных блоков 14

Маслоуравнивающая линия между модулями наружного блока если наружный блок включает в себя два и бо лее соединенных параллельно модуля они должны соединяться маслоуравнивающей ли нией из медной трубы 9 52 мм например если параллельно соединяются 3 наружных блока требуется маслоуравнивающая линия с тройником с внутренним диаметром 9 7 мм схема параллельного соединения 3 блоков 14

Модульные блоки должны соединяться в соот ветствии с их суммарной производительностью путем пайки медными трубами соответствующе го диаметра с использованием специальных при надлежностей тройников которые можно резать при этом монтажник должен рассчитывать длину труб в соответствии с реальными условиями если требуется резать тройники труборезом от режьте переходник посередине участков с не обходимыми диаметрами и тщательно снимите заусенцы 14

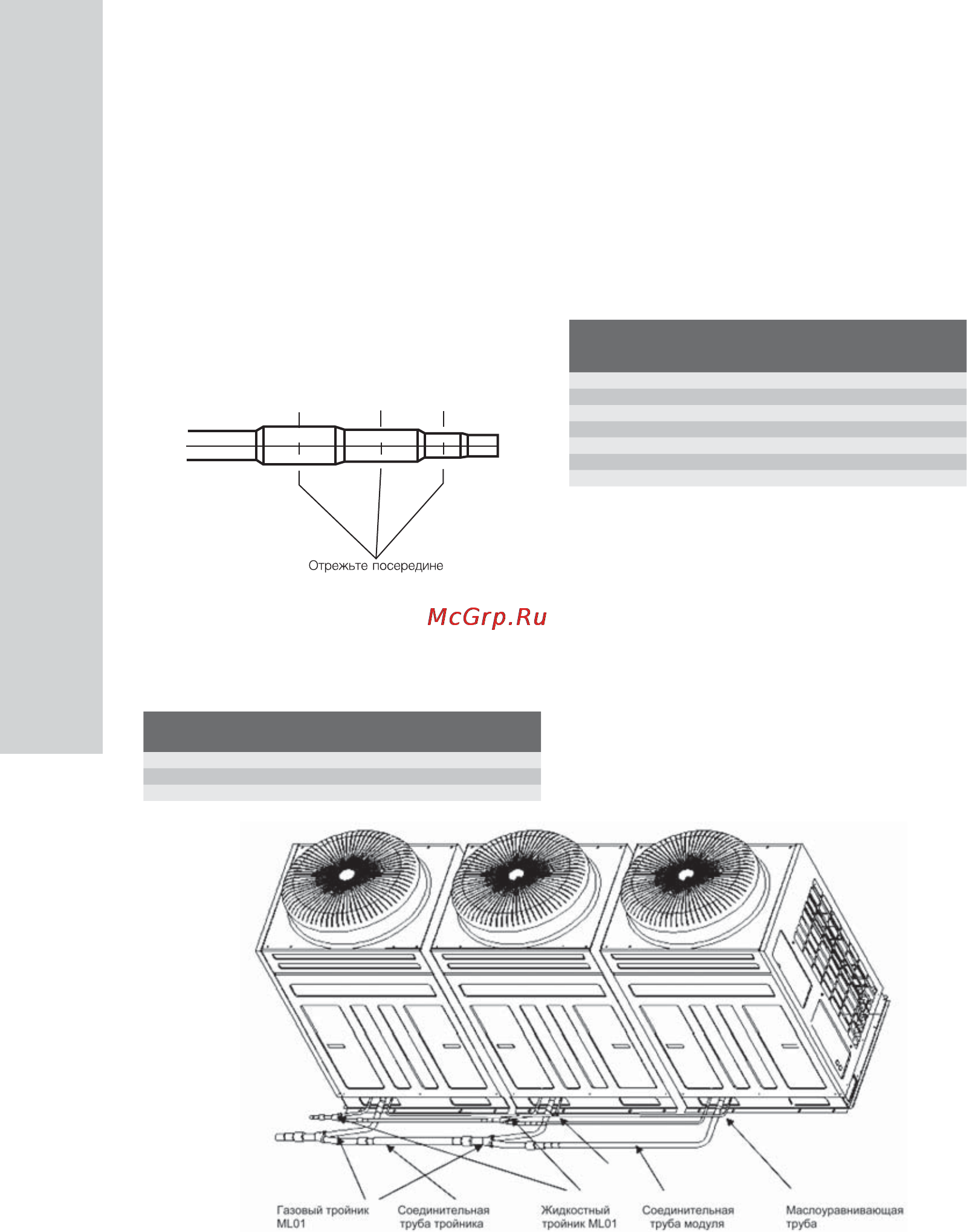

Трубы между тройниками если параллельно соединяются три наруж ных блока следует учитывать трубы между мо дулями диаметр труб между тройниками определяет ся суммарной производительностью вышеле жащих модулей 14

Наружные блоки мультизональных систем 15 15

Electrolux 16

Обозначение производительности внутреннего и наружного блоков 16

Разветвление соединительной магистрали 16

Соединение внутренних и наружных блоков 16

Esvmo 100 esvmo 140 esvmo 160 17

Y тройники 17

Выбор y тройников 17

Допустимая длина и перепад высот соединительной линии 17

Если суммарная производительность внутренних блоков после тройника больше производитель ности наружного блока производительность трой ника выбирается исходя из производительности наружного блока для тройника fq04 отношение производительнос ти в ответвлениях не должно превышать 3 1 например если должна разветвляться труба внут ренних блоков после тройника с суммой кодов производительности 1000 сумма кодов произво дительности внутренних кодов в каждой ветке не может быть меньше 250 17

Наружные блоки мультизональных систем 17 17

Electrolux 18

Esvmo 280 a 1800 а 18

Агрегаты производительностью 60 квт и выше 18

Агрегаты производительностью от 20 до 60 квт 18

Y тройник 19

Внимание 19

Когда не применяйте силу во избежание полом ки труб и появления утечек соединительная труба должна опираться на опоры а не на другие блоки 19

Магистраль главная труба от наружного блока esvmo 100 160 до первого тройника имеет тот же размер что и патрубки на агрегате 19

Магистраль главная труба от наружного блока до первого тройника выбирается исходя из ко да производительности наружного блока 19

Моменты затяжки гаек 19

Наружные блоки мультизональных систем 19 19

При соединении трубы с внутренним блоком ни 19

Примечание если действительная длина превышает 90 м увеличьте диаметр труб на размер 19

Размеры магистралей между тройниками вы бираются исходя из производительности нижележащих внутренних блоков если произ водительность наружного блока больше сум марной производительности всех внутренних блоков всегда исходите из нее 19

Размеры соединительных труб 19

Соединение тройника 19

Соединение трубы с наружным и внутренним бло ками моменты затяжки см ниже совместите расширенный конец медной трубы с центром резьбового соединения заверните накидную гайку руками затягивайте гайку с помощью динамометричес кого ключа пока не услышите щелчок не сгибайте соединительную трубу слишком сильно иначе она может сломаться пожалуйс та при сгибании используйте трубогиб для теплоизолирования труб используйте вспе ненный каучук с защитной пластиковой лентой 19

Соединительные трубы внутреннего блока от тройников до внутренних блоков имеют те же размеры что и патрубки внутреннего блока если расстояние от первого тройника до внут реннего блока превышает 30 м газовая труба от первого тройника до этого внутреннего бло ка должна быть на размер больше 19

Electrolux 20

Монтаж защитного слоя соединения 20

Наружные блоки мультизональных систем 21 21

Присоединение линий связи внутренних и наружного блоков 21

Слаботочная коммутация 21

Electrolux 22

Наружные блоки мультизональных систем 23 23

Electrolux 24

Задание адреса 2 24

Задание блоков 24

Задание на главной плате внутреннего блока и проводном пульте код адреса код адреса внутреннего блока и проводного пульта задаются переключателем address они задаются на месте по следующим правилам адреса внутренних блоков в одной сети внутренних блоков должны быть уникальны ми количество внутренних блоков в одной сети не превышает 16 код адреса проводного пульта должен соот ветствовать коду адреса внутреннего блока иначе блок не будет работать нормально 24

Задание производительности 2 5 квт 24

Код производительности код производительности внутреннего бло ка задается переключателем capacity коды производительности задаются на заводе и пе реключатели закрываются пользователь не может менять коды производительности 24

Пример 24

Соединение линии связи в особых условиях при большом количестве внутренних блоков для коммутации можно использовать платы адаптеров с кабелями 24

Dip переключатели модульных наружных блоков 25

Задание адреса платы адаптера 7 цифровой индикатор состояния 8 сопряжение входа трансформатора 9 сопряжение питания платы адаптера 10 сопряжение выхода трансформатора 25

Наружные блоки мультизональных систем 25 25

Расположение интерфейса контроллера модульного наружного блока 25

Сопряжение главной платы 2 не используется 3 сопряжение внутреннего блока 4 индикатор состояния красный 5 индикатор состояния зеленый 25

Расположение интерфейса платы адаптера модульного наружного блока 26

Наружные блоки мультизональных систем 27 27

Electrolux 28

Расположение интерфейса главной платы модульного наружного блока 28

Заполнение системы хладагентом 29

Заполнение системы хладагентом и пробный пуск 29

Наружные блоки мультизональных систем 29 29

Расположение интерфейса платы привода вентилятора инвертора постоянного тока 29

Electrolux 30

В модульных блоках удалите воздух из маслоурав нивающей линии через заправочное отверстие 30

Заправка хладагента при обогреве 30

Масса дополнительно заправляемого хладаген та σ длина жидкостной трубы количество дополнительно заправляемого хладагента на метр жидкостной трубы дополнительное сла гаемое учитывающее внутренние блоки 30

Масса хладагента заправляемого на заводе 30

Метод расчета массы дополнительно заправля емого хладагента по жидкостной трубе 30

Примечания заправка хладагента через газовую трубу должна производиться когда заправка че рез жидкостную трубу не может быть выпол нена нормально при заправке после пуска агрегата откройте жидкостной и газовый клапаны трубопрово да и маслоуравнивающие клапаны 30

Примечания масса хладагента заправляемого на заводе не включает в себя массу дополнительного хладагента требующегося при соединении наружного и внутренних блоков поскольку длина соединительных труб оп ределяется на месте количество допол нительного хладагента рассчитывается в зависимости от диаметра и длины использу емой жидкостной трубы 30

Расчет количества дополнительного хладагента 30

Убедитесь что в системе нет утечек и при нера ботающем компрессоре дозаправьте хладагент r410a в определенном количестве через заправоч ный порт жидкостного клапана наружного блока если требуемое для увеличения давления в трубах количество хладагента быстро дозап равить нельзя переведите агрегат в режим ох лаждения и заправьте хладагент через газовый клапан наружного блока если окружающая температура низкая агрегат не может быть переключен в режим охлаждения а только в режим нагрева в этом случае заправляйте аг регат со стороны низкого давления на соеди нительной трубе сепаратора жидкости сделан специальный заправочный патрубок 30

Внутренний блок 31

Жидкостная линия 31

Наружные блоки мультизональных систем 31 31

Пример расчета 31

Примечание если суммарная длина меньше 50 м дозаправ ка не нужна поэтому минимальное требуемое количест во хладагента в жидкостной линии должно быть 55 50 0 54 35 0 22 1 4 кг сумма индексов внутренних блоков 56 22 36 28 142 дополнительное слагаемое 2 5 кг конечный результат 1 04 2 5 3 54 кг округляя 3 5 кг 31

Проверка после монтажа 31

Суммарная длина жидкостных труб 9 2 a b c a 30 10 5 10 55 м 6 5 d b c d 5 10 10 10 35 м 31

Табличка для записи заправок хладагента внутренние блоки 31

Electrolux 32

Наружный блок с тепловым насосом мультизональной системы кондиционирования 32

Принцип работы наружного блока 32

Пробный пуск 32

Модульный наружный блок с 33

Наружные блоки мультизональных систем 33 33

Системы кондиционирования 33

Тепловым насосом мультизональной 33

Electrolux 34

Возможные неисправности и способы их устранения 34

Обслуживание 34

Обслуживание в конце сезона 34

Проверка в начале сезона 34

Типы применяемых внутренних блоков 34

Для обслуживания внутренних блоков разных ти пов см инструкции поставляемые с этими бло ками 35

Если причину не удалось установить пожалуйс та свяжитесь с сервис центром указав симптом и модель агрегата 35

Наружные блоки мультизональных систем 35 35

Плуатировать он может сломаться случиться поражение электрическим током или пожар во избежание поражения электрическим током или пожара никогда не ремонтируйте агрегат 35

При неисправностях кондиционера на провод ном пульте управления индицируется код неис правности расшифровка кодов неисправностей 35

Самостоятельно связывайтесь с сервис цен тром перед обращением за помощью проверьте сле дующее 35

Следующие ситуации не являются неисправностями 35

Electrolux 36

Примечание если на проводном пульте отображается код ошибки пожалуйста выключите блок и обрати тесь к профессиональным техникам для устра нения неисправности если во время работы индицируется неисправ ность на главной плате наружного блока заго рится индикатор аварии 36

Esvmo 100 160 37

Esvmo 280 a 1800 a 37

В случае возникновения проблем с качеством оборудования или возникновения вопросов пожа луйста обращайтесь к уполномоченным организа циям по обслуживанию 37

Диапазон рабочих температур 37

Наружные блоки мультизональных систем 37 37

Послепродажное обслуживание 37

Примечания следующие холодо теплопроизводитель ность и шум измерялись на заводе 1 37

Расчетные условия эксплуатации 37

Технические данные 37

Тронагревателей эксплуатационные параметры указанные ниже измерялись в соответствии со стан дартом gb t18837 2002 37

Указанные ниже параметры измерялись при расчетных условиях эксплуатации при их изменении пожалуйста см табличку параметры теплопроизводительности внут ренних блоков для тепловых насосов не 37

Учитывают мощность вспомогательных элек 37

Эксплуатационные параметры наружных блоков 37

Electrolux 38

Наружные блоки мультизональных систем 39 39

Утилизация 39

Холодопроизводительность измерялась при следующих условиях внутренняя температура 27 с по сухому тер мометру 19 с по влажному наружная температура 35 с по сухому термометру 24 с по влажному номинальная теплопроизводительность измерялась при следующих условиях температура в помещении 20 с по сухому термометру 15 с по влажному наружная температура 7 с по су хому термометру 6 с по влажному количество заправляемого хладагента r410a ука зано без учета длины соединительных труб поэтому рассчитывайте требуемую дозаправку хладагента в за висимости от реальной ситуации после монтажа в соот ветствии с таблицами данных о дозаправке при изменении данных на табличке должны корректи роваться и данные в таблице сечение кабеля указано для длины 15 м при боль шей длине увеличьте сечение во избежание перегруз ки по току акустические измерения проводились в полузаглушен ной камере 39

Этот символ указывает что данный продукт не должен утилизироваться как бытовой мусор на территории ec для предотвращения ущерба ок ружающей среде и здоровью человека при некон тролируемой утилизации используйте материалы агрегата повторно экономя природные ресурсы для сдачи отработавшего оборудования обращай тесь в специализированные организации по сбо ру вторсырья 39

Electrolux 40

Гарантийные обязательства 40

Условия гарантии 40

Наружные блоки мультизональных систем 41 41

Настоящая гарантия не предоставляется в случаях 41

Особые условия эксплуатации оборудования кондиционирования и вентиляции 41
