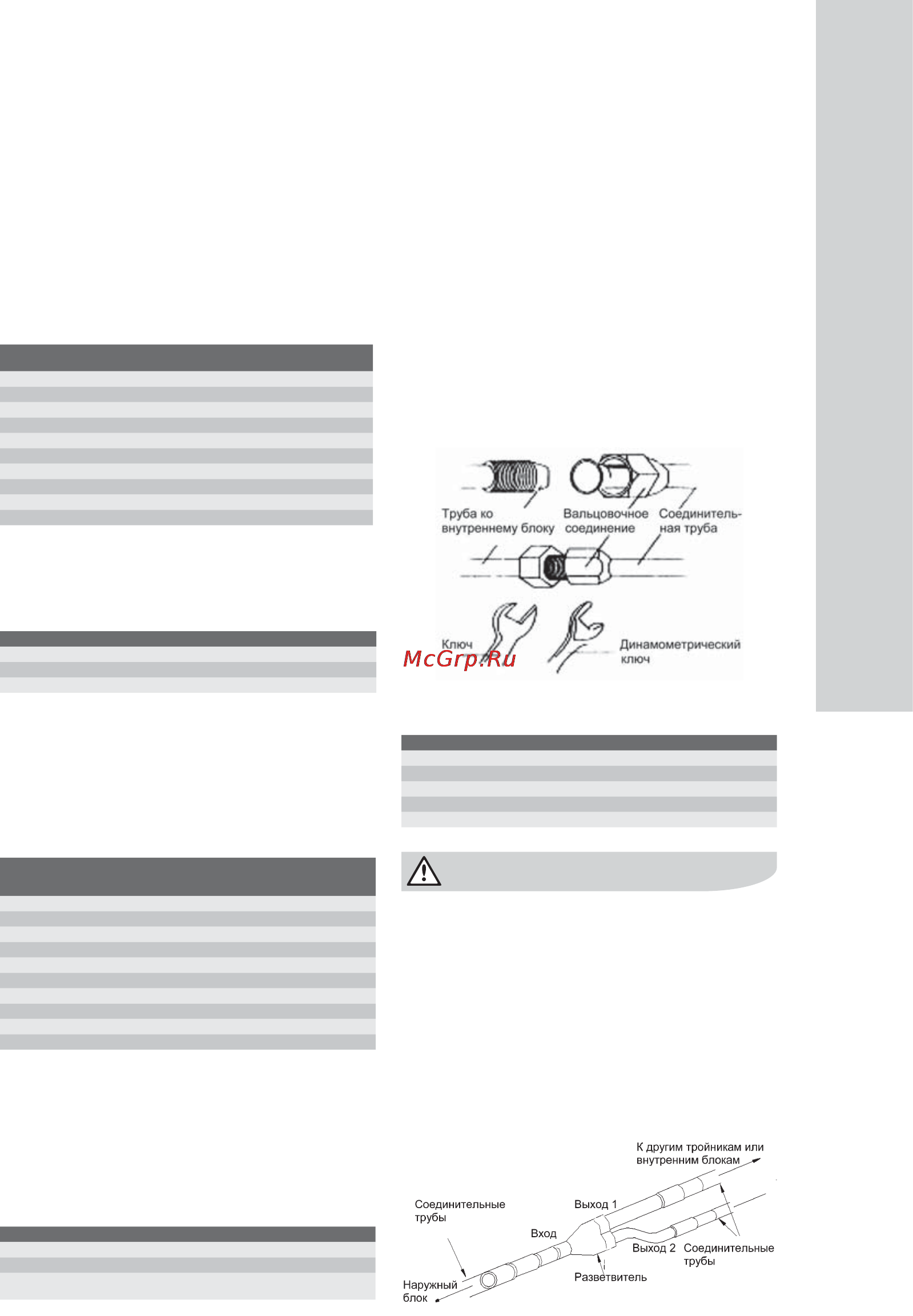

Размеры соединительных труб
Примечание
Если действительная длина превышает 90 м,
увеличьте диаметр труб на размер.
Магистраль (главная труба) от наружного блока
до первого тройника выбирается исходя из ко-
да производительности наружного блока.
Производительность
наружного блока C
Газовая труба, мм
Жидкостная
труба, мм
C ≤ 50 ∅12.7 ∅6.35
50 < C ≤ 70 ∅15.9 ∅9.52
70 < C ≤ 180 ∅19.05 ∅9.52
180 < C ≤ 300 ∅22.2 ∅9.52
300 < C ≤ 450 ∅28.6 ∅12.7
450 < C ≤ 670 ∅28.6 ∅15.9
670 < C ≤ 950 ∅34.9 ∅19.05
950 < C ≤ 1350 ∅41.3 ∅19.05
1350 < C ≤ 1600 ∅44.5 ∅22.2
1600 < C ≤ 2100 ∅54.1 ∅25.4
Магистраль (главная труба) от наружного блока
ESVMO-100…160 до первого тройника имеет тот
же размер, что и патрубки на агрегате.
ESVMO-100 ESVMO-140 ESVMO-160
Жидкостная труба, мм ∅9,52 ∅9,52 ∅9,52
Газовая труба, мм ∅15,9 ∅15,9 ∅19,05
Тип соединения Пайка Пайка Пайка
Размеры магистралей между тройниками вы-
бираются исходя из производительности
нижележащих внутренних блоков. Если произ-
водительность наружного блока больше сум-
марной производительности всех внутренних
блоков, всегда исходите из нее.
Сумма кодов производительнос-
ти внутренних блоков после раз-
ветвителя X
Газовая
труба, мм
Жидкостная
труба, мм
X ≤ 50 ∅12.7 ∅6.35
50 < X ≤ 70 ∅15.9 ∅9.52
70 < X ≤ 180 ∅19.05 ∅9.52
180 < X ≤ 300 ∅22.2 ∅9.52
300 < X ≤ 450 ∅28.6 ∅12.7
450 < X ≤ 670 ∅28.6 ∅15.9
670 < X ≤ 950 ∅34.9 ∅19.05
950 < X ≤ 1350 ∅41.3 ∅19.05
1350 < X ≤ 1600 ∅44.5 ∅22.2
1600 < X ≤ 2100 ∅54.1 ∅25.4
Соединительные трубы внутреннего блока от
тройников до внутренних блоков имеют те же
размеры, что и патрубки внутреннего блока.
(Если расстояние от первого тройника до внут-
реннего блока превышает 30 м, газовая труба
от первого тройника до этого внутреннего бло-
ка должна быть на размер больше).
Внутренний блок Газовая труба, мм Жидкостная труба, мм
Модели 22, 28 ∅9.52 ∅6.35
Модели 36, 45, 50 ∅12.7 ∅6.35
Модели 56, 71,
90, 112
∅15.9 ∅9.52
1.
2.
3.
Соединение трубы с наружным и внутренним бло-
ками.
Моменты затяжки см. ниже.
Совместите расширенный конец медной трубы
с центром резьбового соединения. Заверните
накидную гайку руками.
Затягивайте гайку с помощью динамометричес-
кого ключа, пока не услышите щелчок.
Не сгибайте соединительную трубу слишком
сильно, иначе она может сломаться. Пожалуйс-
та, при сгибании используйте трубогиб.
Для теплоизолирования труб используйте вспе-
ненный каучук с защитной пластиковой лентой.
Моменты затяжки гаек
•
•
•
•
•
Диаметр трубы, мм Толщина стенок, мм Момент затяжки, Нм
∅6.35 ≥ 0.5 15–30
∅9.52 ≥ 0.7 30–40
∅12.7 ≥ 1 45–50
∅15.9 ≥ 1 60–65
∅19.05 ≥ 1 70–75
ВНИМАНИЕ!
При соединении трубы с внутренним блоком ни-
когда не применяйте силу во избежание полом-
ки труб и появления утечек.
Соединительная труба должна опираться на
опоры, а не на другие блоки.
Соединение тройника
Y-тройник
•
•
•
