20 electrolux

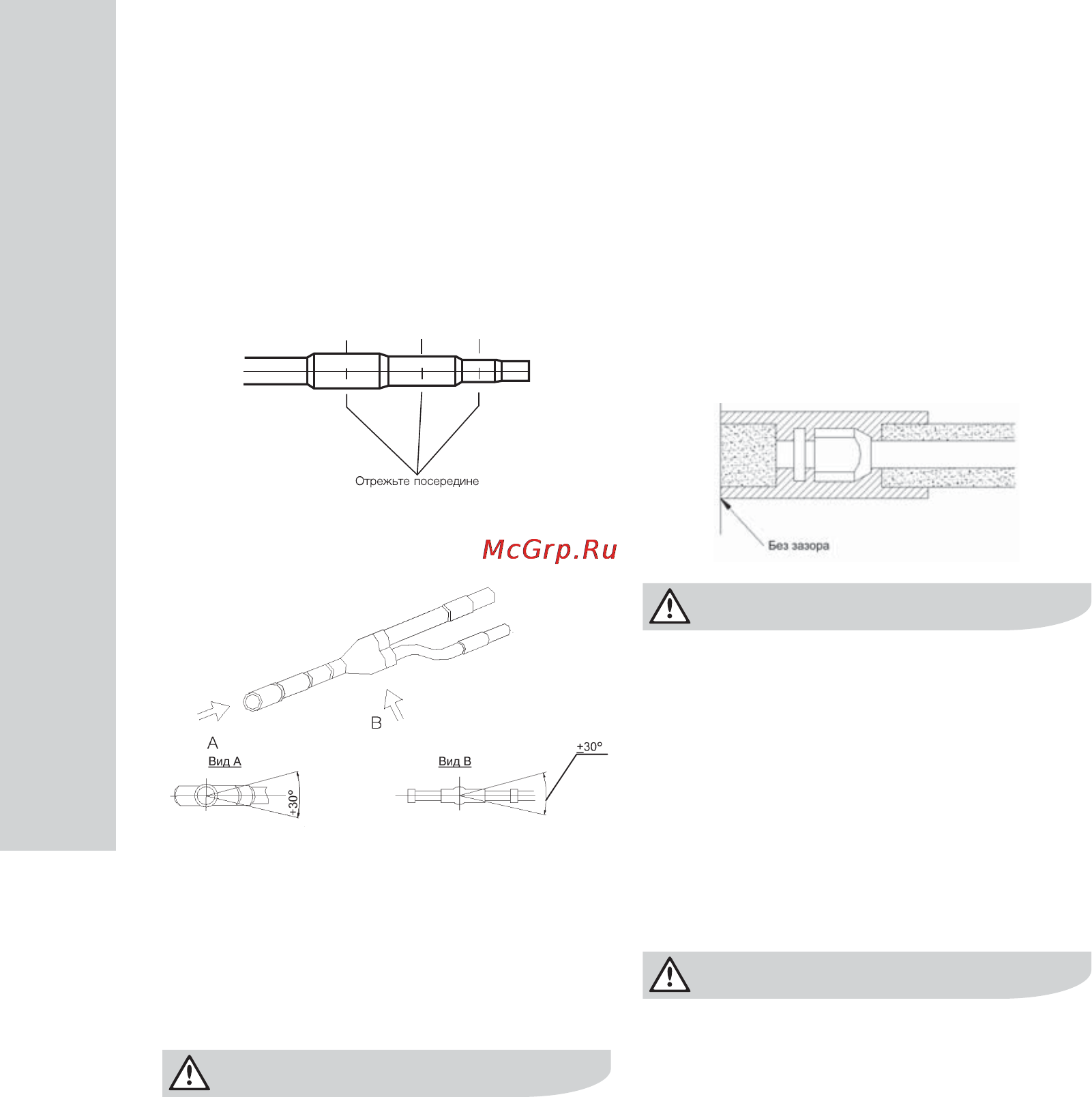

Y-тройник имеет вспомогательные переходни-
ки для труб разных диаметров. Если выбранный
размер трубы отличается от размера тройника,
труборезом отрежьте переходник посередине
участков с необходимыми диаметрами и тща-
тельно снимите заусенцы.
Y-тройник должен устанавливаться в верти-
кальном или горизонтальном положении.
На газовой трубе должна применяться тепло-
изоляция, выдерживающая температуру 120 °С
и выше. Не используйте для этого вспененный
пластик. Для предотвращения протечек кон-
денсата на жидкостной линии допускается ис-
пользовать вспененный пластик. Соединяйте
стыки теплоизоляции.
ВНИМАНИЕ!
В мультизональных системах кондициониро-
вания каждая труба должна быть помечена
идентифицирующей табличкой во избежание
неправильного подключения.
На входе тройника оставляйте как минимум
500 мм прямого участка. Для тройника FQ04
оставляйте как минимум 800 мм.
Для обеспечения нормального возврата масла
устраивайте масловозвратные петли на газовой
линии через каждые 6 м перепада высот между
внутренним и наружным блоком.
Монтаж защитного
слоя соединения
Для предотвращения конденсации влаги на
соединительных трубах и протечек газовая и
•
•
•
•
•
•
1.
жидкостная трубы должны быть закрыты теп-
лоизоляцией и липкой лентой.
Теплоизоляция жидкостной линии должна выдер-
живать 70 °С и выше, а газовой 120 °С и выше.
Например, вспененный каучук выдерживает
120 °С, а пенополиэтилен 100 °С.
Порты наружных и внутренних блоков долж-
ны быть закрыты теплоизоляцией без зазоров у
стенок внутренних и наружных блоков.
ВНИМАНИЕ!
Когда труба правильно защищена, не сгибайте ее
даже на небольшой угол, иначе она может трес-
нуть или сломаться.
4. Обмотайте трубу лентой.
Используйте липкую ленту для объединения
труб и кабеля в один жгут. Дренажная труба
должна идти отдельно от соединительных труб
и кабеля.
Наматывайте ленту с нахлестом на пол-витка.
Закрепите обмотанную трубу на стене крепежом.
ВНИМАНИЕ!
Не наматывайте защитную ленту слишком ту-
го во избежание снижения теплоизолирующей
способности. Проверьте, что дренажный шланг
идет отдельно.
Для изолирования труб и тройников приме-
няйте одинаковые материалы. Вспененный ма-
териал, поставляемый с тройником, нельзя
использовать для его теплоизолирования.
После правильного теплоизолирования и обма-
тывания труб уплотните отверстия в стенах.
5. Крепеж и защита труб.
Опирайте висящие трубы максимум каждый 1 м.
Во избежание повреждений защищайте наруж-
ные трубы кожухами.
2.
3.
•
•
•
•
•
•
•
•
