наружные блоки мультизональных систем 15
Соединительная труба модулей блока должна
поддерживать уровень во избежание аккумули-
рования масла в модуле.

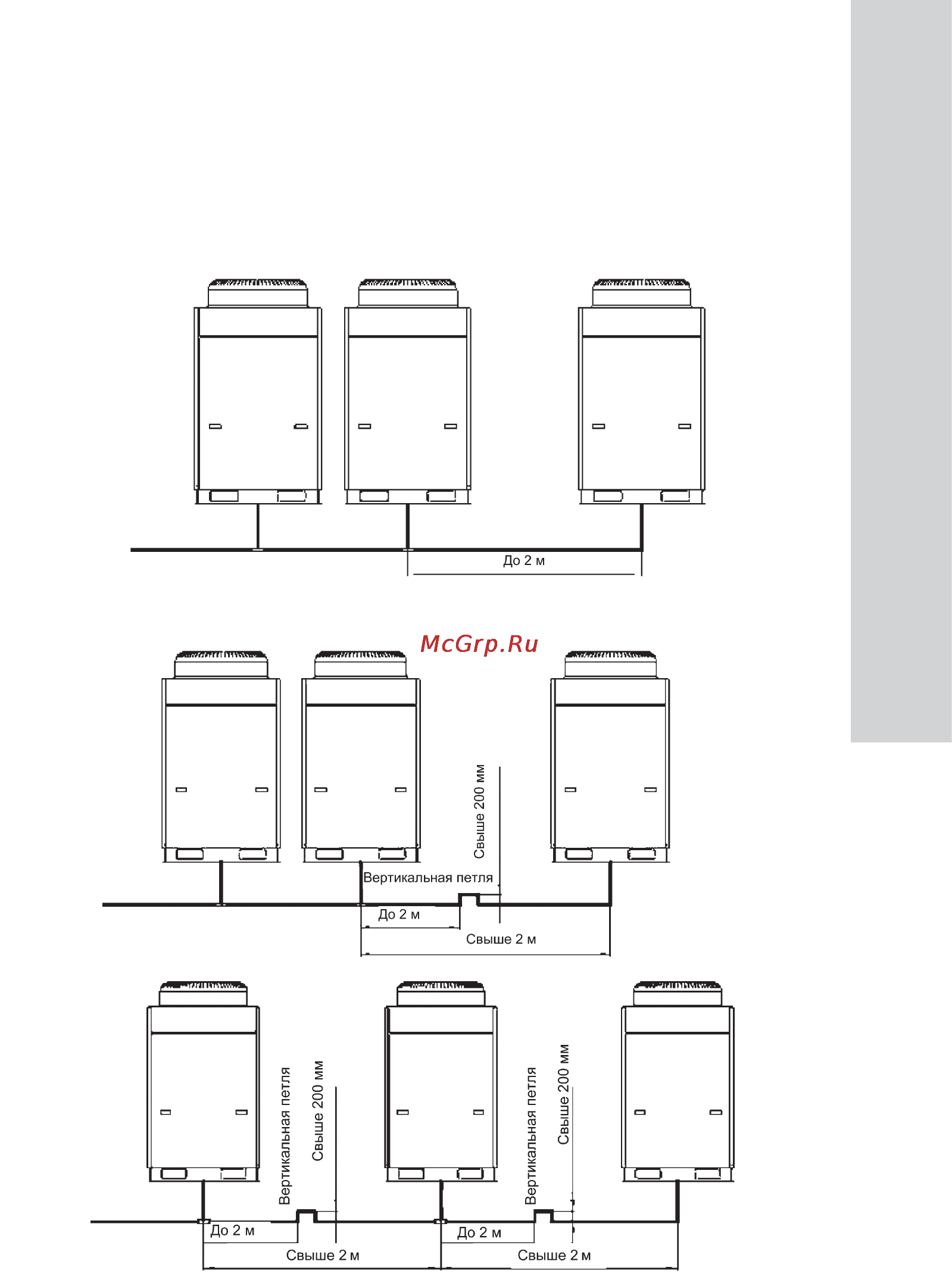

Если расстояние между тройником и блоком
или между тройниками больше 2 м, на расстоя-
6.
7.
нии не более 2 м от тройника должна быть вы-
полнена вертикальная петля высотой не менее
200 мм.
Расстояние до 2 м
•
Расстояние свыше 2 м•
