22 electrolux

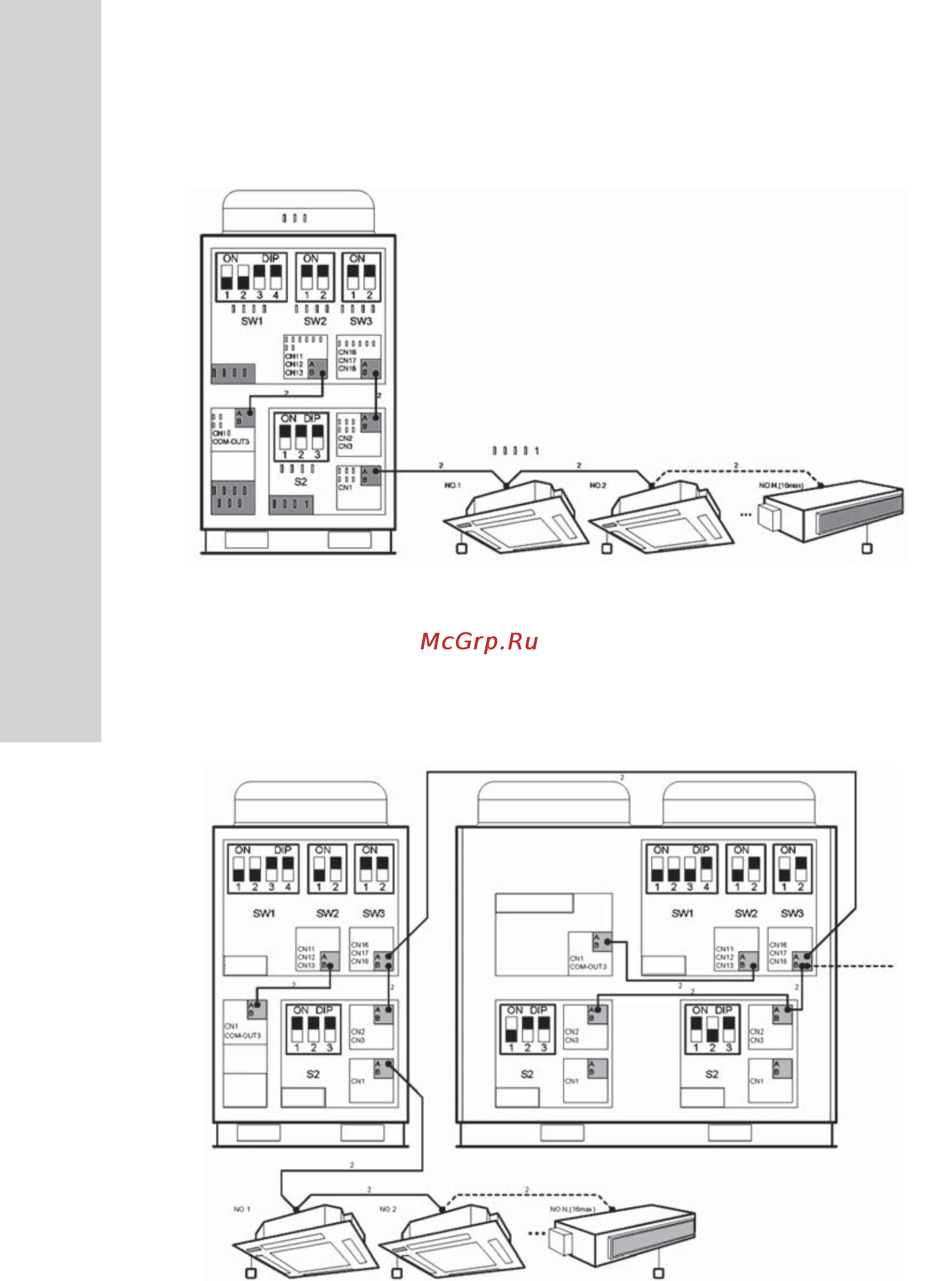

Соединение одиночного наружного блока.1.
Максимальное количество внутренних блоков,
подключаемых к одиночному наружному блоку че-
рез платы адаптеров, равно 16 × Количество плат
адаптеров.
Соединение модульного наружного блока че-
рез одну плату сопряжения.
2.
Для модульных одиночных наружных блоков на
главной плате следует задать количество и ад-
реса, иначе нормальная работа будет невозможна.
