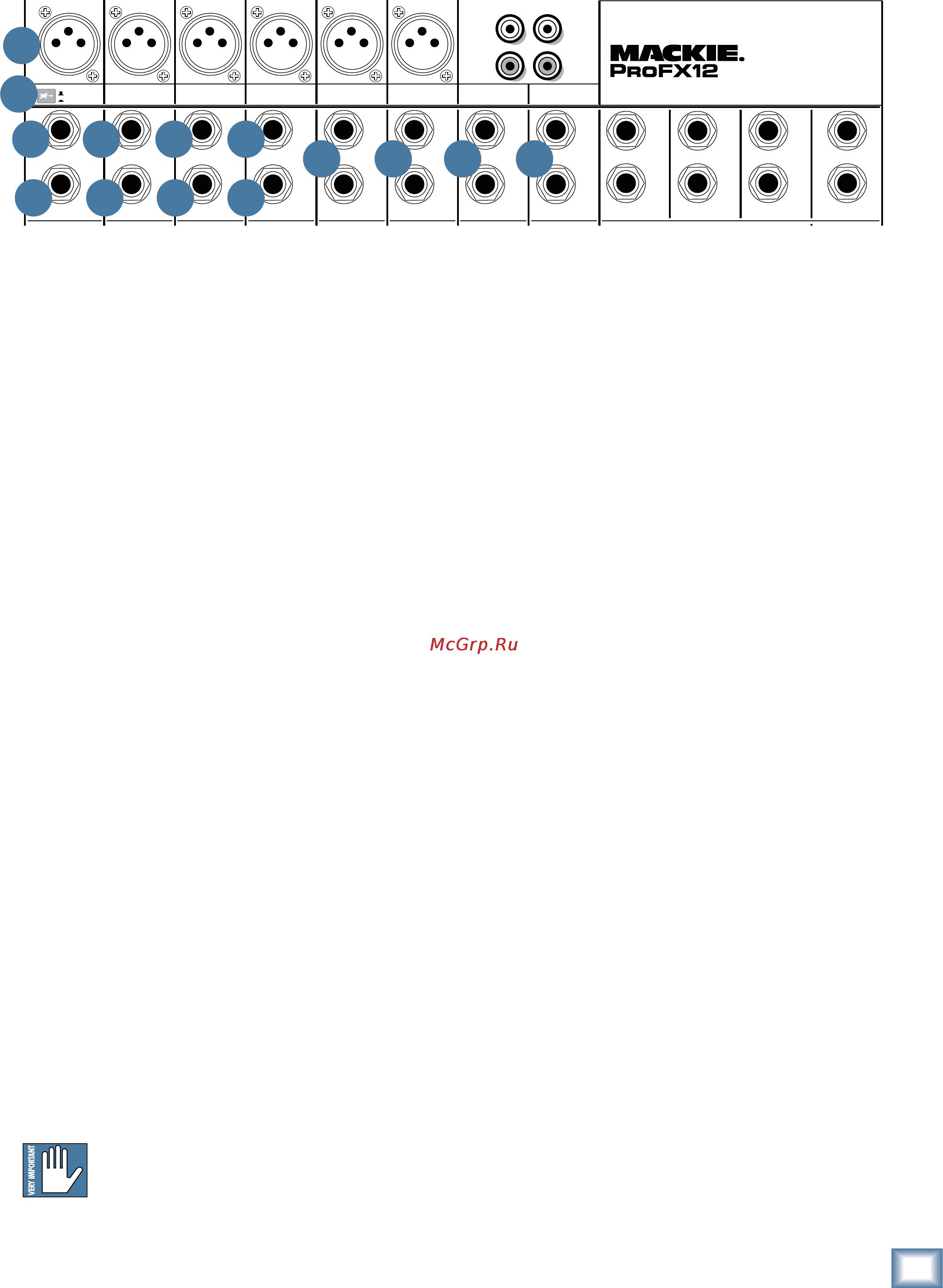

К передней панели инструмента вы можете под-
ключить такие устройства как микрофоны, линейные
инструменты и блоки эффектов, наушники; направляя
их сигналы на системы усиления звука, сценические
мониторы, процессоры эффектов, CD-проигрыватели/
рекордеры и т.д.
Более подробную информацию о разъемах, использу-
емых с ProFXX, вы сможете найти в Приложении B.
6. MIC
На микшере используются симметричные микро-
фонные входы с фантомным питанием для тех же целей,
что и при использовании студийных микшерных пане-
лей. Данный вид схемы обеспечивает сокращение шу-
мов и помех. Вы можете подключить к этим разъемам
практически каждый вид микрофона, оборудованный
стандартным XLR штекером.
Профессиональные ленточные, динамические и кон-
денсаторные микрофоны также могут быть подключе-
ны к этим входам. Микрофонные входы микшера ProFX
поддерживают любой уровень микрофона без пере-
грузки. Убедитесь, что выполнили процедуру настройки
усиления на стр. 3.

Большинство профессиональных конденсаторных
микрофонов требуют наличия фантомного питания,
позволяющего микшеру посылать низкое напряжение
постоянного тока на электронную схему микрофона че-
рез аудио кабели. (Полупрофессиональные конденса-
торные микрофоны часто оборудованы батарейками
для тех же целей.) Фантомное питание получило свое
название за возможность быть невидимым для динами-
ческих микрофонов (например, SM57/SM58), которые
не используют внешнее питание.
Фантомное питание микшера ProFX управляется вы-
ключателем фантомного питания [32]. (Это означа-
ет, что фантомное питание всех микрофонных входов
включается/выключается одновременно.)
Не подключайте несимметричные или лен-
точные микрофоны в микрофонные входы
при включенном фантомном питании. Так-
же, не подключайте инструменты к микрофонным вхо-
дам при включенном фантомном питании, если не
убеждены, что это безопасно.
7.  LINE/HIZ
Для подключения гитары непосредственно к микше-
ру без использования директ-бокса нажмите эту кноп-
ку, а затем подключите гитару к ¼-дюймовому TRS вхо-
ду канала 1 [8]. Входное сопротивление будет оптимизи-
ровано для прямого соединения и будет обеспечена вы-
сокая надежность соединения.
При включении этой кнопки ¼-дюймовый TRS вход
будет функционировать в качестве линейного входа,
аналогично остальным монофоническим линейным
входам [9].
Для использования гитары и других инструментов
на остальных каналах необходимо воспользоваться
внешним директ-боксом. Без директ-бокса (или при
выключении данной кнопки) гитары могут звучать при-
глушенно и хрипло.
8.  LINE/HIZ    1
Этот ¼-дюймовый разъем использует ту же схему (но
не фантомное питание), что и микрофонный предуси-
литель, и может управляться симметричными или не-
симметричными источниками.
Для подключения симметричного линейного контак-
та к этому входу воспользуйтесь ¼-дюймовым штеке-
ром TRS.
Для подключения несимметричных линейных кон-
тактов к этому входу воспользуйтесь 1/4-дюймовым TS
штекером или кабелем инструмента.
К этому линейному входу также можно подключить
инструменты при включении переключателя hi-z [7].
Это позволит подключать гитары непосредственно к ка-
налу 1 без использования директ-бокса.
