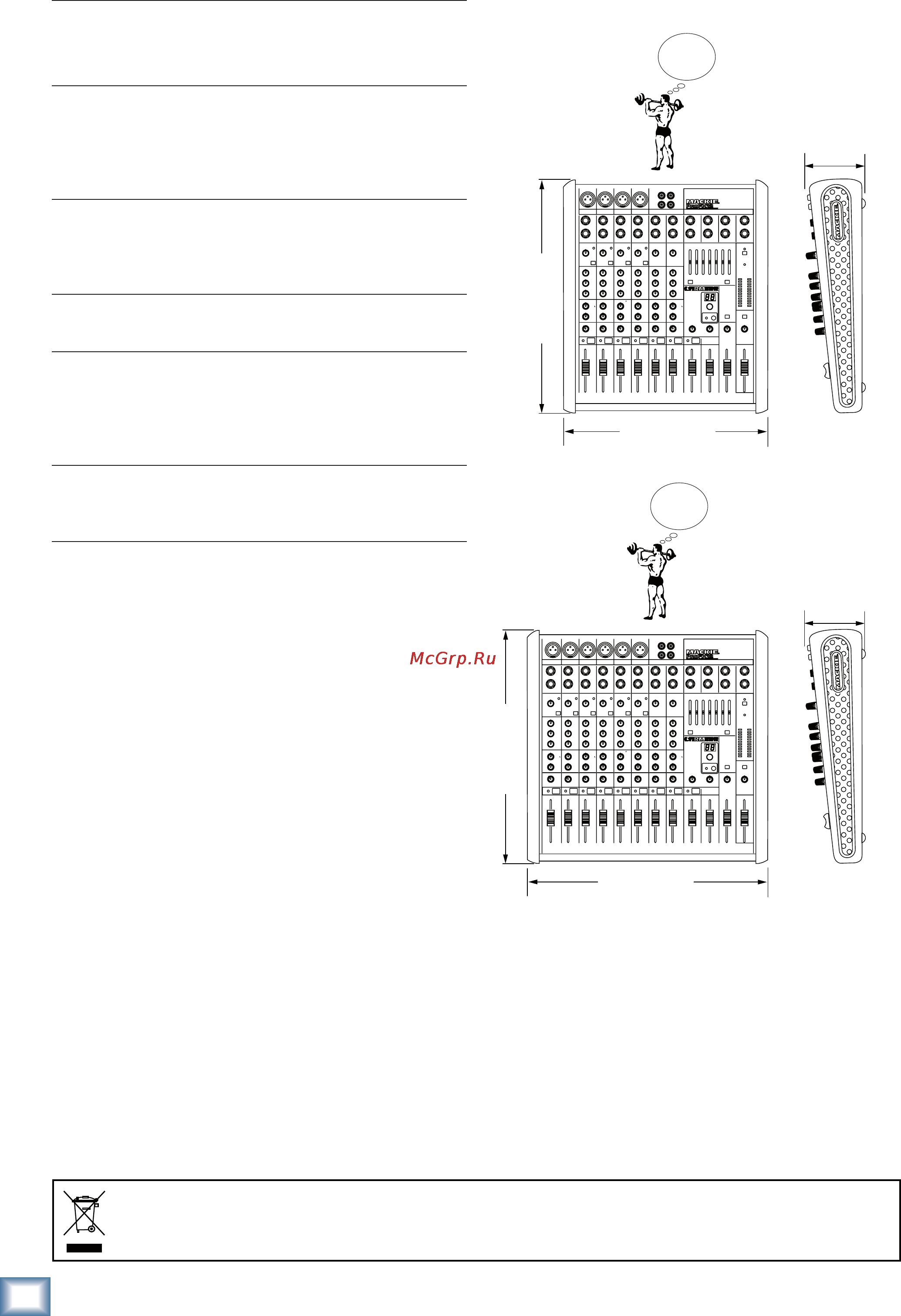

![Mackie PROFX12 [30/35] Profx8 и profx12](/views2/1008343/page30/bg1e.png)
ProFX8 и ProFX12
ProFX8 и ProFX12
30
Шкала индикаторов
Main L/R Mix
Две колонки по 12 сегментов в каждой:
OL (+20 дБн), +15, +10, +6, +3, 0 (0 дБн), -2, -4, -7, -10, -20 и -30
7-полосный графический эквалайзер
Центральные частоты 125, 250, 500, 1, 2, 4, 8 кГц.
Усиление ±15 дБ
Назначения на Main или Monitor
Возможность обхода
USB
Форматы USB 1.1
Вход/выход Стерео вход/ стерео выход
А/Ц/А 16 бит/44,1 кГц/ 48 кГц
Фантомное питание
48 В постоянного тока одновременно на всех каналах Mic
Требования питания
Диапазон напряжения 100-240 В переменного тока, 50/60 Гц
Потребляемая мощность: 20 Вт (ProFX8)
25 Вт (ProFX12)
Разъем питания 3-контактный IEC
Габариты (В x Ш x Г)
ProFX8 357 мм x 290 мм x 91мм
ProFX12 357 мм x 370 мм x 91мм
Вес
ProFX8 3,2 кг
ProFX12 4,1 кг
габариты
LOUD Technologies Inc. постоянно совершенствует свои продукты,
используя новые и улучшенные материалы, компоненты и внедряя
новые способы производства. Таким образом, мы оставляем за собой
право изменять технические характеристики продуктов без пред-
варительного предупреждения.
«Mackie» и «Running Man» являются торговыми марками LOUD
Technologies Inc. Другие марки или названия изделий являются
торговыми марками или зарегистрированными торговыми марками
соответствующих правообладателей. © 2009 LOUD Technologies Inc.
Все права защищены.
Правильно утилизируйте данный продукт. Этот символ обозначает, что данный продукт не может быть утилизирован вместе с бытовым мусором в соответствии с директивой WEEE (2002/96/EC) и местным законода-
тельством. Данный продукт необходимо предоставить в центры утилизации электрического и электронного оборудования (EEE). Несоответствующая утилизация такого типа отходов может оказать отрицательное влияние
на окружающую среду и здоровье населения из-за присутствия в данных устройствах потенциально опасных веществ. В то же время соответствующая утилизация данного продукта будет способствовать эффективному
использованию естественных ресурсов. Более подробную информацию о пунктах сбора оборудования и утилизации вы можете узнать в местном офисе или в службе утилизации бытовых отходов.
ВЕС
3,2 кг
91 мм
290 мм
357 мм
ВЕС
4,1 кг
91 мм
370 мм
357 мм
