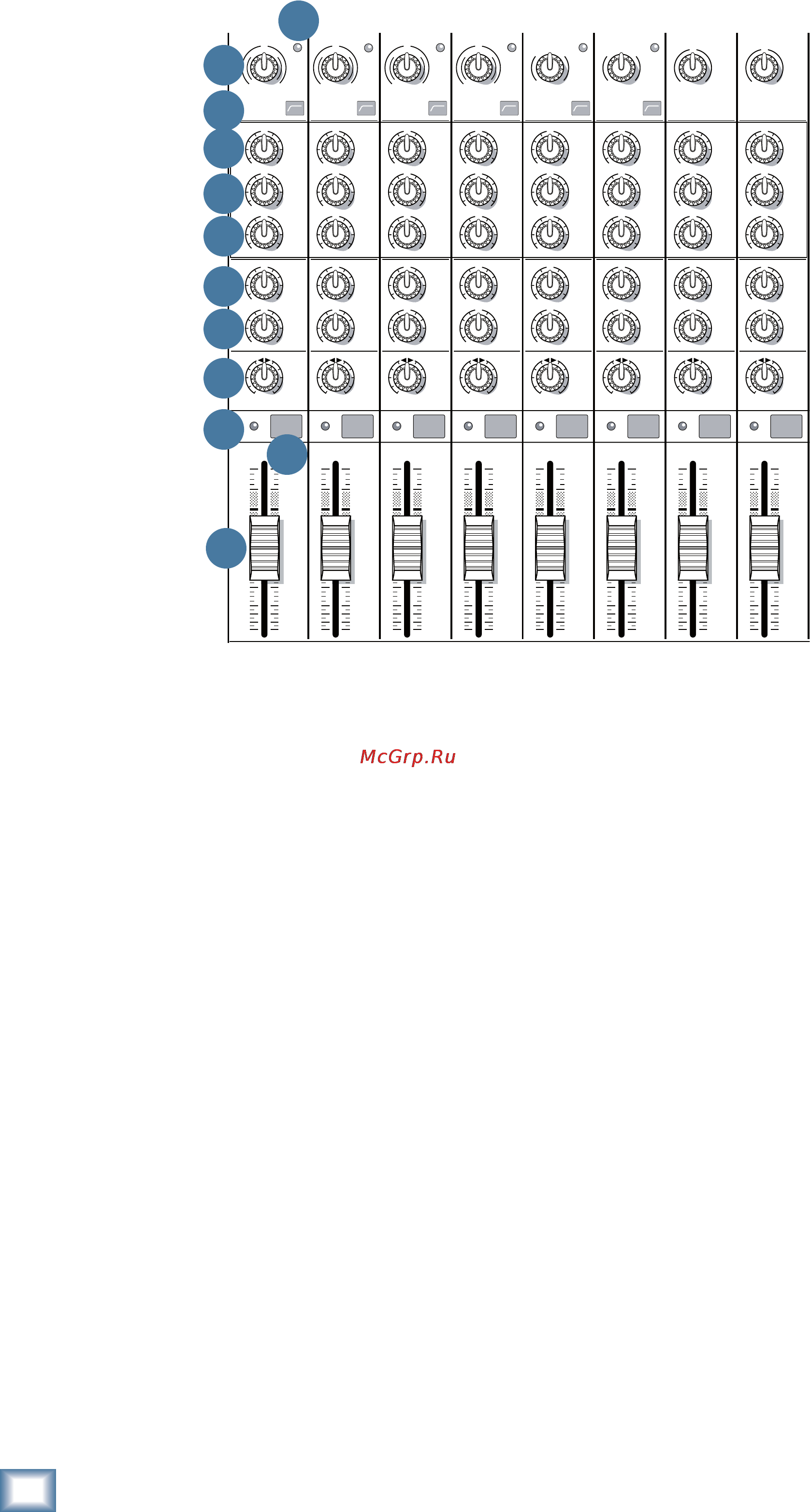

27. регулятОр AUX FX
Эти регуляторы определяют часть сигнала каждо-
го канала и настраивают микс эффектов, подаваемых на
внутренний процессор эффектов и внешние процессоры
через выход FX [14].
Сигнал Aux FX, поступающий с гибридных и стерео-
фонических каналов представляет собой монофониче-
скую сумму левой и правой частей этих каналов.
Эти регуляторы будут отключены при установке в ми-
нимальное положение, будут подавать единичное усиле-
ние при установке в центральное положение, и создадут
до 15 дБ усиления в максимальном положении.
Канальный фейдер [31], кнопка Mute [30] и осталь-
ные канальные регуляторы не влияют на выходной сиг-
нал эффектов, в отличие от регулятора Pan [28]. Регуля-
тор Aux FX является постфейдерным.
Сигнал эффектов, передаваемый на внутренний про-
цессор эффектов и выходной разъем посыла эффектов,
представляет собой сумму (микс) всех каналов, чьи регу-
ляторы aux FX установлены в значение, выше минималь-
ного. Общий уровень сигнала посыла эффектов настраи-
вается с помощью главного регулятора FX [52].
Сигнал FX из встроенного процессора эффектов до-
бавляется к главному миксу с помощью фейдера FX
return [46], а также добавляется к сигналу мониторов
при использовании регулятора FX to mon [54].
28. регулятОр PAN
Эти регуляторы настраивают количество сигнала по-
сыла каналов на левые и правые выходы. На монофони-
ческих каналах эти регуляторы функционируют в каче-
стве потенциометров. На гибридных и стереофониче-
ских каналах эти регуляторы функционируют в качестве
регуляторов баланса в домашней стереосистеме. Они не
влияют на настройки Aux Mon или миксы FX.
29. сВетОДиОДНый иНДиКатОр OL
Этот светодиодный индикатор горит, если сигнал ка-
нала слишком высок, указывая на возможность появле-
ния искажений из-за перегрузки.
Светодиодный индикатор OL расположен раньше ка-
нального фейдера [31] на пути сигнала, таким образом,
фейдер не оказывает эффекта при попытке отключить
индикатор OL.
Перегрузка может возникнуть при установке регу-
лятора Gain [20] в очень высокое значение, поэтому ре-
комендуем проверить, насколько часто мигает светоди-
одный индикатор Level Set [21]. Если индикатор мигает
очень часто, уменьшите уровень усиления.
Перегрузка также может возникнуть при установке
канальных эквалайзеров [23-25] в очень высокое значе-
ние. Убедитесь, что настройки эквалайзера не очень вы-
сокие. Воспользуйтесь переключателями Low Cut [22],
если перегрузка возникла из-за неправильной настрой-
ки низких частот.
30. КНОПКа MUTE
Нажмите эту кнопку для отключения звука каналов в
главном миксе. Звук выходного сигнала Aux Mon канала
не будет отключен, но звук эффектов подаваемого сигна-
ла на внутренний процессор эффектов FX и в разъем FX
send [14] будет отключен.
31. фейДеры КаНалОВ
Эти фейдеры предназначены для управления уровнем
каналов, начиная с минимального уровняотключения,
единичного усиления и до 10 дБ дополнительного усиле-
ния. Монофонические каналы оборудованы монофони-
ческими фейдерами, а гибридные и стереофонические
каналы – стерео фейдерами.
При правильной установке регулятора усиления [20]
фейдеры устанавливаются в положение вокруг единич-
ного усиления (U).
