Руководство пользователя
руководство пользователя
26
27
2
2
3
1
1
3
3
2
1
TIPSLEEVESLEEVE
: 
 «XLR»
Микшеры Mackie для подключения используют
3-контактные «XL разъемы для всех микрофонных
входов, распайка которых выполнена следующим об-
разом: контакт 1 предназначен для заземления, контакт
2 – для горячего или положительного контакта аудио
сигнала, а контакт 3 – для холодного или отрицатель-
ного контакта сигнала. См. Рисунок А. Эта распайка
осуществляется в соответствии со стандартами AES
(Общество инженеров по звуковой технике).
Воспользуйтесь штекером «XL, расположенным на
конце микрофонного кабеля для подключения к гнезду
XLR.

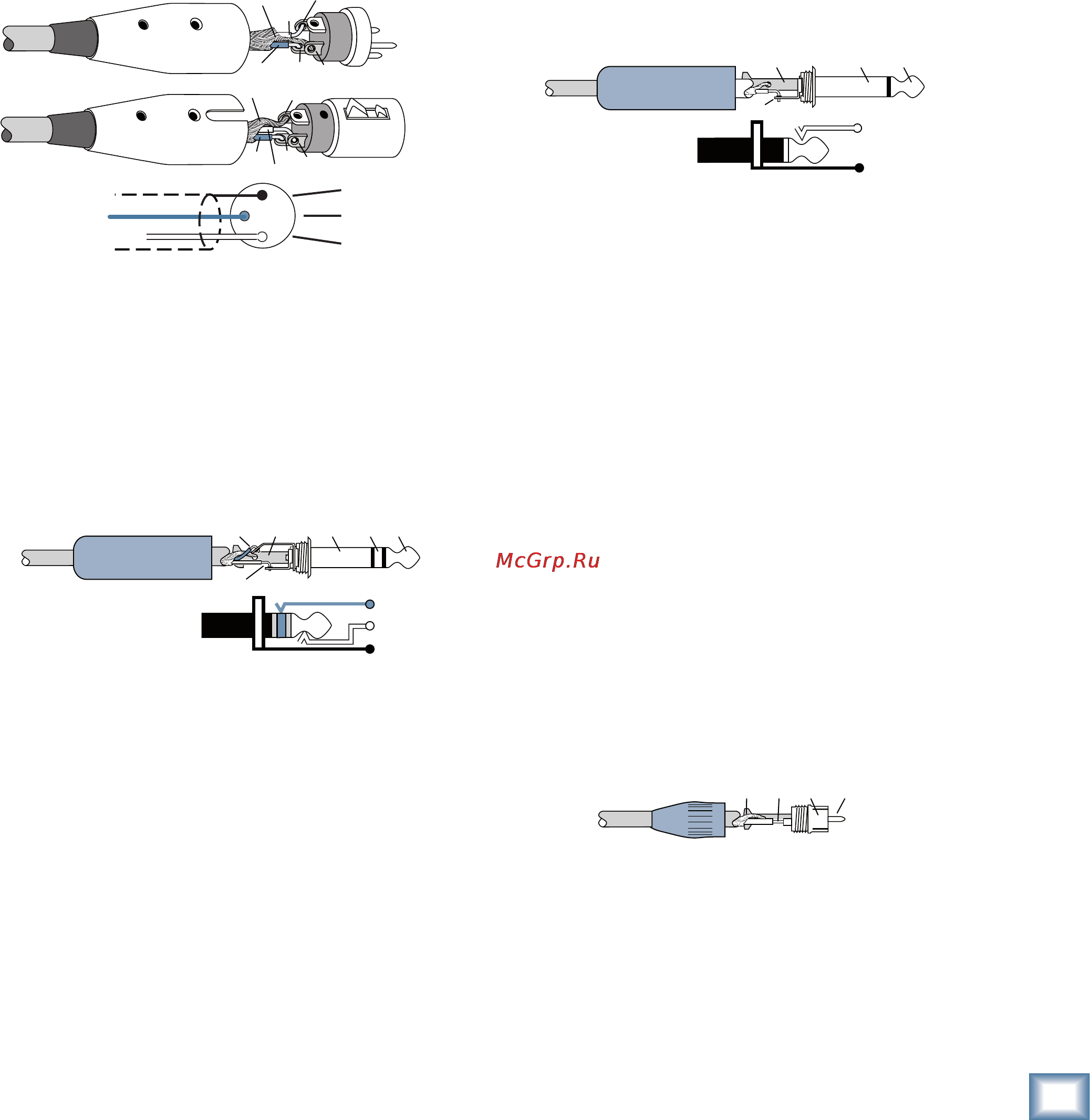

Рисунок А: Разъёмы XLR
1/4- TRS 

«TRS» является сокращением термина Tip-Ring-
Sleeve, обозначающего три контакта соединения,
доступных в стереофонических или симметричных
разъемах. См. Рисунок В.
Рисунок B: Штекеры TRS
Разъемы и штекеры TRS используются в следующих
условиях:
Для подключения стерео наушников, а также
стерео микрофонов и стереофонических линей-
ных подключений. При стерео подключении
1/4-дюймовые TRS разъемы и штекеры соединя-
ются следующим образом: наконечник к левому
контакту, кольцо к правому и рукав к заземлению.
Микшеры Mackie не допускают подключения
1-штекерного стереофонического микрофона.
Они должны быть разделены на правый и левый
каналы, которые подключаются в два разъема.
Симметричные монофонические схемы. При
симметричном подключении 1/4-дюймовые TRS
разъемы и штекеры соединяются следующим об-
разом: наконечник к горячему контакту, кольцо к
холодному и рукав к заземлению.
Несимметричная схема посыла/возврата. При
«Y» подключении 1/4-дюймовые TRS разъемы и
штекеры соединяются следующим образом: на-
конечник к посылу сигнала, кольцо к возврату и
рукав к заземлению.
TS
«TS» является сокращением термина Tip-Sleeve,
обозначающего два контакта соединения, доступных в
монофонических 1/4юймовых разъемах. См. Рисунок
С.
Рисунок C: Штекер TS
Разъемы и штекеры TS используются в следующих
условиях несимметричных подключений: Наконечник
соединяется с аудио сигналом, рукав с заземлением.
Некоторые примеры:
Несимметричные микрофоны
Электрогитары и электронные инструменты
Несимметричные линейные подключения
 RCA
Штекеры RCA типа (также известные как штекеры
телефонного типа) и разъемы обычно используются в
домашнем стерео и видео оборудовании. Эти контакты
являются несимметричными и аналогичны 1/4-дюймо-
выми TS разъемам и штекерам м. Рисунок С). Под-
ключите сигнал к центральному контакту, а заземление
и экран к окружающей оплетке.
Рисунок D: Штекер RCA
ЭКРАН
ХОЛОДНЫЙ
ГОРЯЧИЙ
КОЛЬЦО
НАКОНЕЧНИК
РУКАВ
ЭКРАН
ГОРЯЧИЙ
ХОЛОДНЫЙ
ЭКРАН
ХОЛОДНЫЙ
ГОРЯЧИЙ
КОЛЬЦО РУКАВ РУКАВ КОЛЬЦО НАКОНЕЧНИК
НАКОНЕЧНИК
НАКОНЕЧНИК
РУКАВ
РУКАВ НАКОНЕЧНИК РУКАВ НАКОНЕЧНИК
РУКАВ РУКАВ НАКОНЕЧНИК
НАКОНЕЧНИК
