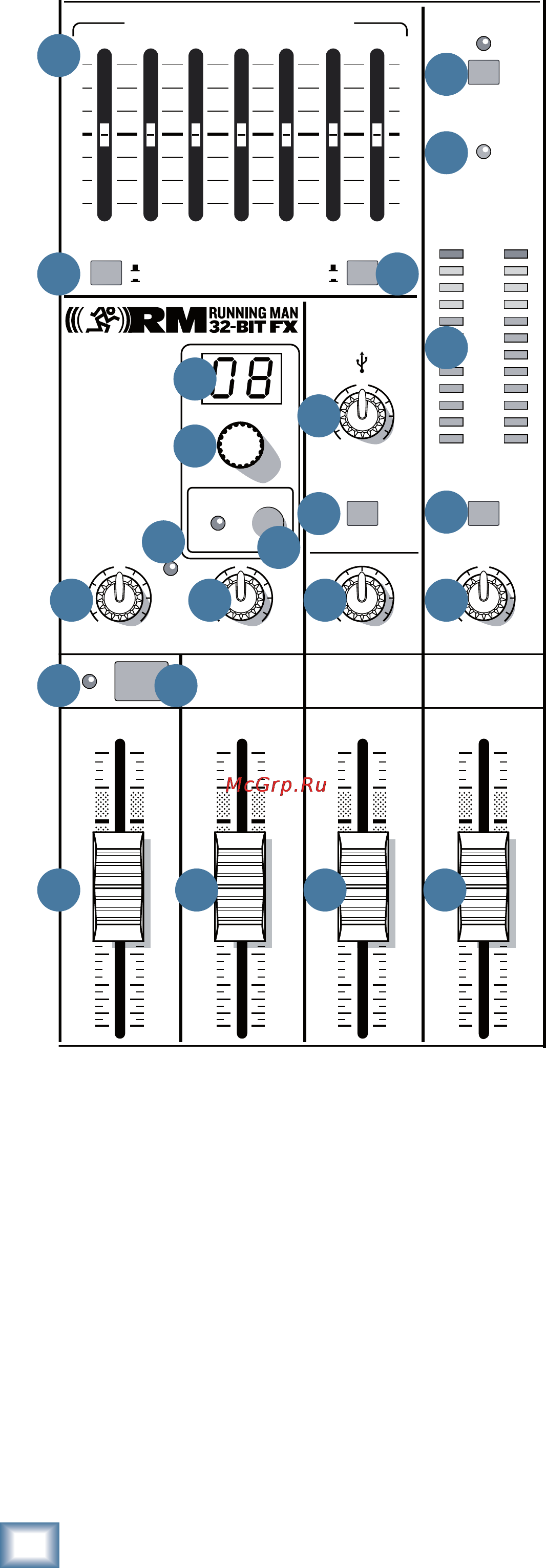

36. регулятОр TAPE LEVEL
Этот регулятор позволяет управлять уровнем входного
сигнала, поступающего во входные разъемы Tape In. Этот
регулятор расположен возле переключателя [35], поэтому
вы сможете быстро отключить звук всех каналов и запу-
стить фоновое звучание по завершении исполнения.
37. стереОфОНичесКий графичесКий эКВалайЗер
Этот семи полосный графический эквалайзер пред-
назначен для регулирования выходного сигнала главно-
го микса. Он оказывает влияние на линейные выходы [4,
15], но не на выходы Tape Out [19], на разъемы наушни-
ков [17] или на выход USB [5]. Этот эквалайзер может
использоваться для мониторинга микса вместо главно-
го микса при включении переключателя main mix/mon
[38]. Его легко можно обойти с помощью переключателя
EQ in/bypass [39].
Каждый слайдер позволит вам отрегулировать уро-
вень частотных полос, усилив или ослабив их на 15 дБ, и
не изменять их уровень при установке в среднее положе-
ние. Доступны следующие частотные полосы: 125, 250,
500, 1, 2, 4, 8 кГц.
Секция эквалайзера расположена перед главным фей-
дером [48] и индикаторами [34]. Работа на графическом
эквалайзере аналогична канальному эквалайзеру. Так
как доступно большое количество настроек будьте пре-
дельно внимательны, чтобы не расстроить существу-
ющий баланс звучания. Отключите ненужный частот-
ный диапазон, и повысьте уровень нужного диапазо-
на. Также, вы можете воспользоваться эквалайзером для
уменьшения некоторых частотных полос, на которых
возникла обратная связь.
38. ПереКлючатель MAIN MIX/MON
Этот переключатель позволяет определить, будет
ли стереофонический графический эквалайзер EQ [37]
использоваться для левого и правого канала главного
микса, или же он будет использоваться для мониторин-
га. Например, в некоторых случаях при использовании
графического эквалайзера для сокращения обратной
связи в мониторах, возникающих при близком располо-
жении микрофонов.
39. ПереКлючатель EQ IN/BYPASS
Этот переключатель предоставляет возможность для
быстрого включения или отключения стереофониче-
ского графического эквалайзера. Он также используется
для быстрой проверки настроек эквалайзера или для со-
кращения пути сигнала, если вы не хотите использовать
эквалайзер.
40. регулятОр USB INPUT LEVEL
Этот регулятор позволяет настроить уровень сигнала
двух каналов, поступающих из компьютера через порт
USB, в соотношении с миксом других каналов. Тщатель-
но настройте его для получения желаемого микса с дру-
гими каналами.
Входной сигнал USB, поступающий из программного
обеспечения, такого как Tracktion, может содержать тре-
ки отдельных инструментов, микс треков или обрабо-
танные треки.
35. ПереКлючатель BREAK
Этот важный переключатель быстро отключает звук
всех микрофонов и линейных входов. Это предотвратит
столпотворения исполнителей на сцене. Сигнал разъема
посыла на монитор [13] и посыла эффектов [14] не изме-
няется. В первую очередь рекомендуем проверить состо-
яние данного переключателя при возникновении непо-
ладок со звуком.
Вы можете воспроизвести стерео сигнал RCA входов
Tape [18] в главном стерео миксе и воспроизвести звук,
поступающий с вашего компьютера через входы USB.
