16

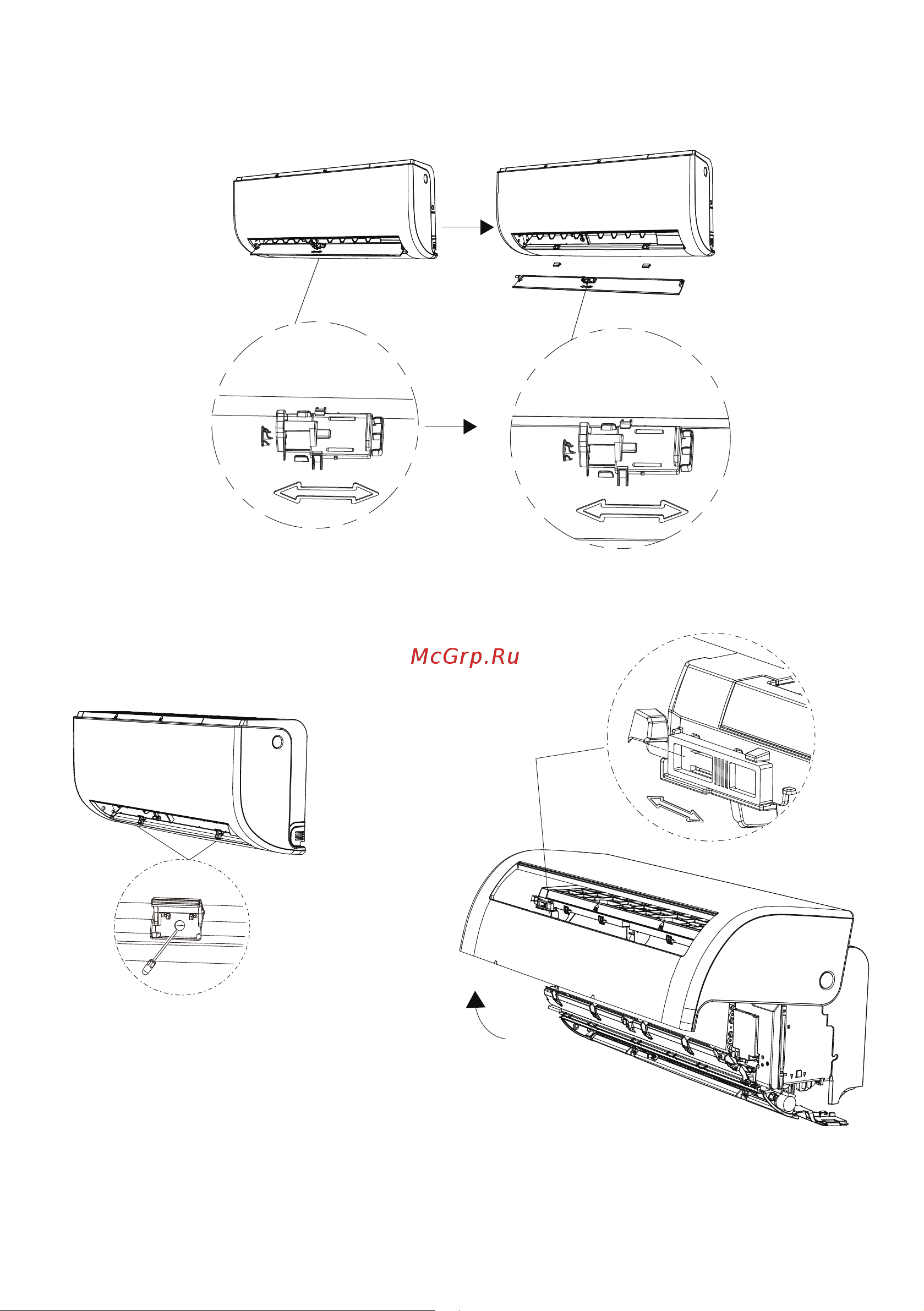

Подготовьте внутренний блок
Снимите жалюзи внутреннего блока. Для этого сдвиньте защелку с внутренней стороны жилю-
зи так, что бы крепление жалюзи вышло из зацепа.
Откройте заглушки винтов в нижней части внутреннего блока, открутите эти крепежные винты.
Откройте и зафиксируйте в открытом положении переднюю панель внутреннего блока с по-
мощью фиксатора с левой стороны.
