9

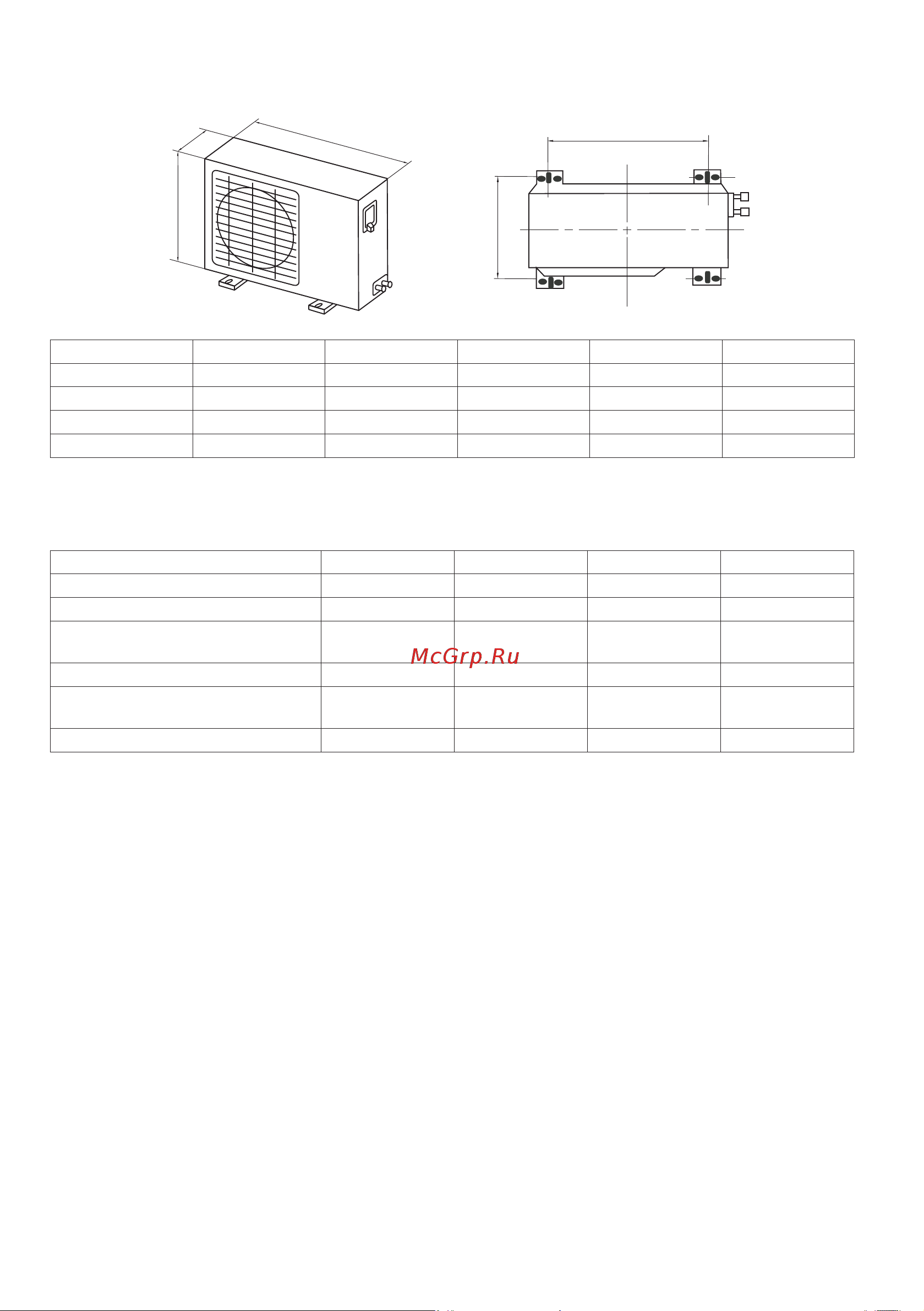

Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-H09KOA2 700 550 270 450 260
LU-H12KOA2 770 555 300 487 298
LU-H18KOA2 770 555 300 487 298
LU-H24KOA2 845 702 363 540 350
Диаметры трубопроводов
LS/LU-H09KOA2 LS/LU-H12KOA 2 LS/LU-H18KOA2 LS/LU-H24KOA2
Нагнетание (жидкость), мм Ø6,35 (1/4) Ø6,35 (1/4) Ø6,35 (1/4) Ø9,53 (3/8)
Всасывание (газ), мм Ø9,53 (3/8) Ø12,7 (1/2) Ø12,7 (1/2) Ø15,9 (5/8)
Максимальная длина трубопро-
вода, м
20 20 25 25
Максимальный перепад высот, м 8 8 10 10
Дозаправка хладагентом, грамм на
каждый метр свыше 5
20 20 20 40
Заводская заправка хладагентом, г 730 950 1 200 1 700
Внимание!
• Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
• Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
• При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
