Lessar LS-H09KOA2/LU-H09KOA2 [28/44] Минимально допустимые сечения проводов подключения в зависимости от потребляемого тока
![Lessar LS-H24KOA2/LU-H24KOA2 [28/44] Минимально допустимые сечения проводов подключения в зависимости от потребляемого тока](/views2/1844057/page28/bg1c.png)

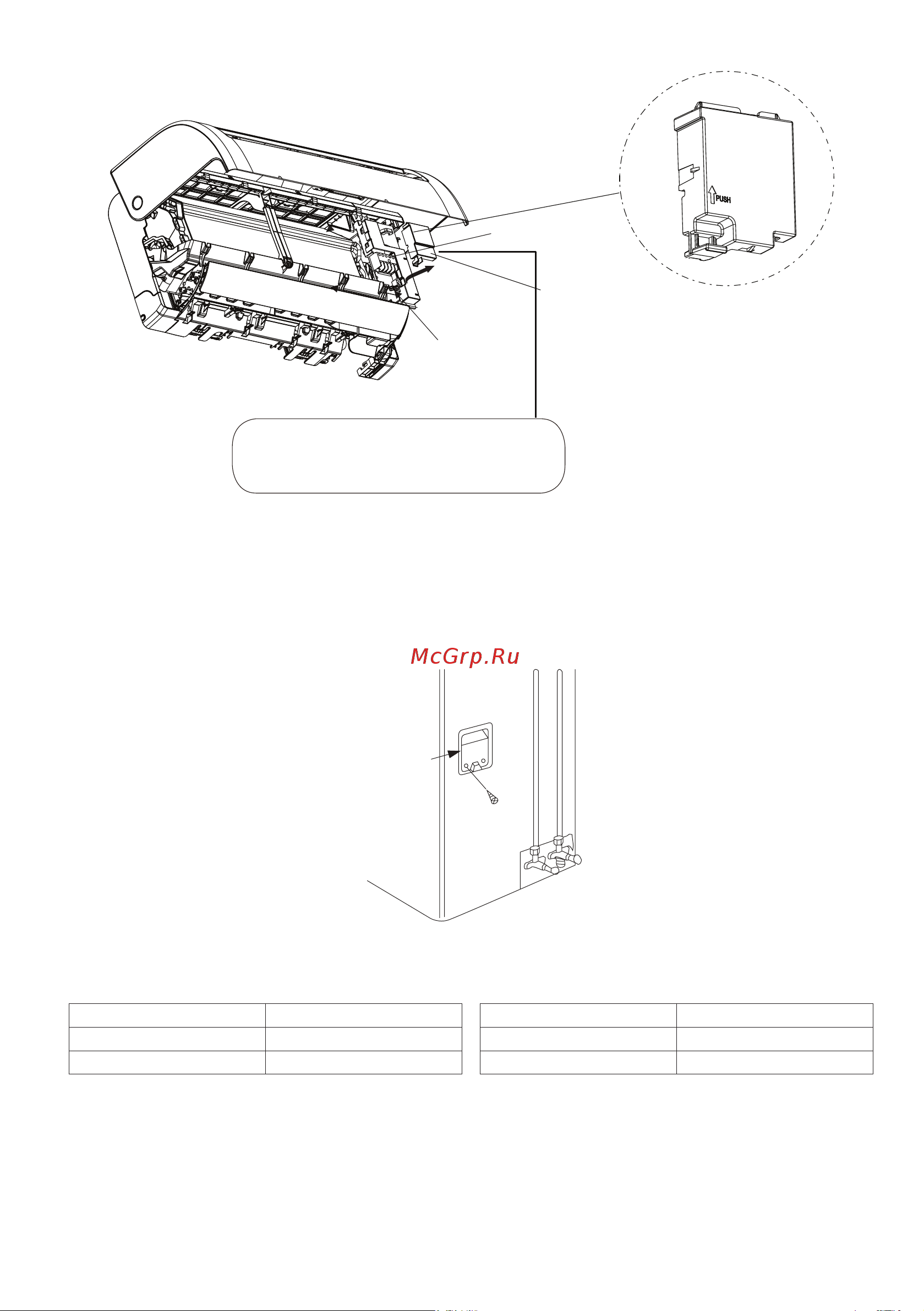

28
Терминал
Крышка
отсека
для
проводов
Держатель
кабеля
Наружный блок
• Подключите кабель к наружному блоку.
• Отвинтите крепежный винт и уберите защитную панель с боковины наружного блока.
• Сопоставьте цвета проводов с клеммами терминала, и соедините провода с клеммами тер-
минала.
• Провод должен проходить под кабельным зажимом и должен быть хорошо закреплен.
• Убедитесь, что вода не будет попадать на клеммы терминала.
• Убедитесь, что неизолированные части кабеля не касаются частей кондиционера.
Крышка
Минимально допустимые сечения проводов подключения в зависимости
от потребляемого тока
Ток, А Сечение провода, мм
2
Ток, А Сечение провода, мм
2
> 3 ≤ 6 0,75 > 10 ≤ 16 1,5
> 6 ≤ 10 1 > 16 ≤ 25 2,5
Внимание!
• В сплит-системах LS/LU-H09KOA2, LS/LU-H12KOA2, LS/LU-H18KOA2 электропитание
от источника питания подключается к внутреннему блоку!
• В сплит-системе LS/LU-H24KOA2 электропитание от источника питания подключа-
ется к наружному блоку!
