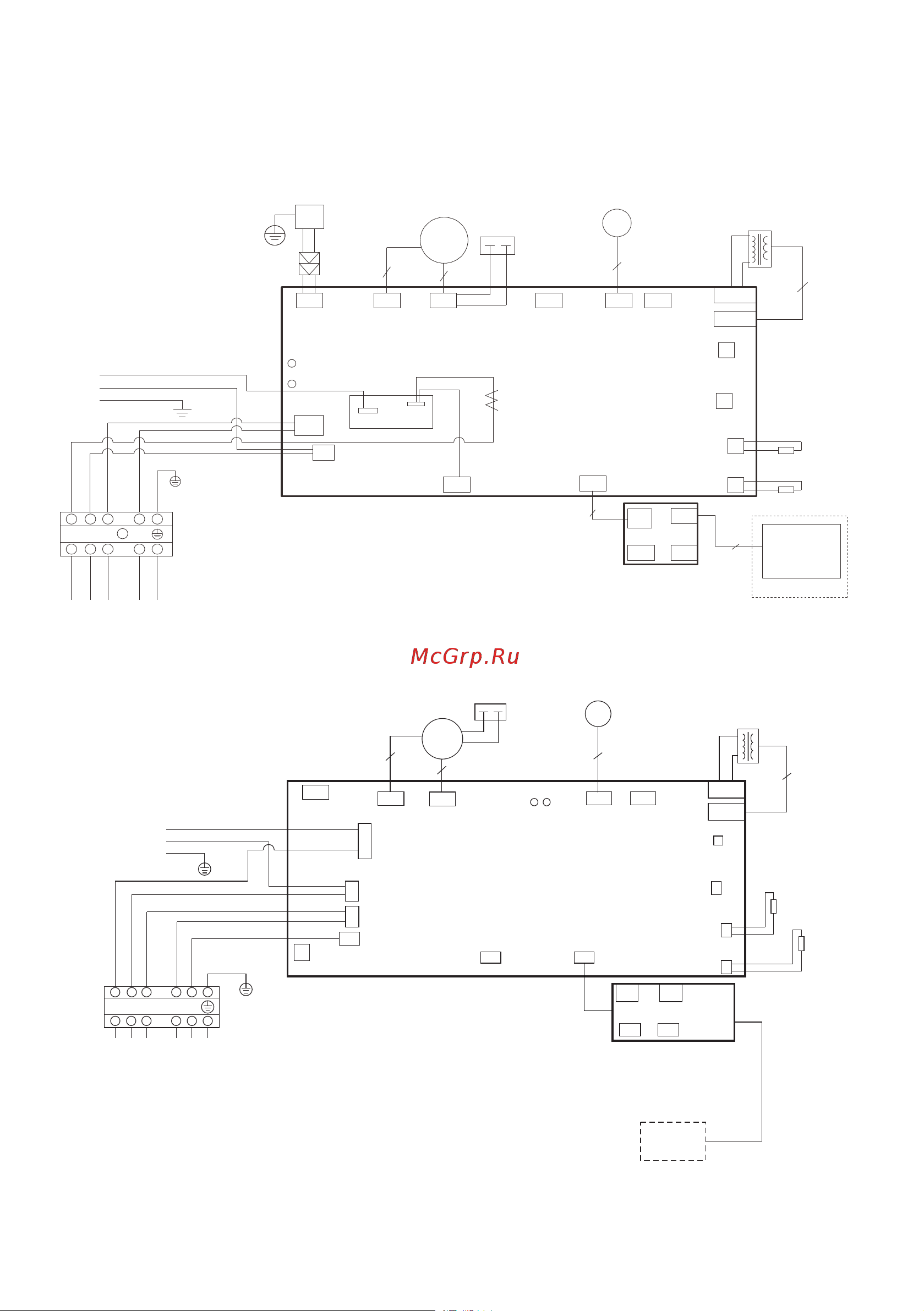

12. Электрические схемы
Внутренние блоки
LS-H09KOA2, LS-H12KOA2, LS-H18KOA2
Основная
плата
управления
Питание
1 ф / 220 В / 50 Гц
ж/з
N (синий)
L (коричневый)
2(N)1 3 4
К наружному блоку
красный
синий (черный)
желтый
синий
(зеленый)
P1/PN
P2/PL
вентилятор
CN27 CN13
3
CN12
5(3)
Ионизатор
(только для моделей 9к - 12к)
конденсатор
вентилятора
CN18
5(10)
двигатель
жалюзи
CN19 CN22
CN10
CN11
трансформатор
2(4)
CN26
CN29
датчик темп.
воздуха
CN14
CN15
датчик темп.
трубы
CN18
4
4
плата дисплея
CN1
CN3
CN4 CN2
ОПЦИЯ
контроллер
Wi-Fi
детектор
тока
CN32
CN30
3(COM)
4(N.O.)
L-OUT
L-IN
RY1
N-IN
LS-H24KOA2
Основная плата управления
CN27
Вентилятор
Конденсатор
вентилятора
3
5
CN13 CN12
P2 P1
Двигатель
жалюзи
5(10)
CN19 CN22
Трансформатор
2(4)
CN10
CN11
CN26
CN29
CN14
CN15
Датчик темп.
воздуха
Датчик темп.
трубы
Плата дисплея
CN1 CN3
CN4 CN2
ОПЦИЯ
Wi-Fi
управление
CN32 CN18
Питание
220 В / 50 Гц
черный
синий
ж/з
красный
синий
CN16
L_IN
N_IN
CN_COMP
CN30
4-ходовой
вентилятор
1
2
желтый
зеленый
коричневый
1 2(N) 3 4 5
К наружному блоку
