Lessar LS-H09KOA2/LU-H09KOA2 [32/44] Удаление воздуха
![Lessar LS-H24KOA2/LU-H24KOA2 [32/44] Удаление воздуха](/views2/1844057/page32/bg20.png)
32
Удаление воздуха
Порядок действий.
(Рекомендации по использованию манометрического коллектора см. в руководстве по эксплу-
атации заправочной станции.)
Отверните и снимите технологические гайки 2- и 3-ходовых запорных вентилей, соедините
заправочный шланг манометрического коллектора с сервисным портом 3-ходового запорного
вентиля. При этом оба вентиля должны быть закрыты. Соедините шланг манометрического
коллектора с вакуумным насосом. Полностью откройте сторону низкого давления манометри-
ческого коллектора. Включите вакуумный насос.
Стрелка манометра низкого давления должна постепенно уйти в минусовую зону. Через 15
минут работы насоса проверьте показания. Стрелка должна показывать (–1 кг/см
2
) или ниже.
Если стрелка показывает положительное давление или 0, вероятно в системе есть негерме-
тичное соединение или повреждение трубопровода. Устраните неисправность и выполните
вакуумирование заново. Поврежденный участок можно найти, опрессовав трубопровод азо-
том под давлением до 25 кг/см
2
.
Вакуумируйте систему не менее 30 минут. Если манометр показывает давление (–1 кг/см2)
и ниже, закройте клапан низкого давления на коллекторе, выключите насос и оставьте на 5
минут систему с подключенным манометрическим коллектором.
Если давление не поднимается, откойте клапан на манометрическом коллекторе и продолжи-
те вакуумирование еще 15 минут, закройте вентиль на манометрическом коллекторе.

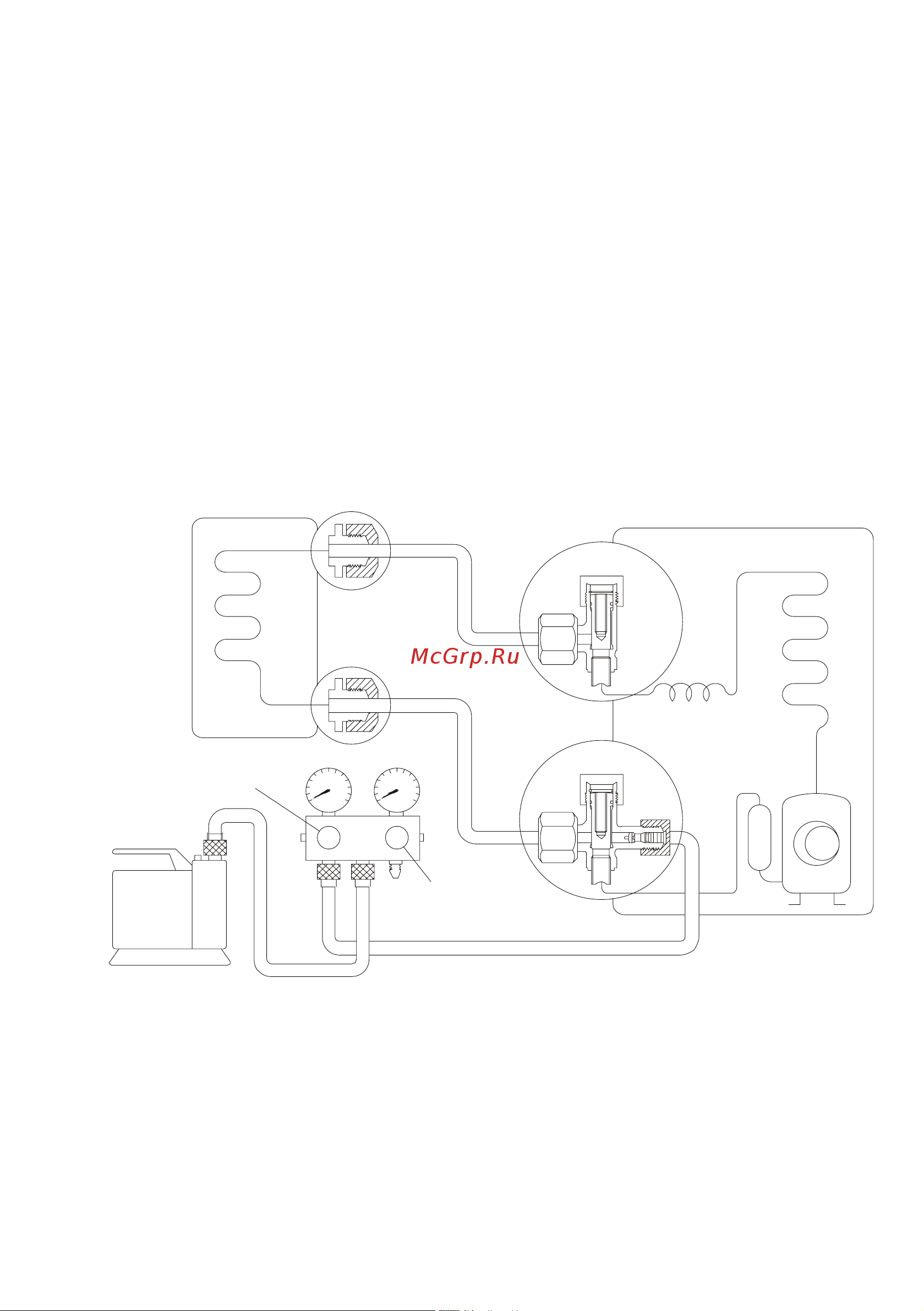

Lo Hi
(Внутренний
блок )
(Сторона жидкости)
(Наружный блок)
2-ходовой
вентиль
3-ходовой
вентиль
Закрыто
Закрыто
Закрыто
Открыто
Вакуумный
насос
(Сторона газа)
