8

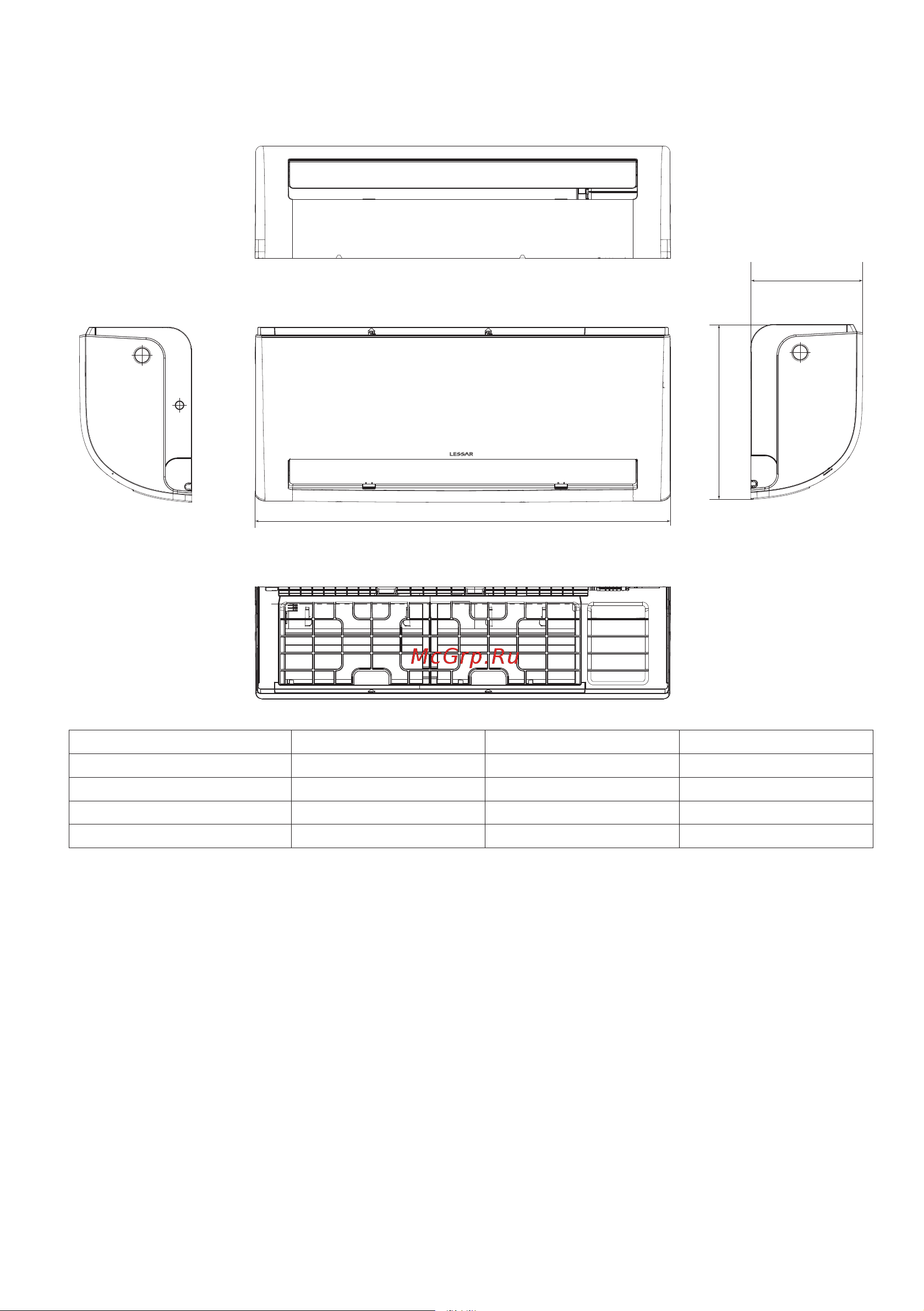

3. Габаритные размеры
Внутренний блок
А
B
C
Модель А, мм В, мм С, мм
LS-H09KOA2 717 302 193
LS-H12KOA2 805 302 193
LS-H18KOA2 964 325 222
LS-H24KOA2 1106 342 232
