19
Более 30 см
Более 50 см
Более 60 см
Более 30 см
Ключ
Болт
Гайка
• Убедитесь, что растения или животные не попадут под входящий или исходящий потоки
воздуха.
• Выберите место установки с учетом массы блока и так, чтобы шум и вибрация были мини-
мальны и не мешали вам и вашим соседям.

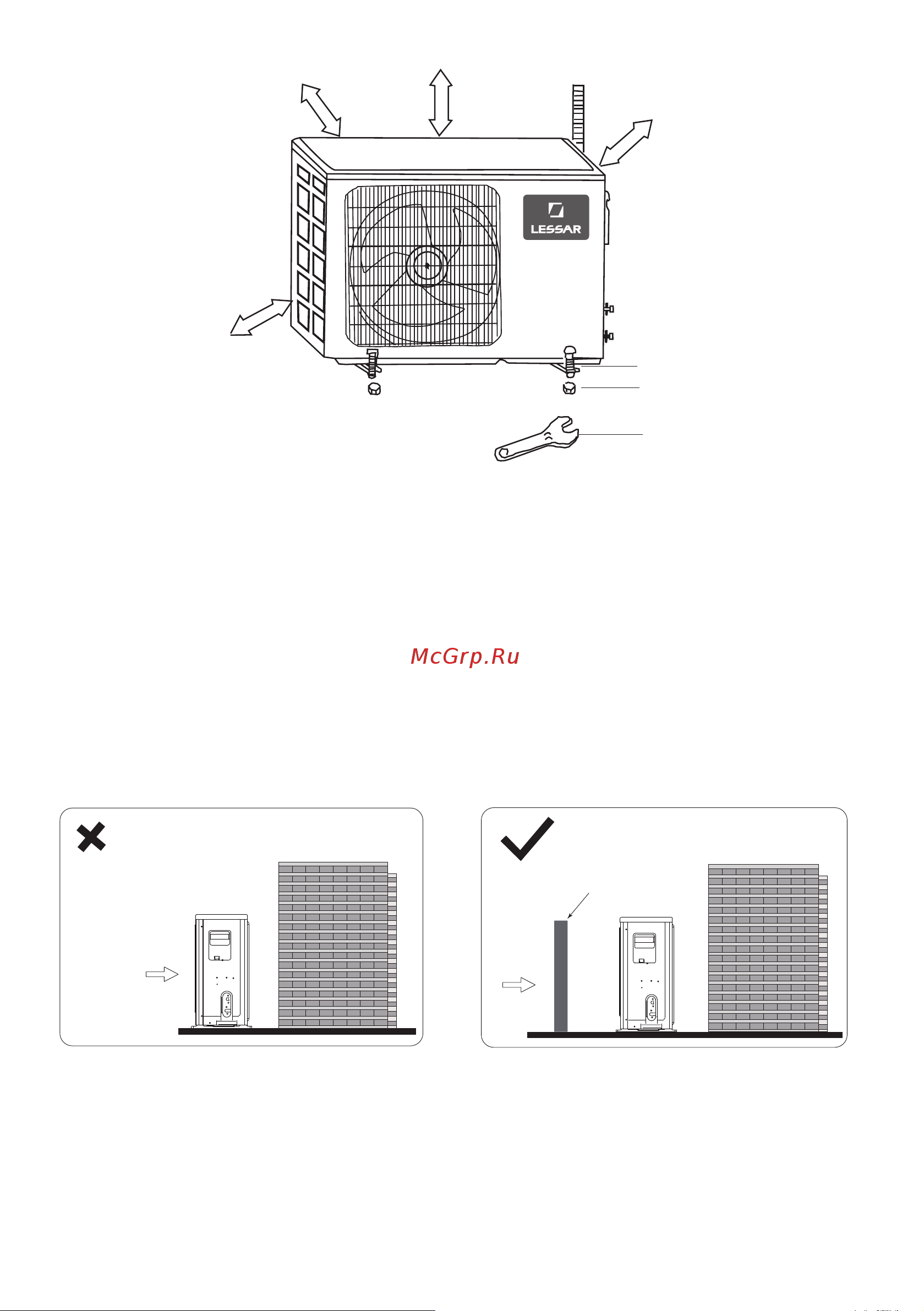

Установка ветрозащитного экрана
В случае монтажа наружного блока в области с сильной ветровой нагрузкой предусмотрите
защитный экран на расстоянии 200 мм от лицевой панели наружного блока. Это необходимо
для того, чтобы избежать раскручивания лопастей вентилятора наружного блока под напором
ветра, так как в наружном блоке установлен блок управления вентилятором, который регули-
рует обороты вентилятора для лучшей производительности. При низких температурах возду-
ха может случиться так, что ветровая нагрузка превысит мощность вентилятора, вентилятор
не сможет набрать необходимые обороты, и через некоторое время выйдет из строя.
Сильный
ветер
Неверно
Сильный
ветер
Ветрозащитный
барьер
Правильно
