21

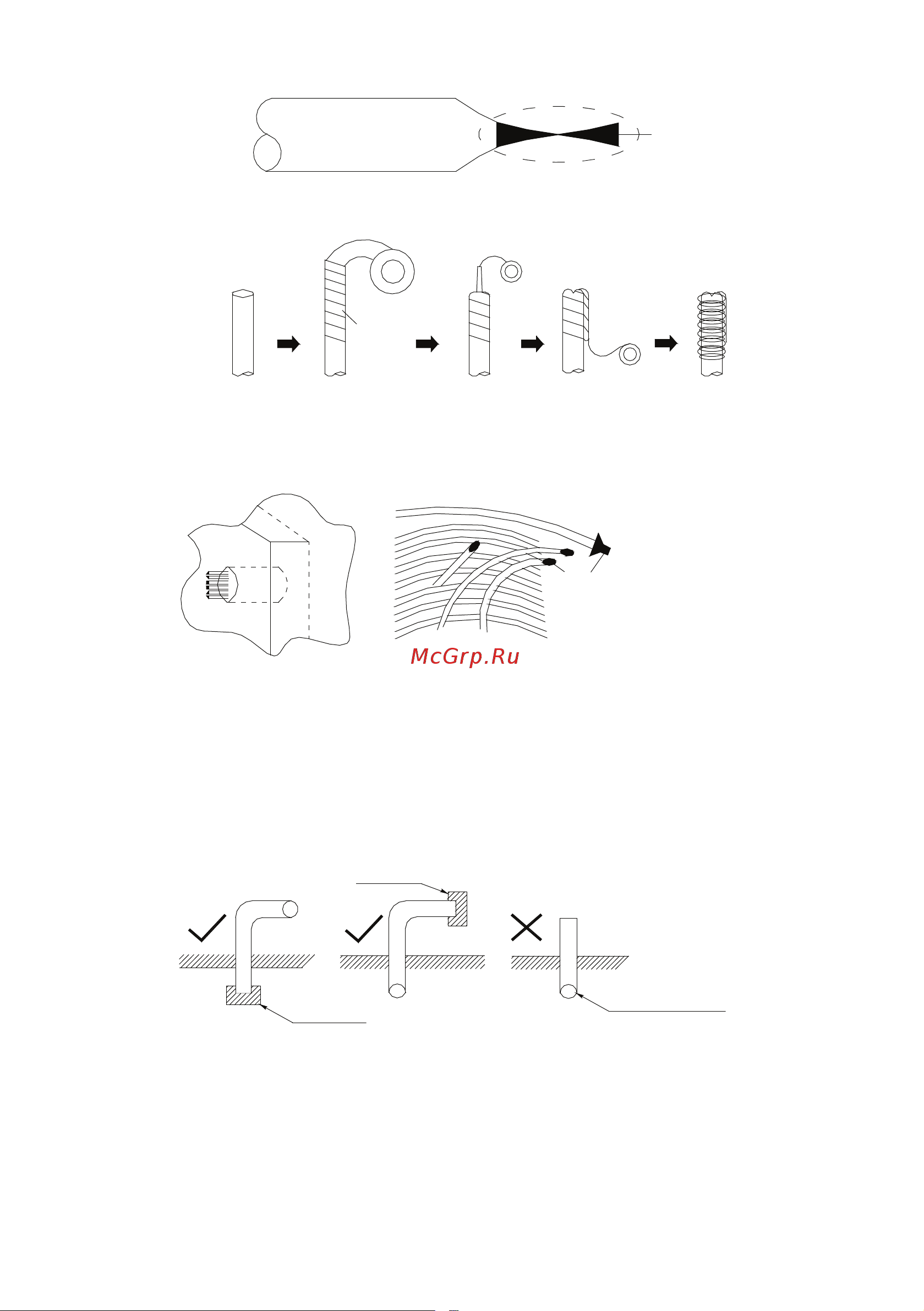

1. Запаянный конец предотвращает попадание влаги и грязи внутрь трубы.
Медная труба
Зона пайки
2. Заизолируйте концы трубопровода полиэтиленовой лентой, как показано на рисунке ниже.
Медная труба
Открытый конец
Открытый
конец
3. Необходимо обратить внимание на следующие моменты:
• При протягивании трубы через отверстие существует вероятность попадания грязи
внутрь неизолированной с концов трубы.
Закройте концы труб
• Если открытый конец трубопровода находится на улице, велика вероятность попадания
внутрь трубы пыли, грязи, или капель дождя, особенно, если труба расположена верти-
кально.
Меры предосторожности
1. Защищайте открытые концы трубопровода от влаги и грязи.
• До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Крышка
Крышка
Трубопровод
