35

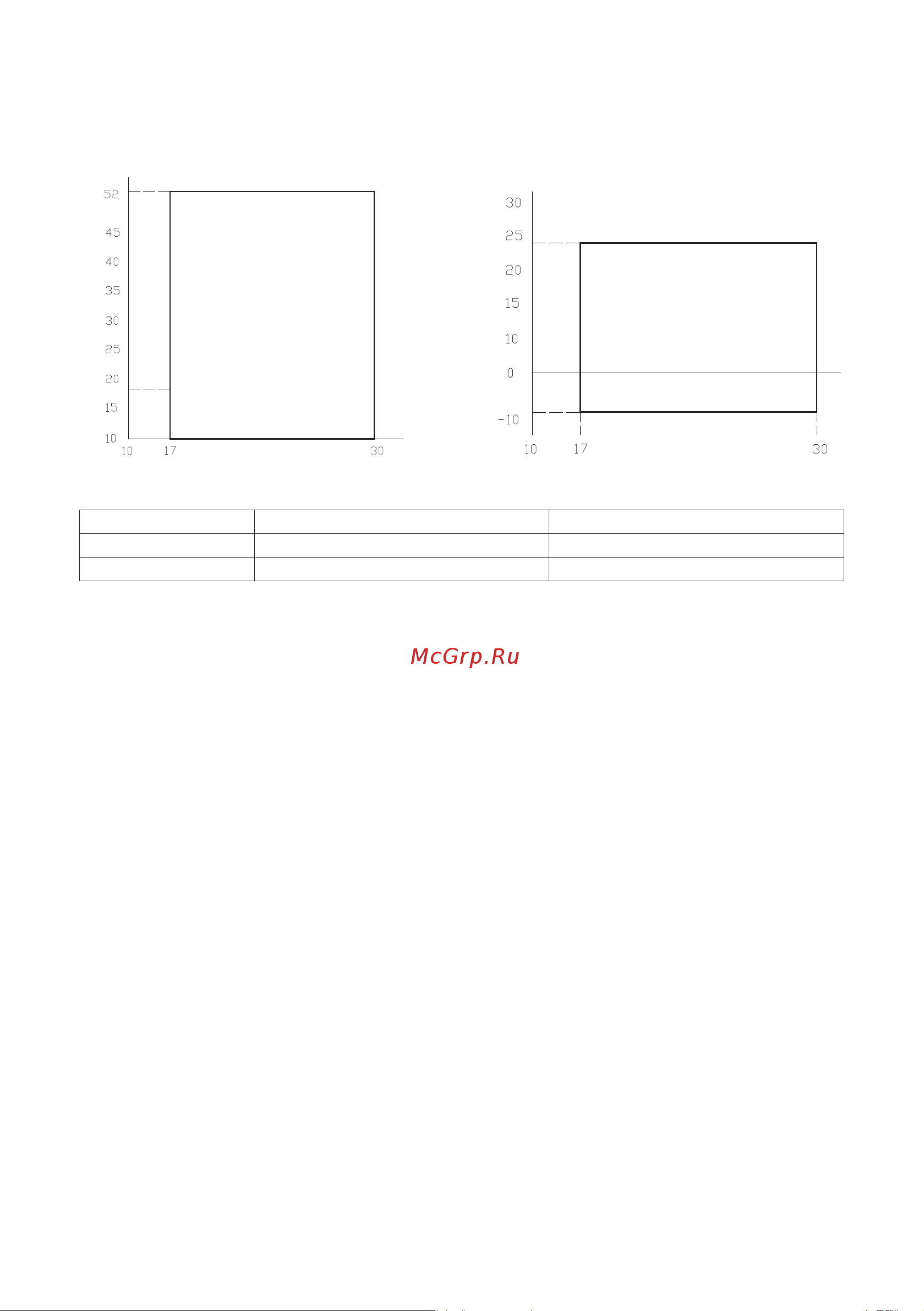

8. Пределы безопасной эксплуатации
Режим охлаждения Режим нагрева
Стандартные
режимы работы
Температура наружного воздуха, °С DB
Температура воздуха в помещении, °С
Стандартные
режимы работы
Температура наружного воздуха, °С DB
Температура воздуха в помещении, °С
Температура наружного воздуха Температура внутри помещения
В режиме охлаждения +10...+52 °С +17...+30 ° С
В режиме нагрева –9...+24 °С +17...+30 ° С
