7. Рекомендуем использовать экранированный сигнальный кабель сечением 5×0,5~1,0
мм
2
для связи проводного пульта управления с крышным кондиционером. Максималь-
ная длина экранированного сигнального кабеля составляет не более 40 м. Последо-
вательность соединения клемм проводного пульта управления c клеммами крышного
кондиционера приведена на рис. ниже.
Таблица расстояний для подбора кабеля управления
Расстояние между блоком и пультом управления
10 м 15 м 20 м 30 м 40 м
Минимальное сечение кабеля управления, мм
2
0,5 0,5 0,75 0,75 1,0
Необходимо использовать
5-жильный экранированный кабель
LZ-RIPW
CN9

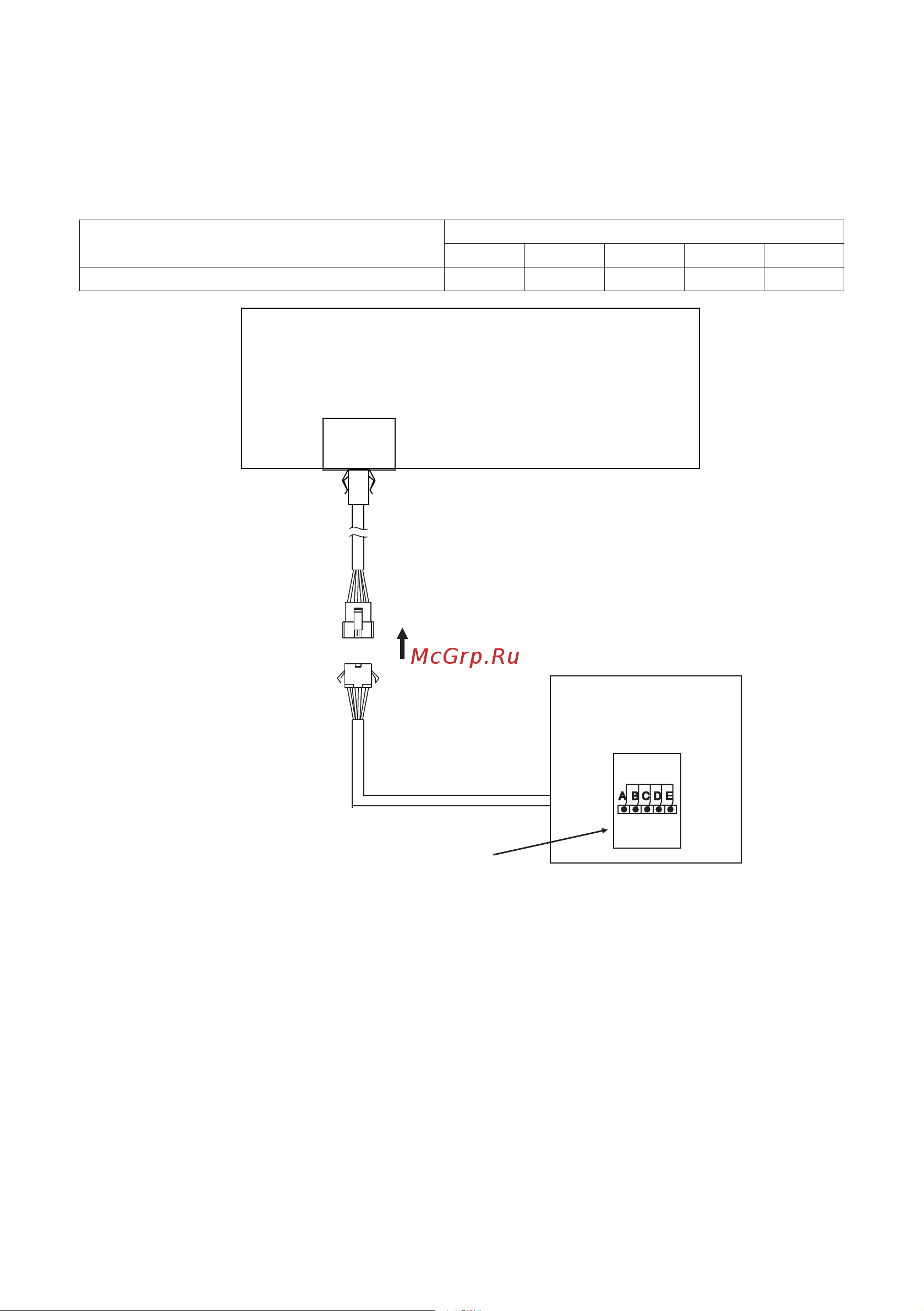

Плата управления
крышного кондиционера
A B C D
E
Клемма подключения пульта LZ-RIPW
(задняя крышка пульта LZ-RIPW)
