9. Установка оборудования

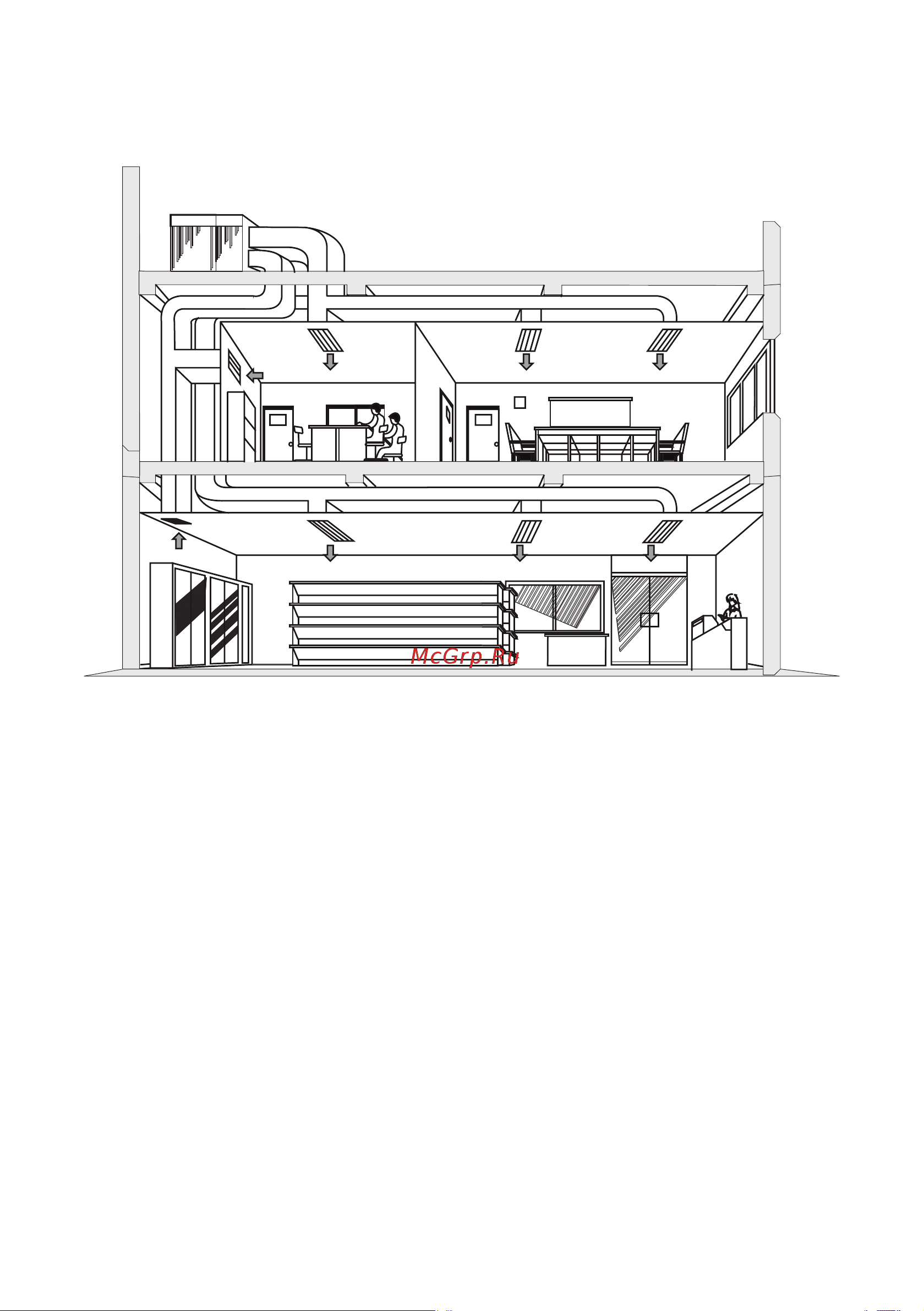

Пример установки
Перед началом установки оборудования выберите место таким образом, чтобы вокруг
блока оставалось свободное пространство для удобства сервисного обслуживания. Так
же в выбранном месте ничего не должно мешать потокам воздуха, которые выходят из
конденсатора блока. Также место установки должно быть доступным только техническо-
му персоналу и исключать возможность вмешательства в его работу третьих лиц.
Пространство для сервисного обслуживания
Перед установкой оборудования убедитесь, что в месте предполагаемого монтажа есть
пространство для сервисного обслуживания блока, так как в процессе сервисного обслу-
живания потребуется доступ к внутренним частям оборудования и выемке фильтров.
С каждой стороны установки должно быть не менее 1 метра свободного пространства.
Сверху не менее 3 метров свободного пространства для нормального выхода воздуха из
блока.
При установке оборудования на неровной поверхности должен быть предусмотрен фун-
дамент или рама для ровной установки блока. При монтаже блока с нарушением горизон-
тального уровня возможна ситуация, при которой конденсат будет скапливаться внутри
установки, что может привести к повреждению и выходу из строя оборудования.
