37
≥1000 мм
≥1000 мм
≥1000 мм
Свободное
пространство
над блоком
≥ 3000 мм
≥
1 м
≥
1 м
≥
1 м
≥
1 м
Растояние
над блоком
≥3 м

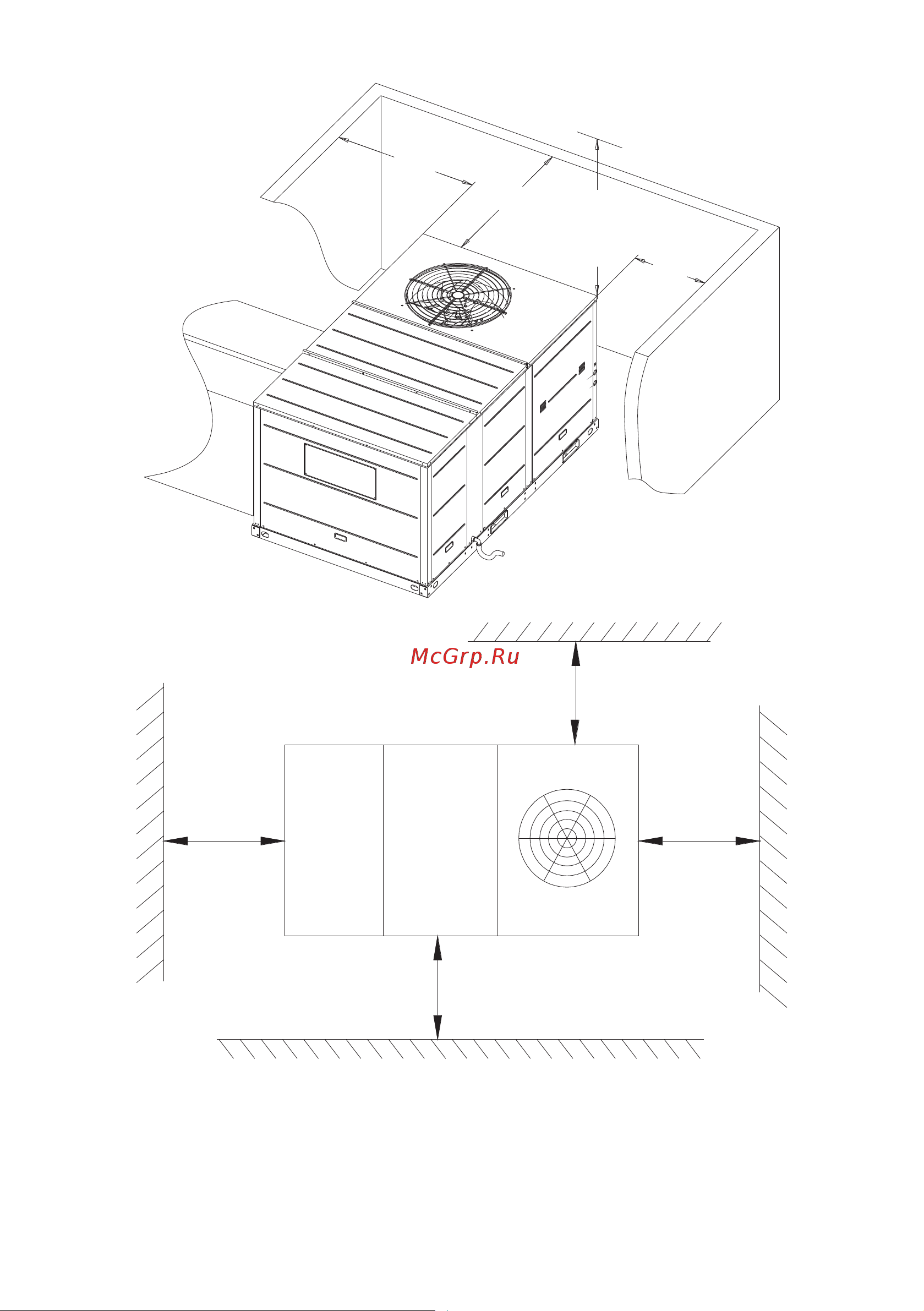

Внимание! Любое сокращение расстояний, указанных на рисунках, может привести
к нехватке воздуха для нормального теплообмена и повлечь за собой поломку ком-
прессора и выход оборудования из строя.
Внимание! На рисунке указаны минимально допустимые размеры. Для удобства в
дальнейшем обслуживании оборудования вы можете предусмотреть большее про-
странство вокруг.
