44
Подключение проводов
Подключение пульта управления LZ-RIPW

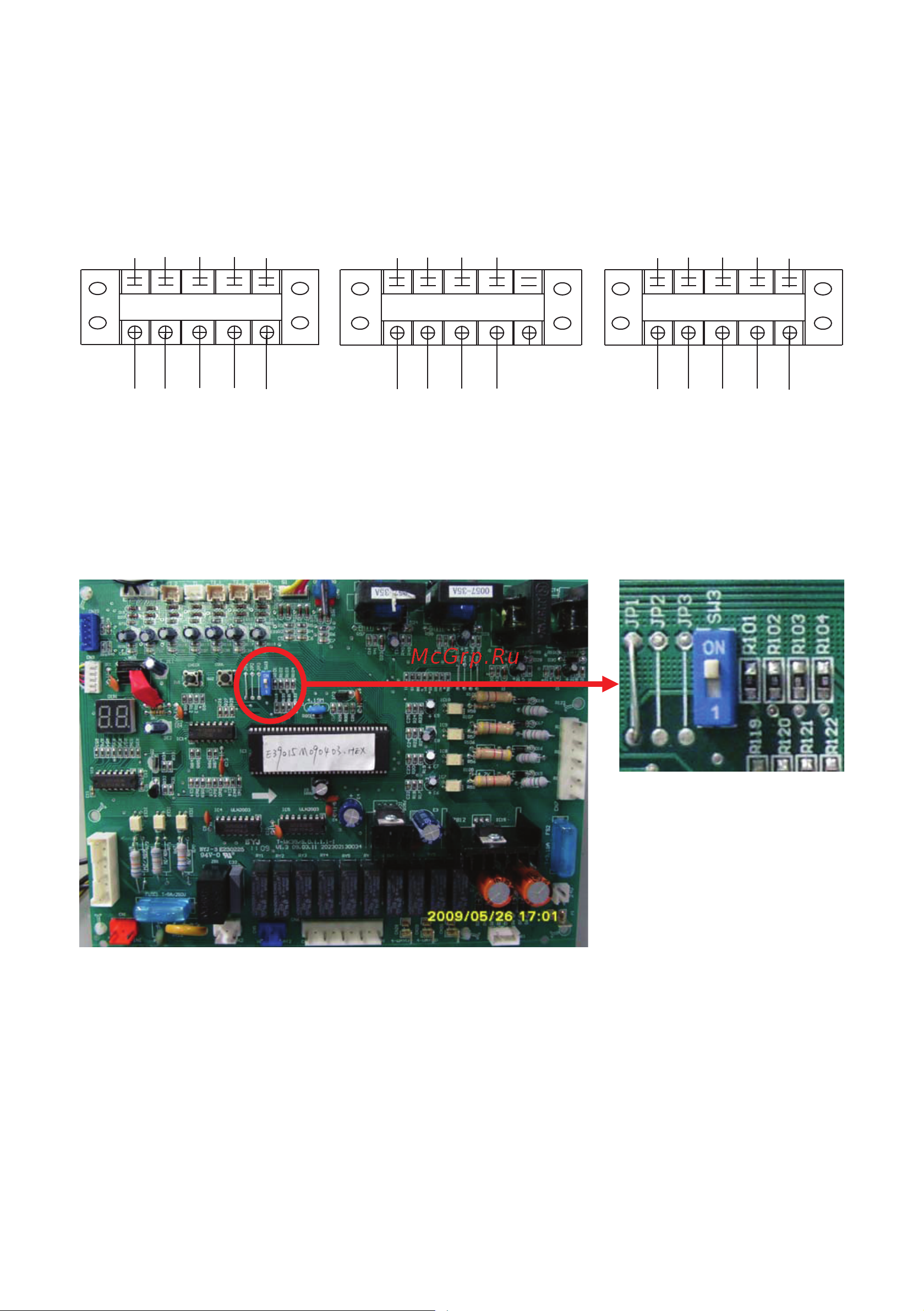

Пульт управления LZ-RIPW подключается к разъему CN9 на плате управления. Возможно
подключение пульта (в том числе опциональных пультов) к клеммной колодке согласно
рисункам ниже.
R Y
(C)
G
R Y
(C)
G W
R Y (C)G B
Модели «холод+тепло»
Модели «только холод»
Модели «холод +
электроподогрев»
Подключите сигнальную линию пульта управления к клеммной колодке сигнальной линии.
В зависимости от модели установки подключите требуемые провода к клеммной колодке
согласно рисункам.
Внимание! При подключении пульта управления LZRIPW к разьему CN9 убедитесь
в том, что DIPпереключатель SW3 на плате управления установлен в положение
ON. При подключении опциональных пультов управления к клеммной колодке, DIP
переключатель SW3 должен быть установлен в положение 1.
Внимание! При изменении настроек DIPпереключателя SW3 все изменения произ-
водите при отключенном питании блока, в противном случае изменения не всту-
пят в силу, так как опрос состояния DIPпереключателя происходит в начале рабо-
ты блока при подаче питания.
Подключение электропитания
Перед подключением проводов электропитания убедитесь, что кабели питания, авто-
матические выключатели и номинал устройства защитного отключения соответствуют
токам, указанным на шильде блока.
Внимание! При подключении электропитания провода электропитания установки
и провода электропитания электрического подогрева должны быть разными и под-
ключаться к отдельным автоматическим выключателям!
