63

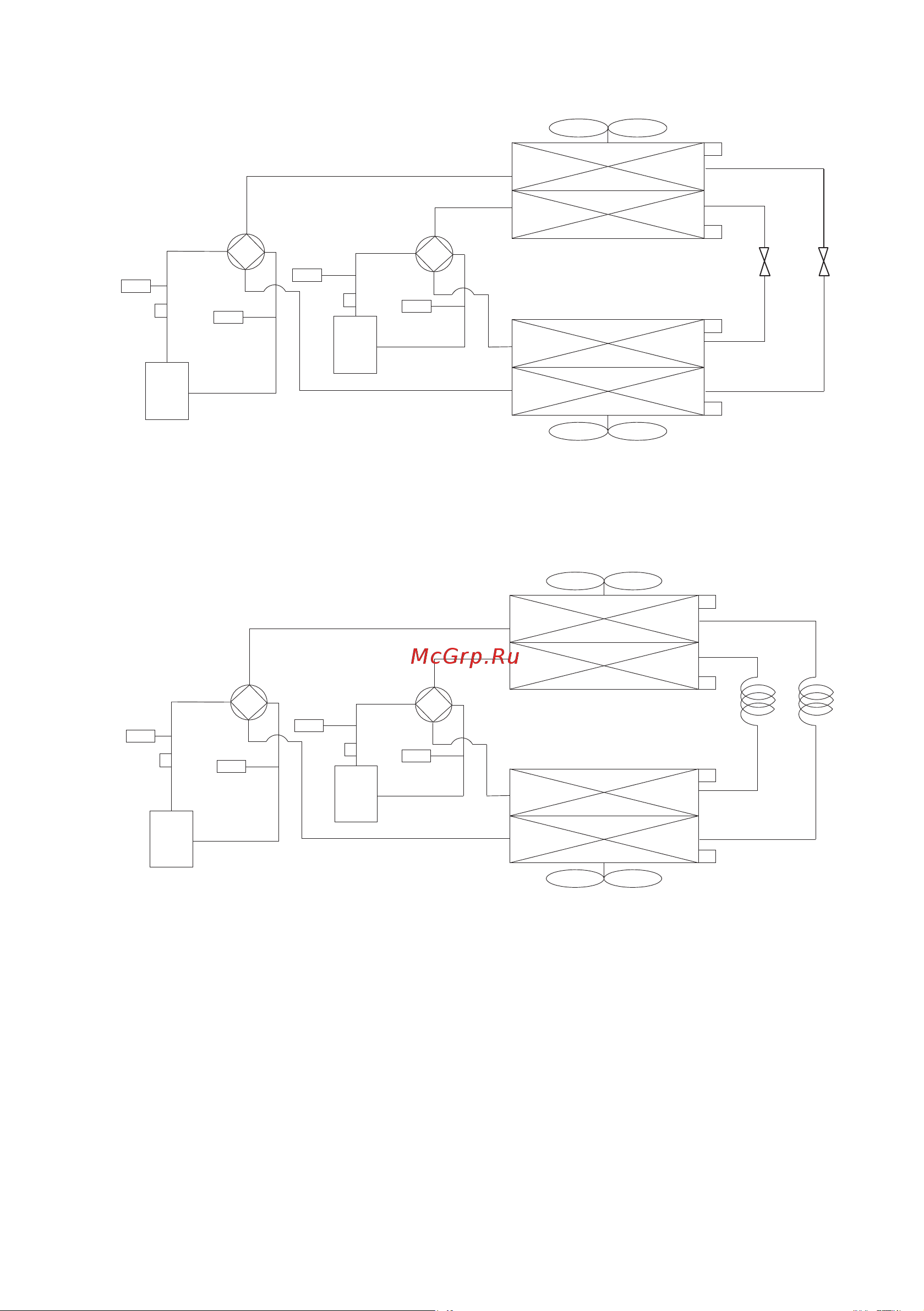

LUR-FD30/35/53/61/70NH24A
Датчик
низкого
давления
Датчик
высокого
давления
Конденсатор
Испаритель
ТР
Т3
Т2
Комп.
А
Комп.
В
Датчик
высокого
давления
Датчик
низкого
давления
Т3
Т2
ТР
4-ходовой
клапан
4-ходовой
клапан
ДУ ДУ
Примечание
ТР — датчики температуры компрессора; Т2 — датчики температуры испарителей контуров А и В; Т3 — датчики тем-
пературы конденсаторов контуров А и В; ДУ-дросселирующее устройство.
LUR-FD87/105NH24A
Датчик
низкого
давления
Датчик
высокого
давления
Конденсатор
Испаритель
Капил-
лярная
трубка
ТР
Т3
Т2
Датчик
высокого
давления
Датчик
низкого
давления
Капиллярная трубка
Т3
Т2
ТР
4-ходовой
клапан
4-ходовой
клапан
Комп.
А
Комп.
В
Примечание
ТР — датчики температуры компрессора; Т2 — датчики температуры испарителей контуров А и В; Т3 — датчики тем-
пературы конденсаторов контуров А и В; ДУ-дросселирующее устройство.
