Lessar LUR-FD53NC24A [73/80] Очистка фильтров
![Lessar LUR-FD35NН24A [73/80] Очистка фильтров](/views2/1844469/page73/bg49.png)
73
Приводной ремень установки рассчитан на срок эксплуатации 20 000 часов. Это пример-
но три года при стандартной эксплуатации. Рекомендуем менять ремень вовремя, чтобы
избежать простоя установки при выходе из строя ремня. И в любом случае при увеличе-
нии длины ремня более чем на 2% требуется заменить ремень.
Подшипники вентиляторов установки не требуют добавления масла и не нуждаются в до-
полнительном обслуживании, кроме как периодической проверки состояния и свободного
вращения.
Внимание!
• Гарантийные обязательства поддерживаются только при своевременном и каче-
ственном сервисном обслуживании!
• При появлении на дисплее платы управления крышного кондиционера кода ошиб-
ки запомните данный код и немедленно отключите установку от электропита-
ния. Обратитесь к таблице кодов ошибок. Свяжитесь с сервисной службой для
проведения ремонтных работ.
• При возникновении любых неполадок в работе устройства, посторонних запахов,
дыма или вибраций немедленно отключите установку и свяжитесь с сервисной
службой.

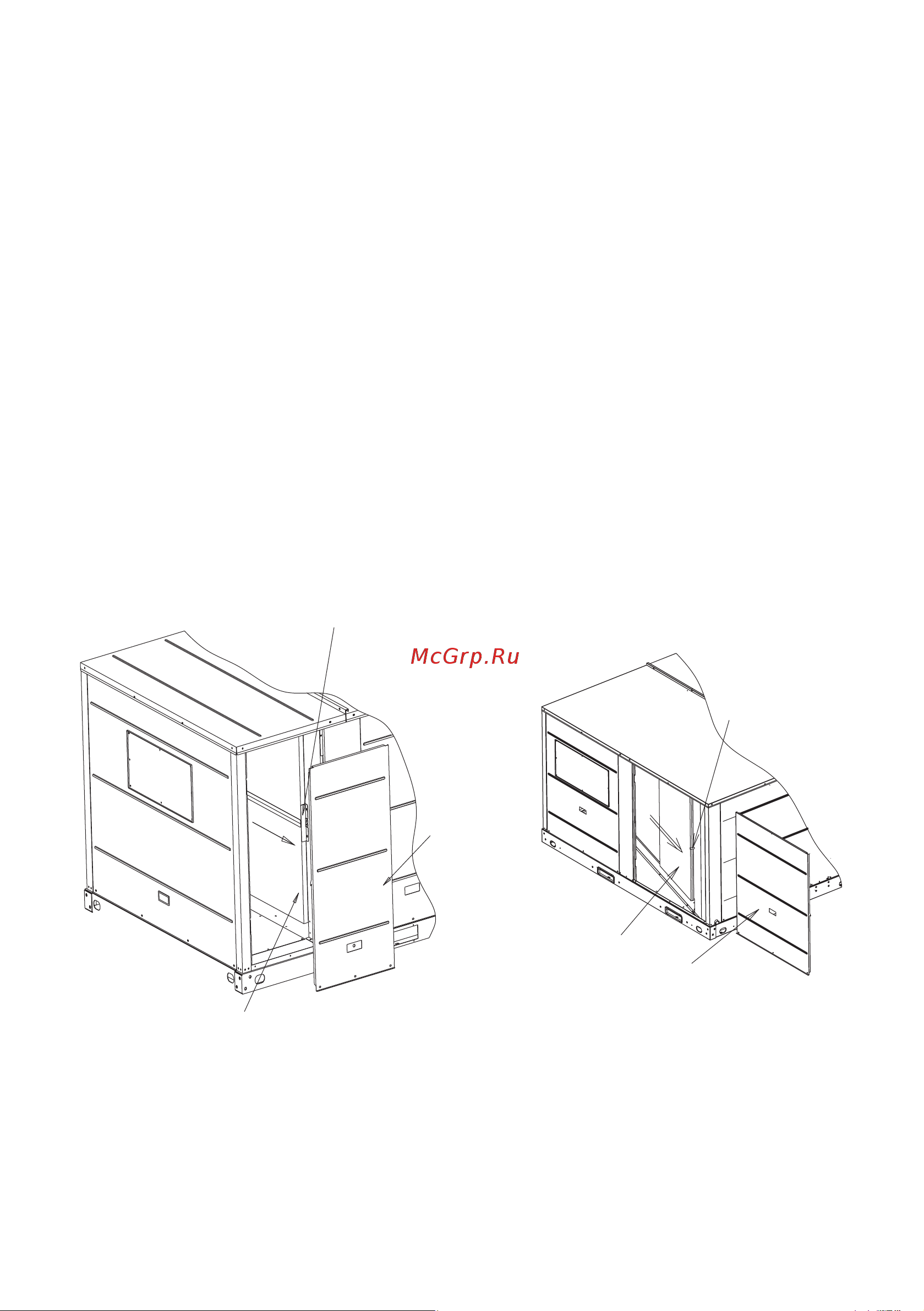

Очистка фильтров
• Отключите установку от электропитания.
• Снимите боковую панель.
• Вытащите с установки фильтр (один или несколько, зависит от типоразмера установки).
• Промойте его проточной водой или соберите всю пыль пылесосом.
• Соберите установку в обратной последовательности.
сервисная
панель
Фильтр и направляющие
сервисная
панель
Воздушный фильтр
Воздушный фильтр
Фильтр и
направляющие
