75
Очистка платы управления и проверка контактов
• Отключите установку от электропитания.
• Снимите защитную панель.
• Мягкой щеткой аккуратно удалите все следы пыли с платы управления, реле, контакто-
ров (пускателей), клеммных колодок и проводов.
• Осмотрите внимательно плату управления, контакторы, клеммные колодки. Ищите
следы копоти, открутившиеся крепежные винты и поврежденные элементы.
• При необходимости устраните все замеченные недостатки.
• При необходимости подтяните все крепежные винты.
• Соберите установку.
Проверка холодильных контуров:
• Отключите установку от электропитания.
• Снимите защитные панели.
• Подключите к сервисным портам манометры для измерения давления (ВНИМАНИЕ!
Манометр низкого давления (синий) подключается к порту низкого давления (всасыва-
ния); манометр высокого давления (красный) подключается а порту высокого давления
(нагнетания); подробную инструкцию по использованию заправочной манометрической
станцией требуйте у производителя заправочной манометрической станции).
• ВНИМАНИЕ! Все проверки выполняются ТОЛЬКО при запуске в режиме охлаждения!
Запустить установку в режиме охлаждения можно, если подать питание на установку и
нажать сервисную кнопку COOL на плате управления. Повторное нажатие приведет к
отключению остановки. Кнопка TEST на плате управления предназначена для провер-
ки показаний температурных датчиков!
• Через 15 минут после запуска системы посмотрите на давление. Рассчитать требуе-
мые по текущей температуре воздуха показания можно с помощью расчетной линейки.
• Проверьте показания потребления тока компрессором и вентиляторами. Для этого
подключите токовые клещи к каждой фазе отдельно (проводите замеры отдельно для
каждого из компрессоров и вентиляторов), и сравните показания с теми, что указаны
на наклейке компрессора (вентилятора) или в настоящей инструкции. При повышенных
значениях тока на вентиляторе прежде всего проверьте подшипники, возможно, они
нуждаются в замене. При повышенных значениях тока на компрессоре проверьте со-
стояние теплообменника (не забит ли он грязью или пылью) и состояние холодильного
контура (наличие влаги или загрязнений).
• При полностью нормальных показателях отключите установку, подождите 10 минут
для нормализации давления, и снимите шланги. Не забудьте поставить на место кол-
пачки сервисных портов, это поможет предотвратить загрязнения клапанов и утечку
хладагента.
• Соберите установку и запустите ее с пульта управления.

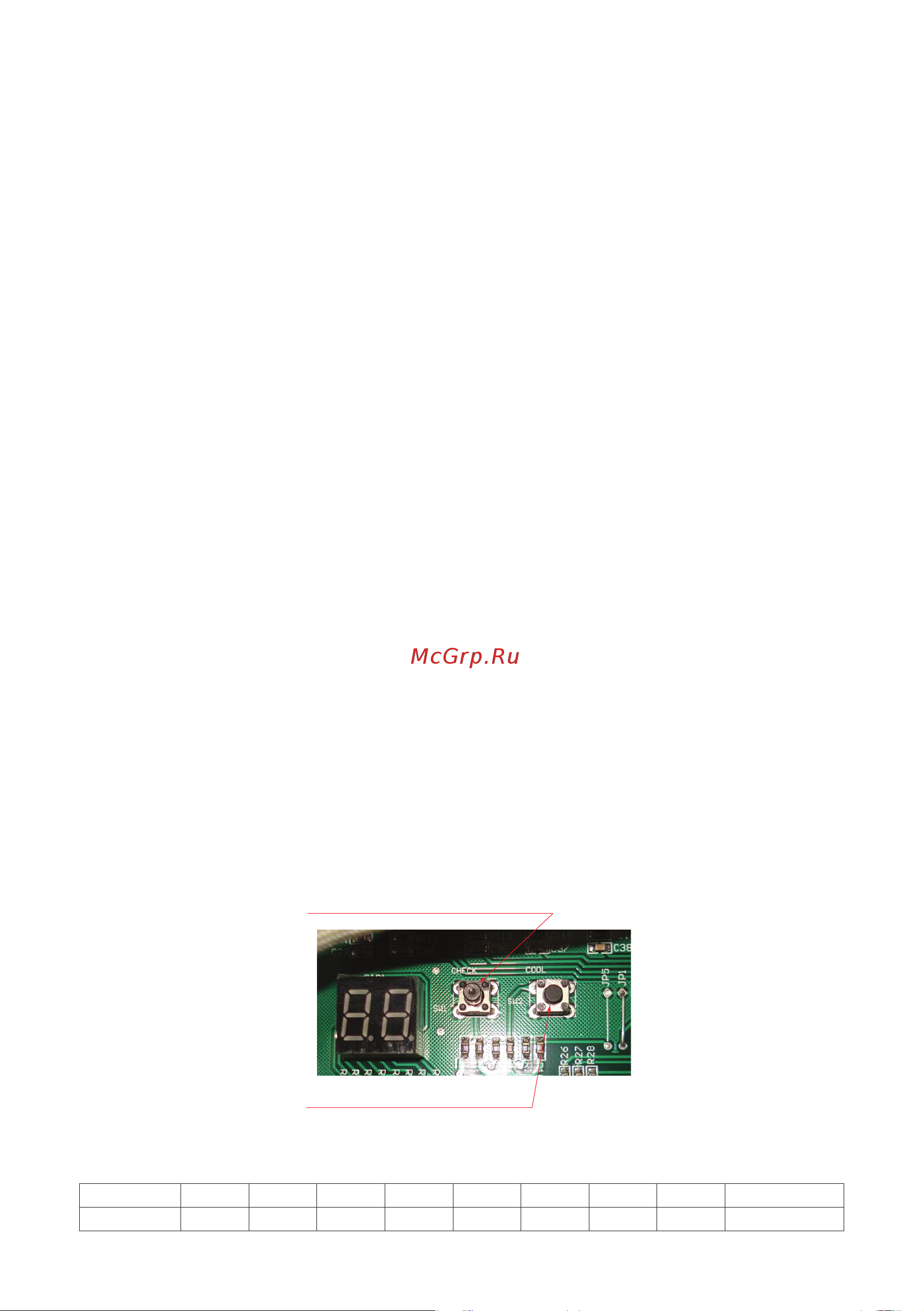

Кнопка „COOL” для принудительного
запуска в режиме охлаждения
Кнопка „CHECK” для проверки датчиков
• Кнопка CHECK предназначена для проверки показаний датчиков температуры и, при
наличии, вывода на LED-дисплей кодов ошибок и защиты. Каждое нажатие на кнопку
выводит друг за другом следующие показания:
Нажатие 1-й раз 2-й раз 3-й раз 4-й раз 5-й раз 6-й раз 7-й раз 8-й раз 9-й раз
Параметр Фазы Т1 Т2_1 Т2_2 Т3_1 Т3_2 Т4 Адрес Код ошибки
