40

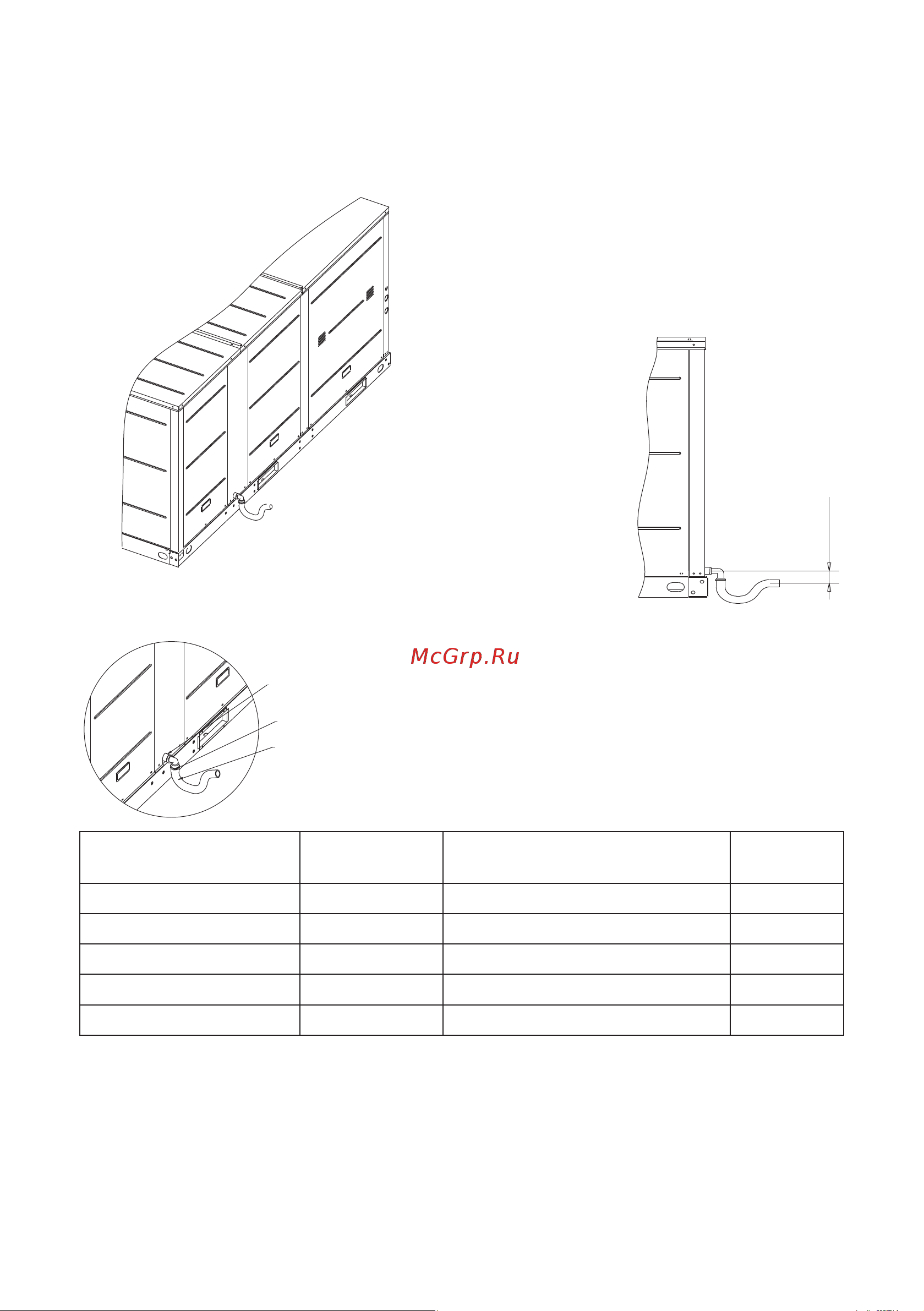

Монтаж дренажного трубопровода
Установите дренажный трубопровод.
При установке трубопровода предусмотрите устройство гидрозатвора. Устанавливайте
трубопровод так, чтобы конденсат попадал в трап для слива воды.
Х
Дренажный трубопровод
Упорное кольцо
Дренажное отверстие
Модель
X диаметр
(мм)
Модель
X диаметр
(мм)
22кВт 20 ≤ X ≤ 40 53кВт 20 ≤ X ≤ 40
26кВт 20 ≤ X ≤ 40 61кВт 20 ≤ X ≤ 40
30кВт 20 ≤ X ≤ 40 70кВт 20 ≤ X ≤ 40
35кВт 20 ≤ X ≤ 40 87кВт 20 ≤ X ≤ 40
43кВт 20 ≤ X ≤ 40 105кВт 0 ˂ X ≤ 20
