52

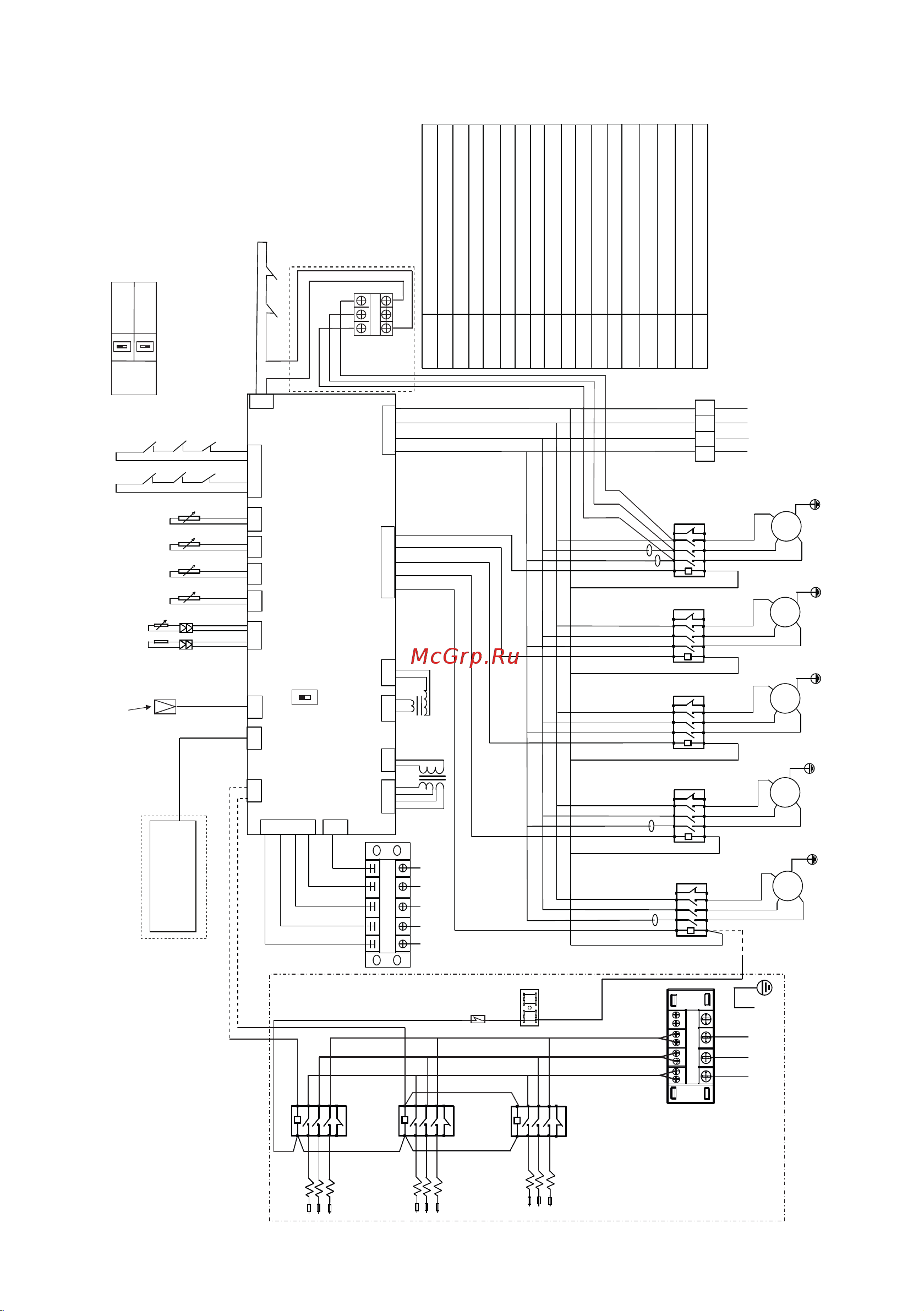

LUR-FD70NC24A
S2
S1
CN20
CN12
CN2
CN3
T2
RT3_1
RT4
CN40
CN13
XP1-2
XS1-2
H-PRO K1
L-PRO
CN11 CN1
RT3_2
CN21
RT2_1
CN24
RT1
CN23
RT2_2
CN25
CN7
CN6
CN36
ON
1
SW3
MODE
ON
1
ON
1
XT1
A
B
черный
белый
синий
красн.
Примечание:
Если реле защиты (опция) отсутствует
провод А соединен с проводом В
ОСНОВНАЯ ЭЛЕКТРОННАЯ ПЛАТА
красный
коричневый
желтый
зеленый
синий
черный
серый
T1
LZ-RIPW
LZ-RIPН
красный
белый
синий
H-PRO
K2
L-PRO
коричневый
черный
синий
серый
коричневый
синий
серый
коричневый
черный
синий
серый
ПИТАНИЕ
~380В/3Ф/50Гц
коричневый
L3
L2
L1
N
CN9
SW3
CN22CN5
XS3
Проводной пульт управления LZ-RIPW
(в стандартной комплектации)
красный
красный
красный
белый
синий
R S T
COM
NO
NC
черный
Электрический нагреватель (опция)
белый
белый
ХТ3
ХТ4
L1
L2
L3
N
крас.
крас.
крас.
крас.
крас.
белый
белый
белый
ПИТАНИЕ
~380В/3Ф/50Гц
A1
KM6
KM7
KM8
1
21
3
5
A2
2
F1
R1
F2
R2
F3
R3
F4
R4
F5
R5
F6
R6
F7
R7
F8
R8
F9
R9
22
4
6
A1
1
21
K3
3
5
A2
2
22
4
6
A1
1
21
3
5
A2
2
22
4
6
синий синий
черн.
черн.
черн.
коричневый
черный
серый
ж/з
красный
R
Y
(C)
G
XT2
W
красный
желтый
зеленый
синий
белый
Проводной пульт управления
(опция)
Контроллер LZ-UDNW
(ОПЦИЯ)
5
3
1
6
4
2
6
2
4
5
1
3
21
6
2
4
A2
6
22
4
2
5
1
3
A1
5
3
1
U
W
COMP
B
V
W
COMP
A
U
V
T3(W)
FAN3
T1(U)
T2(V)
FAN1
KM1
KM5
KM3
KM2
CT1
CT2
CT3
CT4
6
2
4
5
1
3
U
W
V
FAN2
KM4
T3(W)
T1(U)
T2(V)
21
A2
22
A1
21
A2
22
A1
21
A2
22
A1
21
A2
22
A1
синий
коричневый
черный
серый
синий
коричневый
черный
серый
синий
коричневый
черный
серый
синий
красный
белый
синий
красный
белый
синий
синий
ж/з
ж/з
ж/з
ж/з
ж/з
FAN_O-PRO1
FAN_O-PRO2
T1,T2
K1,K2
H-PRO
RT3_1;RT3_2
FAN3
COMP A,B
KM...
XT1~3
CT...
L-PRO
FAN1,2
RT1
FAN_O-PRO1,2
XP1-2
XS1-2
RT4
RT2_1;RT2_2
Компрессор контура A,B
Вентилятор конденсатора
Датчик высокого давления
Контактор
Вентилятор испарителя
Трансформатор
Клеммная колодка
Датчик низкого давления
Разъем
Датчик температуры наружного воздуха
Датчики защиты по температуре
Датчик температуры воздуха в помещении
Датчик защиты вентилятора конденсатора 1,2
Индуктор тока
Разъем
Датчики температуры трубы испарителя контур А,В
Датчики температуры трубы конденсатора контур А,В
Обозначение
Описание
Примечание:
На клеммные колодки ХТ1 и ХТ4
подается с одного источника питания
