Mercury F 100 ELPT EFI CT [114/128] Установка забортного двигателя
![Mercury F 100 ELPT EFI CT [114/128] Установка забортного двигателя](/views2/1845383/page114/bg72.png)

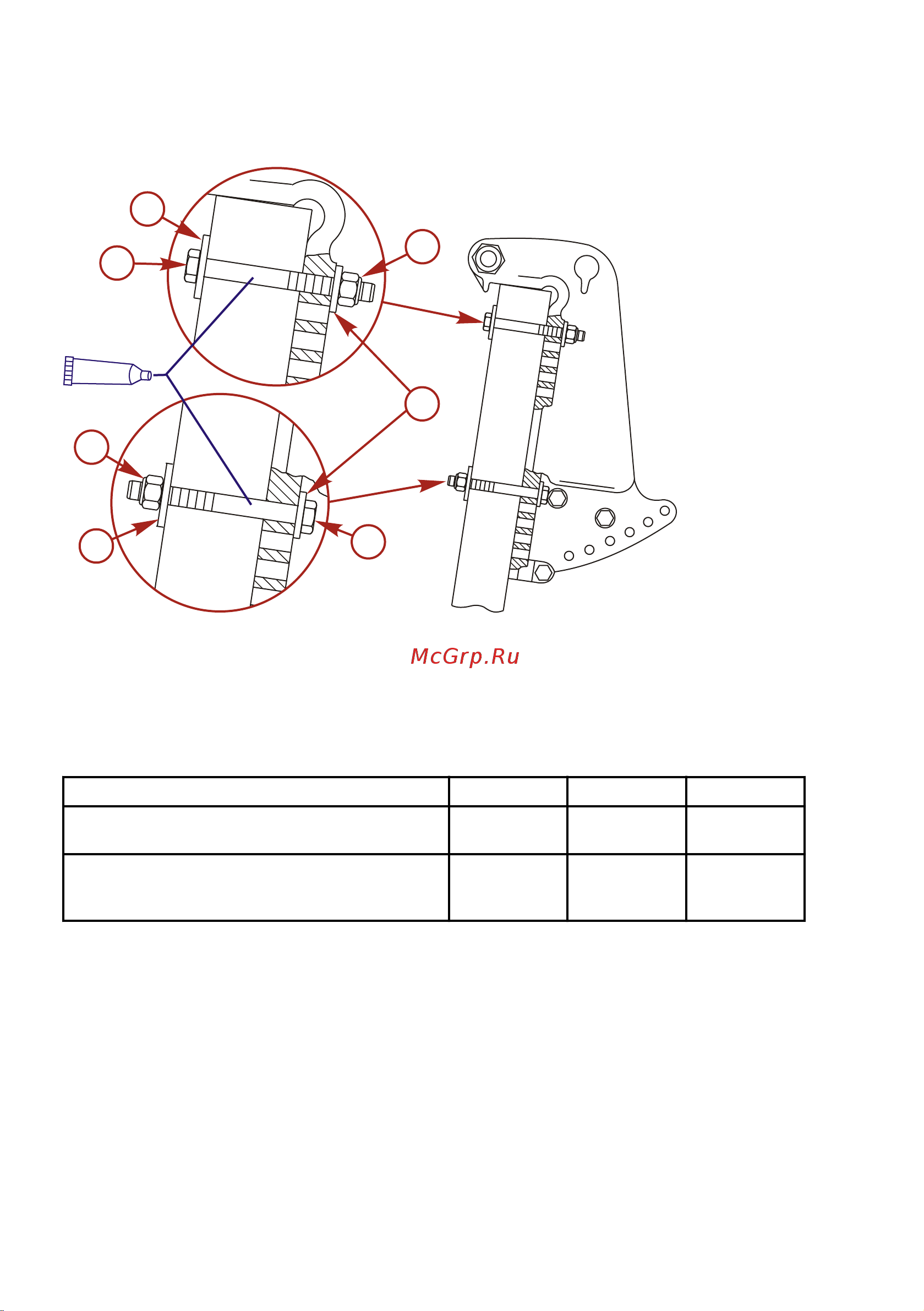

ПРИМЕЧАНИЕ: Чтобы получить точную величину усилия затяжки, затягивайте монтажные
контргайки, а не монтажные болты.
a - Монтажный болт забортного двигателя диаметром 0,500 дюйма (4)
b - Плоская шайба 0,875 дюйма (4)
c - Контргайка с нейлоновой вставкой (4)
d - Плоская шайба 1,500 дюйма (4)
e - Судовой герметик — нанесите на стержни болтов, но не на резьбу
Описание Нм фунт-дюйм фунт-фут
Монтажные болты и контргайки забортного
двигателя — стандартный транец судна
75 – 55
Монтажные болты и контргайки забортного
двигателя — металлические подъемные
пластины и кронштейны понижения
122 – 90
a
c
d
c
a
d
40952
b
e
УСТАНОВКА ЗАБОРТНОГО ДВИГАТЕЛЯ
104 rus
