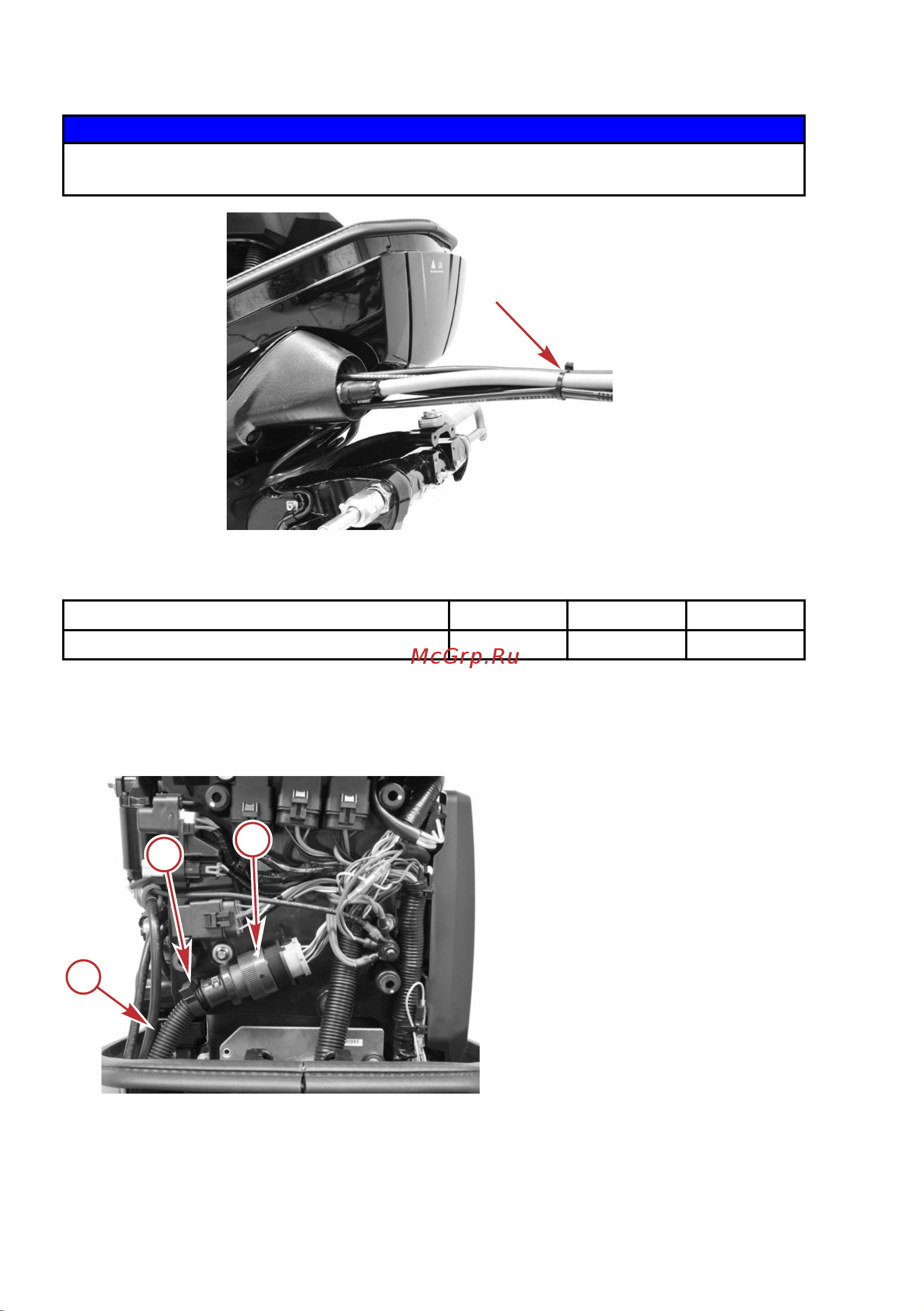

Mercury F 100 ELPT EFI CT [118/128] Установка забортного двигателя
![Mercury F 100 ELPT EFI CT [118/128] Установка забортного двигателя](/views2/1845383/page118/bg76.png)
ПРИМЕЧАНИЕ
Проверьте положение шлангового хомута на топливном шланге, чтобы убедиться, что он не
изношен и не врезается в соседние жгуты проводки.
53884
Кабельная стяжка
Описание Нм фунт-дюйм фунт-фут
Винты для крепления такелажного переходника 6 53 –
ЖГУТ ПРОВОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Пропустите удаленный 14-контактный жгут судна через такелажную прокладку. Отсоедините крышку
жгута и подключите удаленный жгут к 14-контактному разъему в проводке двигателя. Закрепите жгут
фиксатором.
a -
Удаленный 14-контактный жгут суд‐
на
b - Фиксатор
c - 14-контактный разъем
a
b
c
53886
УСТАНОВКА ЗАБОРТНОГО ДВИГАТЕЛЯ
108 rus
